Замена переднего тормозного шланга

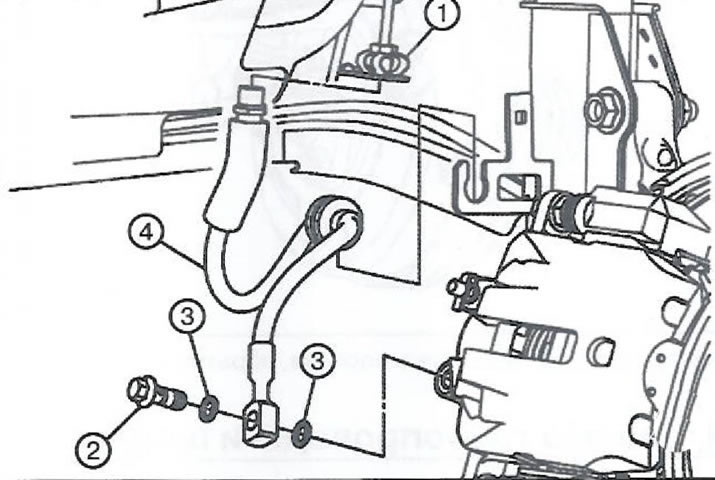

J60, J61
1. Поднять и зафиксировать автомобиль.
2. Снять переднее колесо с автомобиля.
3. Отвернуть соединение (1) переднего тормозного шланга. Заткнуть отверстия для предотвращения попадания загрязнений и вытекания тормозной жидкости.
Примечание. Момент затяжки: 18 Нм.
4. Отвернуть полый болт (2) крепления тормозного шланга к суппорту.
Примечание. Момент затяжки: 40 Нм.
5. Удалить две прокладки (3) тормозного шланга.
Примечание. При каждой установке заменять прокладки тормозного шланга новыми.
6. Снять передний тормозной шланг (4).
7. Установка производится в порядке, обратном снятию.
8. После установки переднего тормозного шланга прокачать тормозную систему.

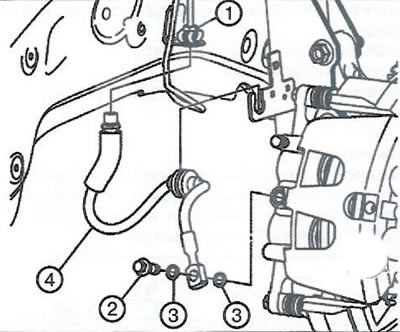

J62
1. Поднять и зафиксировать автомобиль.
2. Снять переднее колесо с автомобиля.
3. Отвернуть соединение (1) переднего тормозного шланга. Заткнуть отверстия для предотвращения попадания загрязнений и вытекания тормозной жидкости.
Примечание. Момент затяжки: 18 Нм.
4. Отвернуть полый болт (2) крепления тормозного шланга к суппорту.
Примечание. Момент затяжки: 40 Нм.
5. Удалить две прокладки (3) тормозного шланга.
Примечание. При каждой установке заменять прокладки тормозного шланга новыми.
6. Снять передний тормозной шланг (4).
7. Установка производится в порядке, обратном снятию.
8. После установки переднего тормозного шланга прокачать тормозную систему.

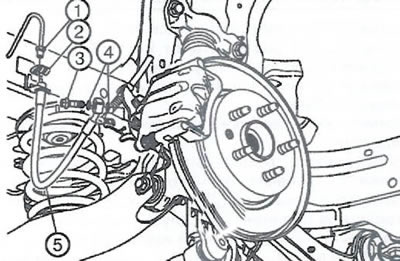

Замена заднего тормозного шланга
1. Поднять и зафиксировать автомобиль.
2. Снять заднее колесо с автомобиля.
3. Отвернуть соединение (1) заднего тормозного трубопровода. Заткнуть отверстия для предотвращения попадания загрязнений и вытекания тормозной жидкости.
Примечание.
- Использовать ключ для фланцевых гаек на соединении тормозного трубопровода и контропорный ключ на тормозном шланге.
- Момент затяжки: 18 Нм.
4. Удалить фиксатор тормозного шланга (2).
5. Отвернуть полый болт (3) крепления тормозного шланга к суппорту.
Примечание. Момент затяжки: 40 Нм.
6. Удалить две прокладки (4) тормозного шланга.
Примечание. При каждой установке заменять прокладки тормозного шланга новыми.
7. Снять задний тормозной шланг (5).
8. Установка производится в порядке, обратном снятию.
9. После установки переднего тормозного шланга прокачать тормозную систему.
