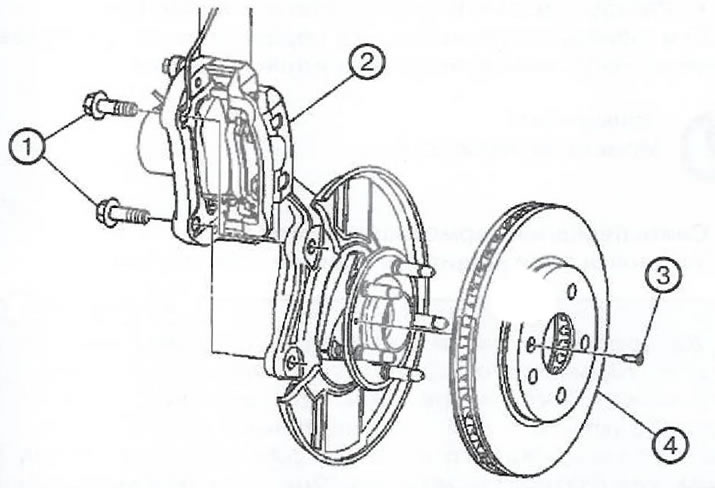

J60, J61, J62
1. Поднять и зафиксировать автомобиль.
2. Снять переднее колесо с автомобиля.
3. Отвернуть два болта (1) скобы суппорта.
Примечание. Заменять болты новыми после каждого снятия. Момент затяжки: 150 Нм + 45° + 15°.
Внимание. Не нажимать на педаль тормоза при снятом с тормозного диска суппорте для предотвращения повреждений элементов тормозной системы.
4. Не отсоединяя тормозной шланг, провернуть тормозной суппорт со скобой в сборе (2) вверх и зафиксировать прочной проволокой или чем-то подобным.
Примечание. Не отсоединять тормозной шланг от суппорта.
5. Нанести метку взаимного расположения тормозного диска и колесной ступицы, после чего отвернуть болт (3) крепления тормозного диска.
Примечание. Момент затяжки: 7 Нм.
6. Снять передний тормозной диск (4).
Внимание. После каждого снятия тормозного диска с фланца колесной ступицы необходимо удалять ржавчину или посторонние материалы с контактных поверхностей диска и фланца при помощи комплекта для очистки СН 42450. Несоблюдение этого условия может стать причиной повышенного биения тормозного диска и пульсации тормозов.
7. Очистить контактные поверхности фланца колесной ступицы и тормозного диска от ржавчины и загрязнений.
8. Установка производится в порядке, обратном снятию.

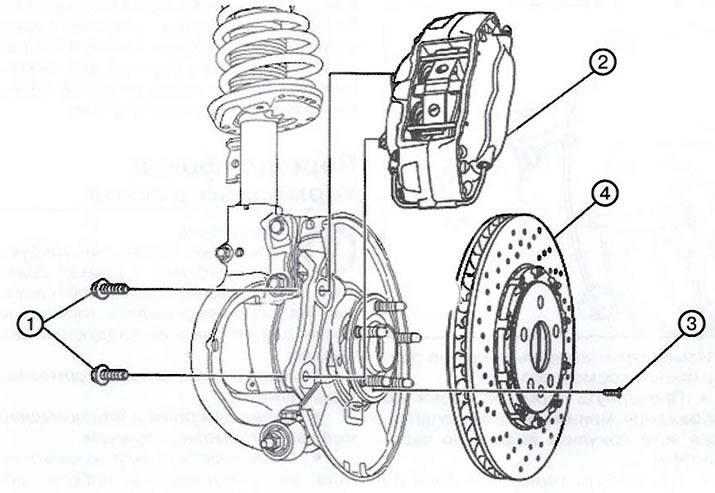

J64
1. Поднять и зафиксировать автомобиль.
2. Снять переднее колесо с автомобиля.
3. Отвернуть два болта (1) крепления тормозного суппорта.
Примечание. Заменять болты новыми после каждого снятия. Момент затяжки: 150 Нм + 45° + 15°.
Внимание. Не нажимать на педаль тормоза при снятом с тормозного диска суппорте для предотвращения повреждений элементов тормозной системы.
4. Не отсоединяя тормозной шланг, провернуть тормозной суппорт со скобой в сборе (2) вверх и зафиксировать прочной проволокой или чем-то подобным.
Примечание. Не отсоединять тормозной шланг от суппорта.
5. Нанести метку взаимного расположения тормозного диска и колесной ступицы, после чего отвернуть болт (3) крепления тормозного диска.
Примечание. Момент затяжки: 7 Нм.
6. Снять передний тормозной диск (4).
Внимание. После каждого снятия тормозного диска с фланца колесной ступицы необходимо удалять ржавчину или посторонние материалы с контактных поверхностей диска и фланца при помощи комплекта для очистки СН 42450. Несоблюдение этого условия может стать причиной повышенного биения тормозного диска и пульсации тормозов.
7. Очистить контактные поверхности фланца колесной ступицы и тормозного диска от ржавчины и загрязнений.
8. Установка производится в порядке, обратном снятию.
