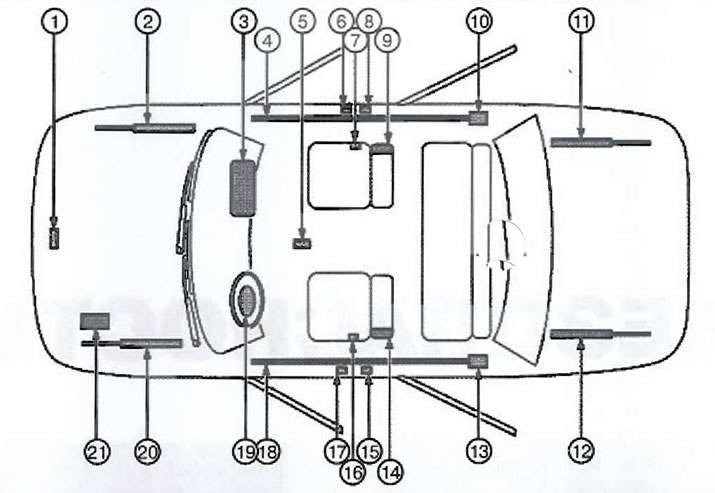

1. Датчик фронтального удара - расположен под капотом по центру автомобиля.
2. Стойка капота - пневматический амортизатор, расположенный под капотом со стороны пассажира.
3. Подушка безопасности переднего пассажира - расположена в верхней части справа под приборной панелью.
4. Правая шторка безопасности - расположена под потолочной обивкой от передней стойки ветрового стекла до задней стойки.
5. Блок управления и диагностики системы пассивной безопасности - расположен под центральной консолью.
6. Правый передний датчик бокового удара - расположен на центральной стойке кузова со стороны пассажира.
7. Преднатяжитель держателя ремня безопасности переднего пассажира - расположен на наружной стороне пассажирского сиденья.
8. Преднатяжитель сматывающего механизма ремня безопасности переднего пассажира - расположен под облицовкой в нижней части центральной стойки с пассажирской стороны.
9. Передняя правая боковая подушка безопасности - расположена на спинке сиденья переднего пассажира.
10. Пиропатрон шторки безопасности - расположен за потолочной обивкой над центральной стойкой кузова.
11. Стойка двери багажного отсека - пневматический амортизатор, расположенный под дверью багажного отсека с пассажирской стороны.
12. Стойка двери багажного отсека - пневматический амортизатор, расположенный под дверью багажного отсека с водительской стороны.
13. Пиропатрон шторки безопасности - расположен за потолочной обивкой над центральной стойкой кузова.
14. Передняя левая боковая подушка безопасности - расположена на спинке сиденья водителя.
15. Преднатяжитель сматывающего механизма ремня безопасности водителя - расположен под облицовкой в нижней части центральной стойки с водительской стороны.
16. Преднатяжитель держателя ремня безопасности водителя - расположен на наружной стороне водительского сиденья.
17. Левый передний датчик бокового удара - расположен на центральной стойке кузова со стороны водителя.
18. Левая шторка безопасности - расположена под потолочной обивкой от передней стойки ветрового стекла до задней стойки.
19. Подушка безопасности рулевого колеса - расположена в рулевом колесе.
20. Стойка капота - пневматический амортизатор, расположенный под капотом со стороны водителя.
21. Аккумуляторная батарея - расположена под капотом елевой стороны.
Примечание. На схеме изображена наиболее полная компоновка системы дополнительной пассивной безопасности. В зависимости от комплектации автомобиля некоторые компоненты могут отсутствовать.
