Замена передней напольной консоли (Opel Insignia A)

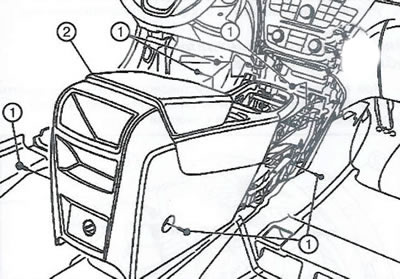

1. Отвернуть шесть винтов (1) и снять переднюю напольную консоль (2).

Примечание. Для отворачивания винтов крепления передней напольной консоли сдвинуть передние сиденья в необходимое положение.

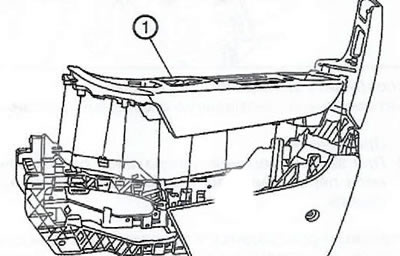

2. Отцепить верхнюю облицовочную панель (1) от нижней части передней напольной консоли. Отсоединить электрические разъемы.

Примечание. Если верхняя облицовочная панель передней напольной консоли подлежит замене, переставить все необходимые части на новую панель.

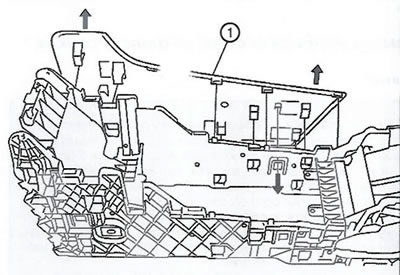

3. Отцепить и снять боковые крышки (1) от нижней части передней напольной консоли.



4. Снять задний воздуховод передней напольной консоли.



5. Снять корпус дефлекторов с задней крышки передней напольной консоли.

6. Отсоединить заднюю крышку (1) передней напольной консоли.



7. Отсоединить электрические разъемы и полностью снять заднюю крышку передней напольной консоли.

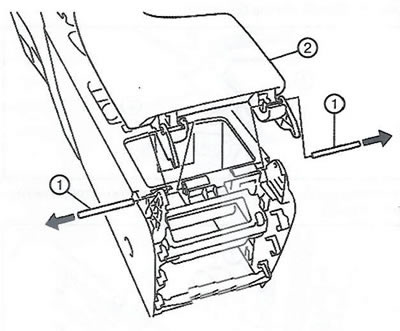

8. Удалить два штифта (1) и снять подлокотник (2) с демпферов.

(Текст скопирован с онлайн-ресурса: OPELBOOK)



9. Снять жгут проводов передней напольной консоли.

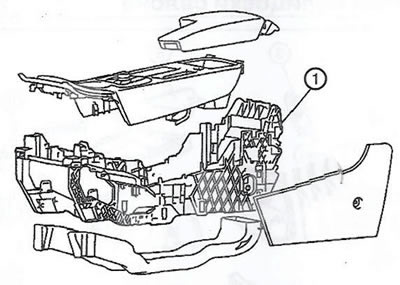

10. Снять нижнюю часть передней напольной консоли (1).

Примечание. Если нижняя часть передней напольной консоли подлежит замене, переставить все необходимые компоненты на новую деталь.

11. Установка производится в порядке, обратном снятию.
