Оглавление: Снятие ⬇ Установка ⬇
Примечание. На автомобилях начиная с года выпуска 04 с ESP – после каждого отсоединения аккумулятора датчик угла поворота рулевого колеса теряет основную установку. Его нужно откалибровать заново.
Снятие
Отсоедините клеммы аккумуляторной батареи.
Отсоедините провод массы.
Слейте охлаждающую жидкость.
Подставьте приемный поддон.

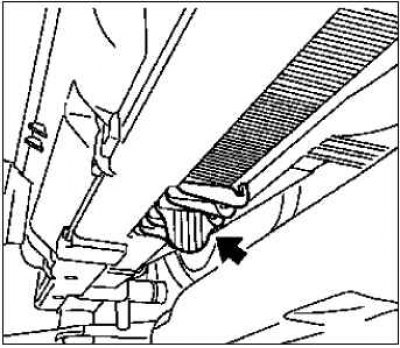

Откройте резьбовую пробку сливного отверстия (стрелка).

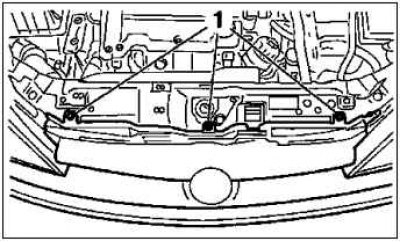

Освободите переднюю обшивку вверху.
Выкрутите 3 болта крепления 1.
Поднимите автомобиль.

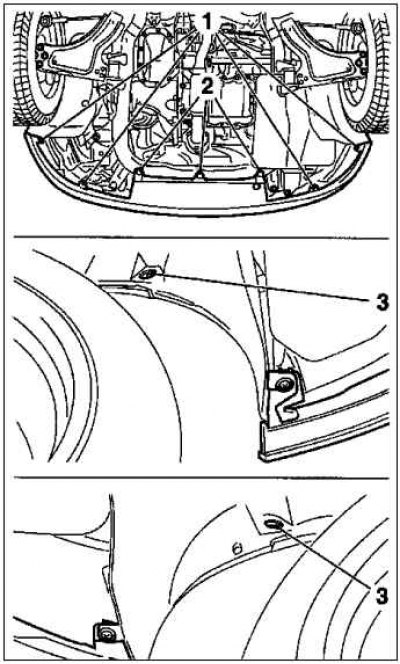

Освободите переднюю обшивку внизу.
Освободите 3 зажима 2.
Открутите 4 болта крепления 1.
Открутите 2 гайки 3.
Снимите переднюю обшивку.
Отсоедините разъем жгута проводов датчика температуры.
Опустите автомобиль.

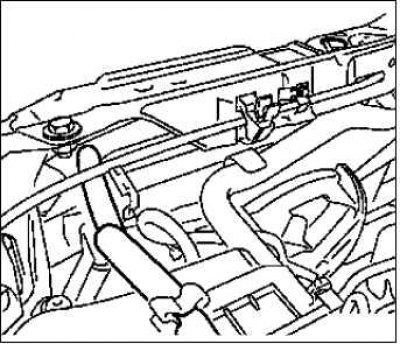

Отсоедините зажим от корпуса вентилятора (стрелка).
Снимите, потянув вниз.
Демонтируйте звуковой сигнал.
Отсоедините разъем жгута проводов.
Выверните болт.
Опустите автомобиль.
Слейте охлаждающую жидкость.
Подставьте приемный поддон.

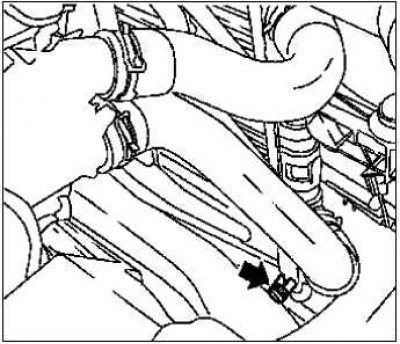

Откройте резьбовую пробку сливного отверстия (стрелка).

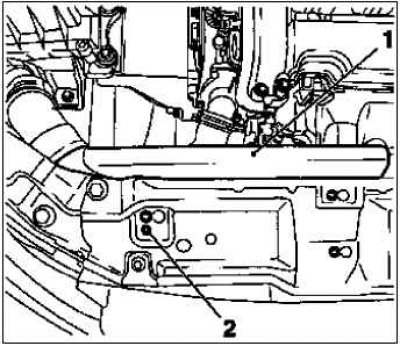

Демонтируйте всасывающую трубу 1.
Вытащите щуп масломера.
Выверните болт 2.
Снимите перепускной шланг с радиатора.
Снимите шланг радиатора вверху.
Освободите 2 хомута.
Демонтируйте шланг радиатора внизу.
Освободите хомут.
Шланг радиатора отсоедините от корпуса вентилятора и держателя гидроагрегата.

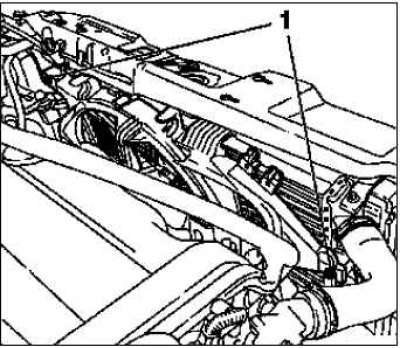

Снимите корпус вентилятора.
Отсоедините 2 разъема жгута проводов.
Мотор вспомогательного вентилятора, пневматический выключатель.
Открутите 2 болта крепления 1.
Корпус вентилятора осторожно потянуть вверх и положить на двигатель.
Освободите холодильный конденсатор.
Примечание. Система кондиционирования воздуха остается закрытой.

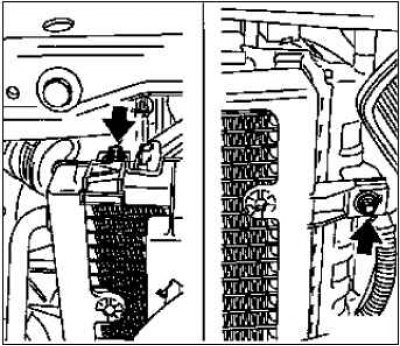

Открутите 2 болта крепления (стрелки).
Конденсатор Выньте из держателя.
Подвесить конденсатор.
Демонтируйте радиатор.
Демонтируйте 2 держателя радиатора внизу.
Открутите 4 болта крепления.

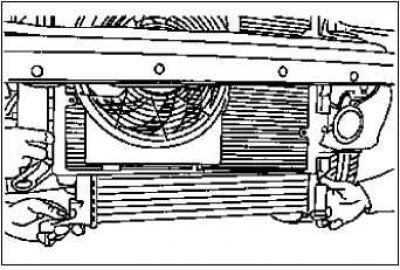

Радиатор осторожно вытащите, потянув вниз.
Установка
Установите радиатор.
Закройте резьбовую пробку сливного отверстия охлаждающей жидкости.
Вставьте радиатор.
Установите 2 держателя радиатора внизу.
Затяните 4 болта крепления моментом 25 Н·м.
Закрепите холодильный конденсатор.
Отцепить конденсатор.
Вставьте в держатель.
Затяните 2 болта крепления моментом 5 Н·м.
Установите корпус вентилятора.
Корпус вентилятора осторожно насадите.
Затяните 2 болта крепления моментом 5 Н·м.
Подсоедините разъем жгута проводов.
Шланг радиатора внизу установите.
Закрепите хомут.
Закрепите шланг.
Шланг радиатора вверху установите.
Закрепите 2 хомута.
Установите перепускной шланг.
Установите всасывающую трубу.
Вставьте в переднюю часть сверху.
Затяните болт.
Вставьте щуп масломера.
Поднимите автомобиль.
Установите звуковой сигнал.
Затяните болт.
Подсоедините разъем жгута проводов.
Установите крепежный зажим.
Установите переднюю обшивку.
Подсоедините разъем жгута проводов.
Закрепите переднюю обшивку внизу.
Установите 3 зажима.
Закрутите 4 болта крепления.
Закрутите 2 гайки.
Опустите автомобиль
Закрепите переднюю обшивку сверху.
Затяните 3 болта крепления.
Подсоедините клеммы аккумуляторной батареи.
Заправить систему охлаждения и удалите из нее воздух.
Запрограммируйте энергозависимую память.
Закройте капот.
