Бензиновые модели
1. В салоне автомобиля, с целью обеспечения доступа к педальной сборке, отпустите крепеж и снимите левую (водительскую) нижнюю секцию отделки панели приборов.
2. Высвободите наконечник троса газа из педали акселератора.
3. Отдайте три крепежных гайки и снимите педальную сборку с перегородки двигательного отсека
Три болта крепления педальной сборки
4. Проверьте компоненты педальной сборки на наличие признаков износа и механических повреждений, замените вышедшие из строя элементы. Для разборки педального узла, отцепите пружину, сдвиньте фиксатор и снимите педаль, опорный кронштейн, возвратную пружину и осевые втулки, - перед установкой смажьте втулки и ось педали универсальной смазкой.
5. Установите на кронштейн втулки и возвратную пружину, продев сквозь пружину, установите педаль. Закрепите педаль фиксатором и подцепите к ней пружину.
6. Установите педальную сборку на штатное место и затяните крепежные гайки с требуемым усилием.
Материал скопирован с данного ресурса (opelbook.ru)
7. Подсоедините к педали трос газа, проверьте надежность посадки проходной втулки, затем установите на место отделочную секцию панели приборов.
8. В заключение произведите регулировку троса газа (см. Раздел Замена и регулировка троса привода дроссельной заслонки).
Дизельные модели
1. В салоне автомобиля, с целью обеспечения доступа к педальной сборке, отпустите крепеж и снимите левую (водительскую) нижнюю секцию отделки панели приборов.
2. Отдайте крепежные гайки и снимите педальную сборку с перегородки двигательного отсека

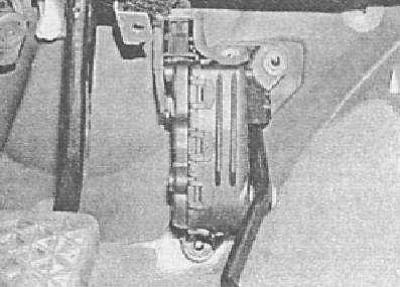

Три гайки крепления педальной сборки
3. Сдвинув запорный элемент на разъеме, отсоедините электропроводку от датчика положения педали акселератора,.
4. На момент составления настоящего Руководства педальный узел изготавливался неразборным. В случае выхода педали из строя узел подлежит замене в сборе.
5. Установите педальную сборку и затяните гайки ее крепления с требуемым усилием.
6. Подсоедините электропроводку к датчику положения педали и установите на место нижнюю секцию отделки панели приборов.
