2. Отсоедините отрицательный провод от батареи..
3. Снимите заглушку шахты радиоприемника.
4. Присоедините радиоприемник.
Компания Opel поставляет специальный комплект проводов для установки радиоприемника, который содержит провода массы, положительный провод и проводку динамиков с разъемами. Если специальный комплект электропроводки не применяется, следите за тем, чтобы рядом не было неизолированных проводов. Короткое замыкание может привести к возгоранию кабеля.
5. Присоедините к разъему радиоприема адаптерный кабель или разъемы радиоприемника.
6. Закрепите провод массы на держателе рулевой колонки.

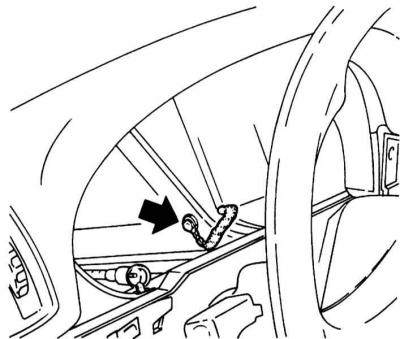

Крепление провода массы

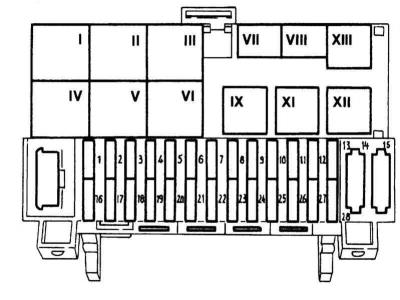

7. При отсутствии комплекта проводов радиоприемника снимите блок предохранителей под левой частью панели приборов, подсоедините провод тока длительной нагрузки (клемма 30) к выходу предохранителя № 1, провод тока при выключенном зажигании (клемма 15) - к выходу предохранителя № 17, провод подсветки радиоприемника (клемма 58) - к выходу предохранителя № 23 Закрепите провод массы от держателя рулевой колонки на радиоприемнике.
Винты контактного элемента
8. Проложите провод от радиоприемника к антенне или ее усилителю и подсоедините его.
9. Установите рамку держателя радиоприемника.

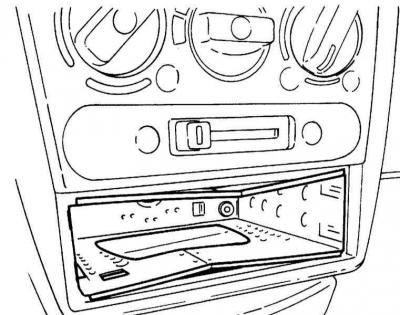

Крепление рамки держателя радиоприемника
Оригинальная статья на веб-портале OpelBook.ru
10. Задвиньте радиоприемник в держатель.
11. Подсоедините отрицательный провод к батарее.
Присоединяйте отрицательный провод толькопри выключенном зажигании, чтобы не повредить ECM.
12. Установите часы.
13. Введите код радиоприемника.
14. Обеспечьте помехозащищенность радиоприемника в соответствии с инструкцией по его установке.
