Снятие
Снимите блок управления отопителем и отсоедините соответствующую тягу (см. Раздел Снятие и установка блока управления отоплением).
Тяга привода заслонки вентиляции и обдува ветрового стекла
1. Снимите карман под правой частью панели приборов.
2. Отсоедините тягу от опоры (1) и рычага (2). Выньте тягу из направляющей (3) на корпусе воздухораспределителя внизу справа.

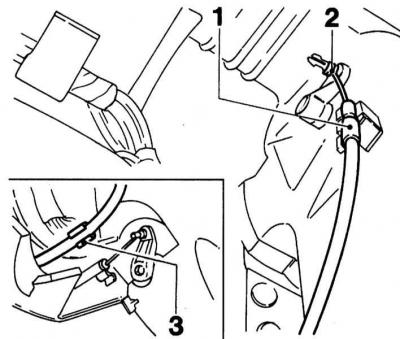

Опора (1) и рычаг (2) тяги
Тяга привода заслонки ножных колодцев
Отсоедините тягу (1) от корпуса воздухораспределителя внизу справа и отсоедините его от рычага (2). Выньте тягу.

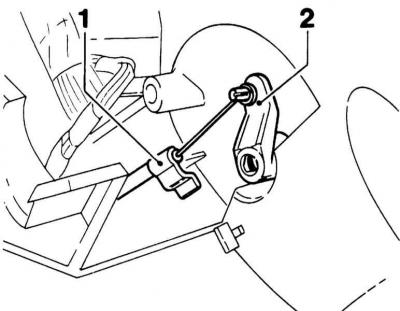

Тяга (1) и рычаг воздухораспределителя (2)
Тяги привода заслонки воздуховодов (регулирования температуры)
1. Снимите карман под правой частью панели приборов.
2. Отсоедините тягу (2) справа от корпуса э/мотора вентилятора и отсоедините внутренний трос. Отсоедините и выньте тягу слева из держателя (1).

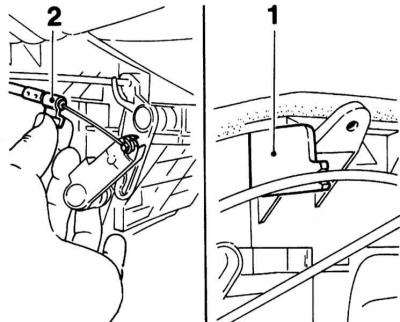

Держатель (1) и тяга (2)
3. Установка производится в обратном порядке. Тяги устанавливайте в соответствие с иллюстрацией.

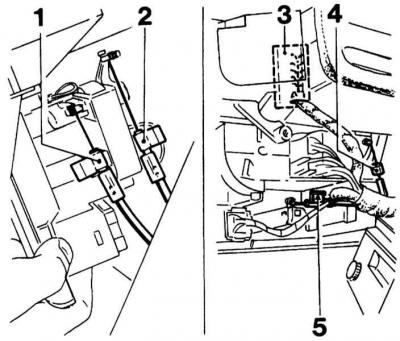

Тросы (1, 2, 4, 5) и разъем (3) блока управления
| № | Тяга для заслонки | Цвет |
| 1 | Ножные колодцы | Серый |
| 2 | Вентиляция и обдув ветрового стекла | Коричневый |
| 4 | Воздуховод | Черный |
| 5 | Вентиляция | Синий |
При прокладке тяг не сгибайте их радиусом менее 60 мм.
