Снятие и установка блока управления отоплением (Opel Corsa B)

1. Отсоедините отрицательный провод от батареи.

2. Снимите оба центральных дефлектора.

3. Снимите рукоятку переключателя режимов вентилятора.

4. Снимите выключатель противоугонной сигнализации.

5. При соответствующей комплектации выньте подходящим крючком выключатель обогрева переднего сиденья.

6. Снимите ручку переключателя режима вентиляции воздуха.

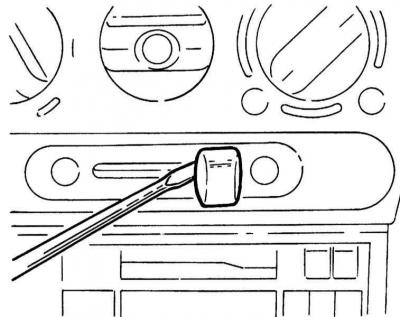

Снятие рукоятки переключателя режимов вентиляции



7. Снимите накладку переключателя режима вентиляции воздуха.

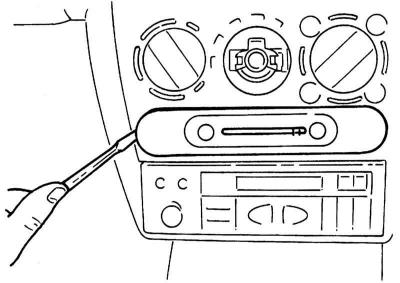

Снятие накладки переключателя режимов вентиляции



8. Выверните винты крепления (1) и выньте панель блока управления.

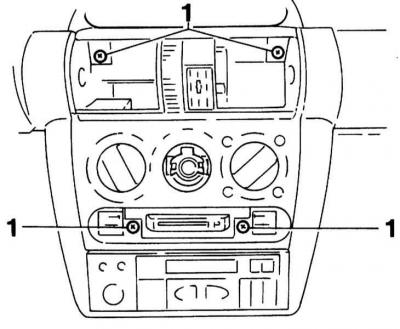

Винты крепления панели блока управления отопителем



9. Отсоедините тросы (1, 2, 4, 5) от блока управления и разъедините разъем электропроводки. Вытяните разъем (3).

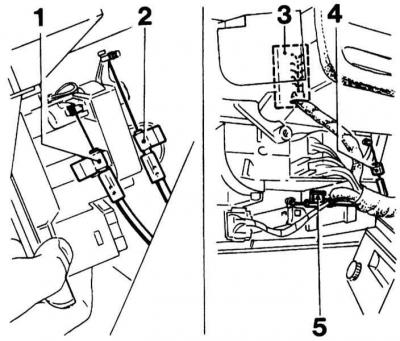

Тросы (1, 2, 4, 5) и разъем (3) блока управления

№	Тяга для заслонки	Цвет
1	Ножные колодцы	Серый
2	Вентиляция и обдув ветрового стекла	Коричневый
4	Воздуховод	Черный
5	Вентиляция	Синий

10. Выверните винты крепления (2). Отсоедините от панели блок управления и корпус дефлекторов, отжав фиксаторы (1).

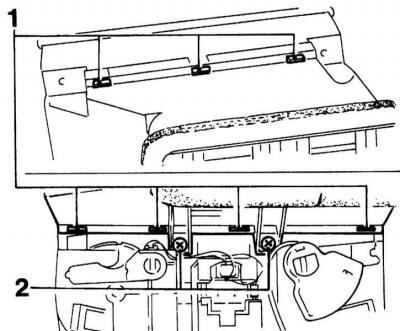

Винты крепления (2) и фиксаторы (1) блока управления



11. Установка производится в обратном порядке. Тяги заслонок устанавливайте в соответствие с иллюстрацией.
