2. Зніміце ніжняе дэкаратыўнае вечка панэлі прыбораў пад рулявой калонкай (гл. Главу 11).
3. На мадэлях Corsa вывярніце 3 шрубы і зніміце панэль аздаблення камбінацыі прыбораў (гл. супр. ілюстрацыю).

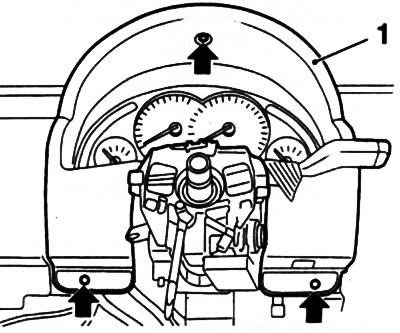

22.3. Шрубы (пазначаны стрэлкамі) мацавання панэлі (1) аздаблення камбі нацыі прыбораў (мадэлі Corsa)
Заўвага: На ілюстрацыі рулявое кола не намалявана для лепшага агляду, пры выкананні дадзенай аперацыі здымаць яго не патрабуецца.
4. На мадэлях Meriva для зняцця панэлі аздаблення камбінацыі прыбораў вывярніце 4 крапежных шрубы (гл. ілюстрацыю 22.4а) і зніміце панэль аздаблення як паказана на ілюстрацыі 22.4b.

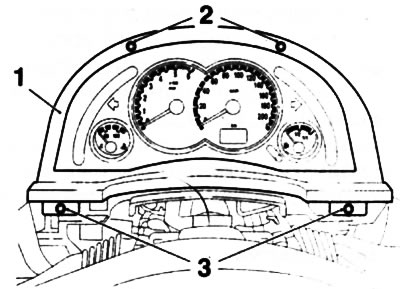

22.4а. Верхнія (2) і ніжнія (3) шрубы мацавання панэлі (1) аздабленні камбінацыі прыбораў (мадэлі Meriva)

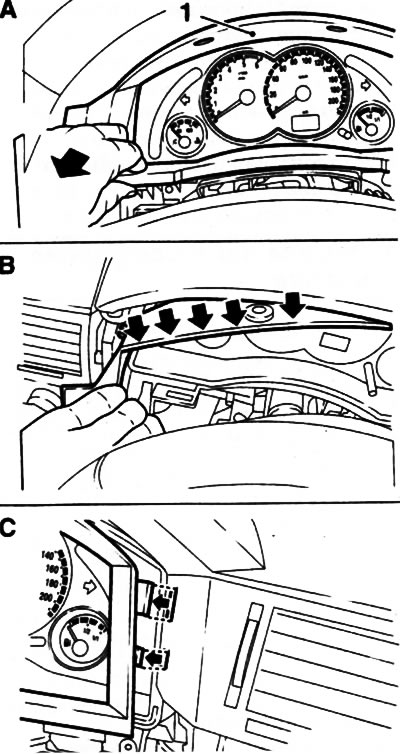

22.4b. Парадак зняцця аздобнай панэлі камбінацыі прыбораў (мадэлі Meriva)
5. Вывярніце 2 ніжнія крапежныя вінты (гл. супр. ілюстрацыю), вызваліце камбінацыю прыбораў з верхняга трымальніка і выміце яе з пасадкавага гнязда.

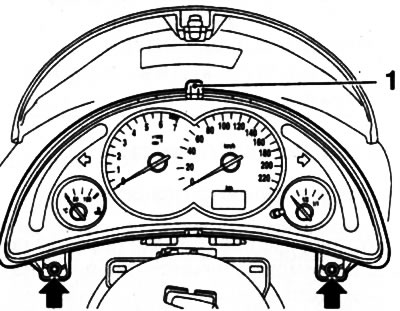

22.5. Ніжнія шрубы (пазначаны стрэлкамі) і верхні трымальнік (1) камбінацыі прыбораў
6. Разлучыце раз'ём электраправодкі са зваротнага боку камбінацыі прыбораў.
7. Пры неабходнасці зніміце лямпы, якія выйшлі са строю, з камбінацыі прыбораў (гл. супр. ілюстрацыю) і заменіце іх новымі.

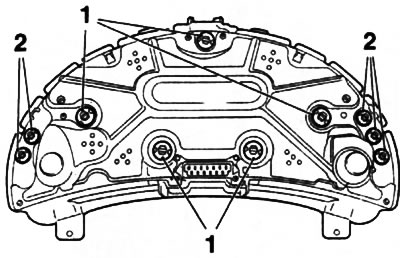

22.7. Лямпы камбінацыі прыбораў: падсвятленні прылад - 1 і кантрольныя - 2
8. Устаноўка ажыццяўляецца ў парадку, зваротным парадку зняцця. Пры замене камбінацыі прыбораў неабходна вырабіць адпаведную ўстаноўку лічыльніка інтэрвалаў ТО ва ўмовах сэрвіснай станцыі (гл. Главу 1). Уключыце запальванне і праверце спраўнасць функцыянавання кантрольных лямпаў і іншых кампанентаў камбінацыі.
