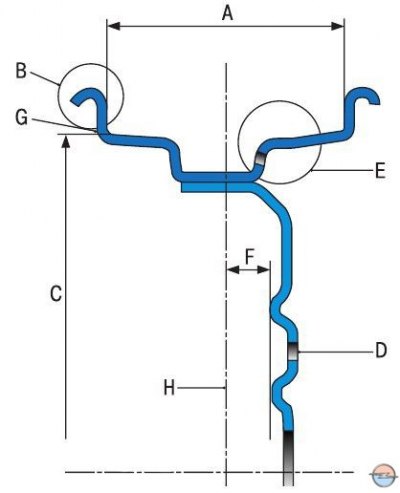

Рис. 1. Параметры колесных дисков: A – ширина профиля обода (в дюймах); B – форма бортовой закраины обода; C – диаметр обода (в дюймах); D – количество отверстий под болты крепления колеса; E – профиль борта покрышки; F – вылет ET (в мм); G – точка, в которой измеряется максимальное биение диска; H – центр диска
На рис. 1 показаны параметры колесных дисков, которые даны в их маркировке.
Например, маркировка колесного диска 7Jх17 H2 IS 42 расшифровывается следующим образом:
- 7 – ширина профиля обода в дюймах;
- J — форма бортовой закраины обода (J-образная);
- 17 – диаметр обода в дюймах;
- H2 – глубокий обод с кольцевыми поясками на посадочных полках (хампы на обеих посадочных полках обода);
- IS 42 – вылет диска, равный 42 мм.
Примечание. Компания GM применяет собственное обозначение вылета диска – «IS», общепринятое обозначение вылета – «ЕТ».
На автомобиль Opel Astra J с шинами 215/50 R17 устанавливают диски 7Jх17 с вылетом колеса IS (ЕТ), равным 42 мм (обозначение нанесено на лицевую сторону стального диска или на внутреннюю сторону легкосплавного).
