Вам потребуются: ключ TORX T20, отвертка с плоским лезвием.
1. Поднимите стекло в крайнее верхнее положение и снимите обивку задней двери (см. Снятие и установка обивки задней двери).

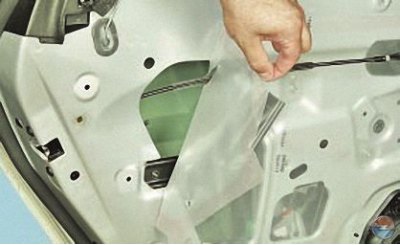

2. Отклейте влагозащитную пленку от внутренней панели двери.

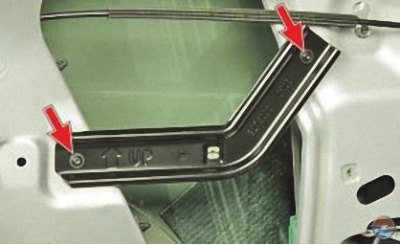

3. Выверните два винта крепления поддерживающего кронштейна обивки двери…

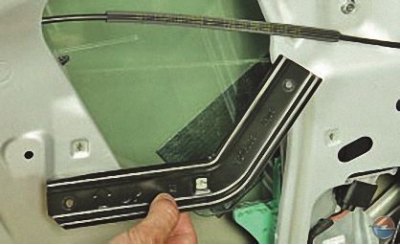

4. …и снимите кронштейн.

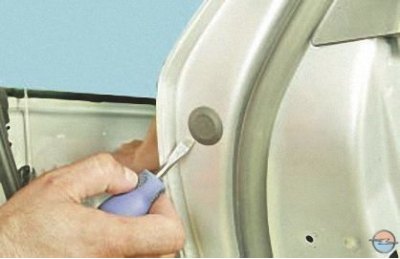

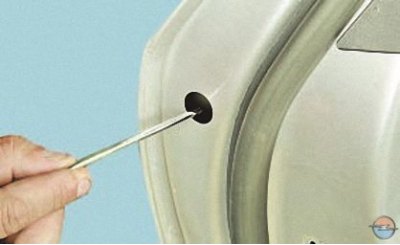

5. Подденьте отверткой край заглушки отверстия в заднем торце двери…

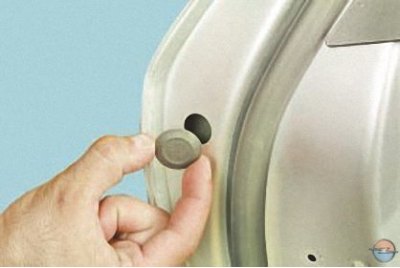

6. …и извлеките заглушку.
Примечание. Под заглушкой расположен винт крепления вкладыша наружной ручки.
7. Выверните винт крепления вкладыша наружной ручки…

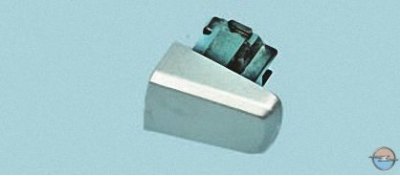

8. …и снимите вкладыш.
9. Отожмите вперед подходящим стержнем фиксатор задней части наружной ручки…

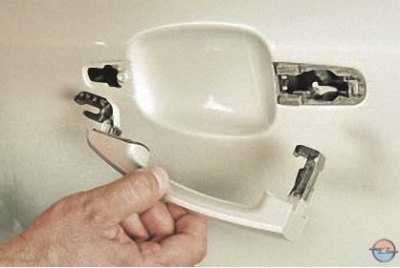

10. …извлеките заднюю часть ручки из гнезда в основании ручки…

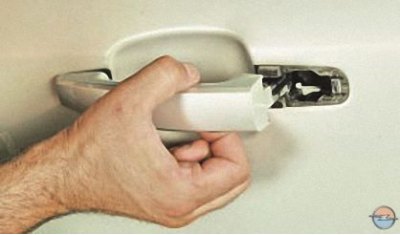

11. …сдвиньте ручку назад, выведя передний фиксатор из зацепления с основанием ручки…

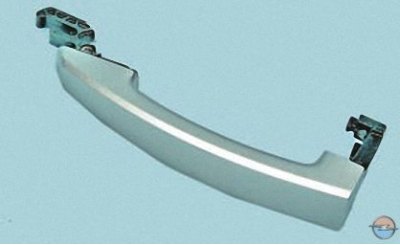

12. …и снимите ее, выведя ее поводок из зацепления с рычагом основания ручки.
13. При необходимости снятия основания наружной ручки предварительно снимите замок двери (см. Замена замка задней двери).
Примечание. Снимать замок двери необходимо потому, что замок не позволяет извлечь основание ручки из полости двери.

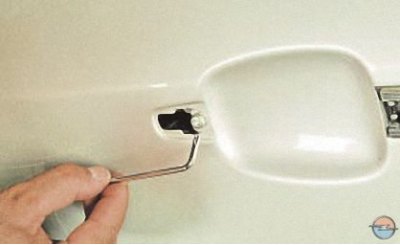

14. Выверните на несколько оборотов винт крепления основания ручки к панели двери (полностью винт не выворачивайте).

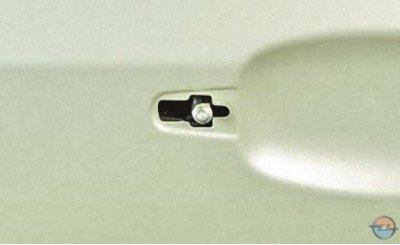

15. Сдвиньте основание ручки вперед настолько, чтобы винт его крепления совместился с расширенной частью паза в двери…

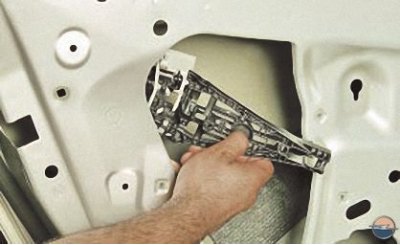

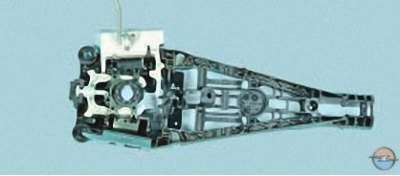

16. …и извлеките основание наружной ручки из полости двери
17. Установите основание наружной ручки…
18. …наружную ручку…
19. …вкладыш наружной ручки и все снятые детали в порядке, обратном снятию.
