1. Снимите облицовку багажника с правой стороны по направлению движения автомобиля.

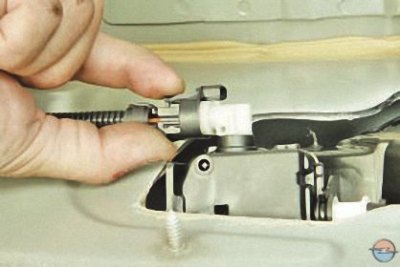

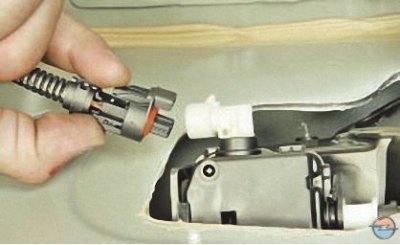

2. Нажмите на фиксатор колодки жгута проводов электропривода замка крышки люка наливной трубы топливного бака…
3. …и отсоедините колодку от замка.

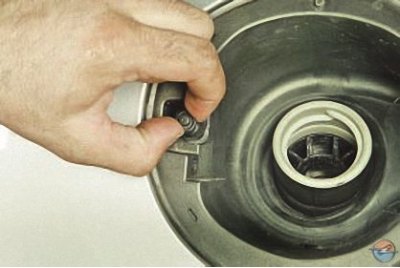

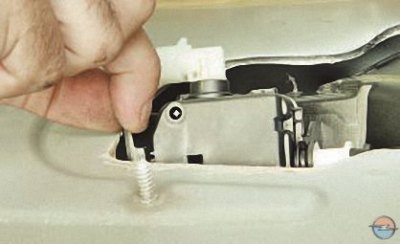

4. Слегка покачивая из стороны в сторону подпружиненный упор…

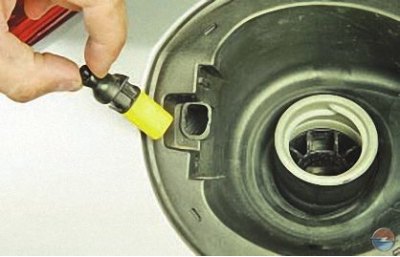

5. …извлеките его из отверстия в кронштейне петли крышки.

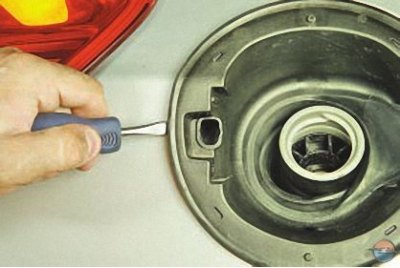

6. Подденьте отверткой задний край кронштейна петли…

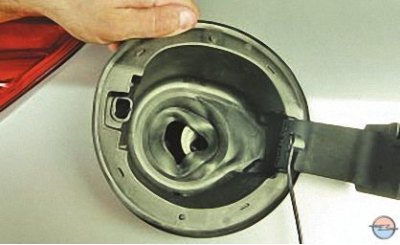

7. …и выведите его из зацепления с краем люка, одновременно снимая с горловины наливной трубы резиновый уплотнитель.

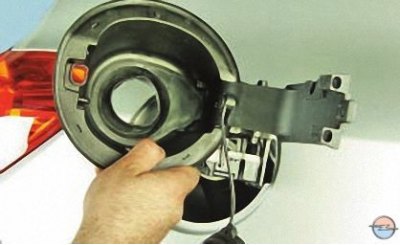

8. Изнутри багажника отожмите фиксатор кронштейна петли крышки люка наливной трубы топливного бака…

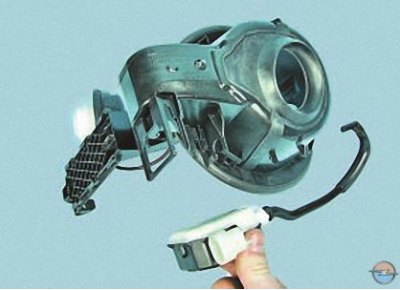

9. …и снимите кронштейн вместе с замком и пробкой горловины.

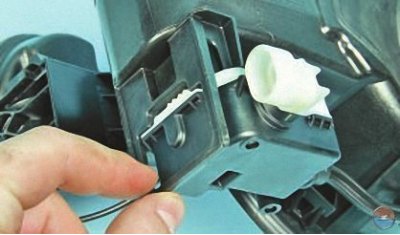

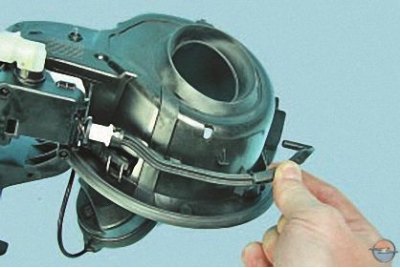

10. Отожмите фиксатор замка…
11. …извлеките из отверстия в кронштейне запорный плунжер…
12. …и снимите замок с кронштейна.

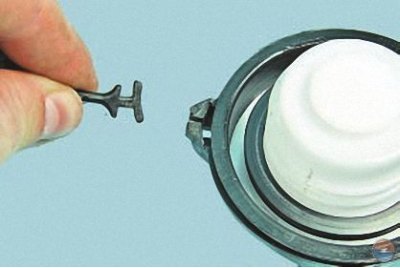

13. При необходимости отсоедините от кронштейна пробку, вынув соединительный жгут из паза держателя на пробке.
14. Установите детали в порядке, обратном снятию.
