КПП F13 и F17+
1. Ослабьте болт хомута крепления штока выбора передач (см. иллюстрацию 9.6).
2. Снимите центральную консоль (см. Главу 11).

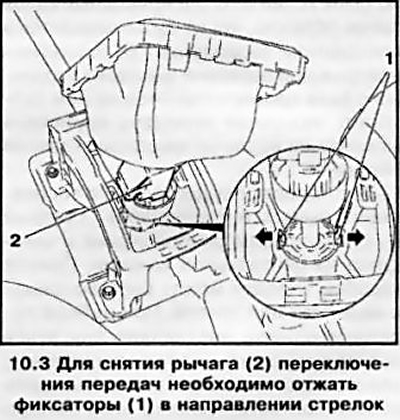

3. Отожмите фиксаторы в указанном стрелками (см. сопр. иллюстрацию) направлении и извлеките рычаг переключения передач.

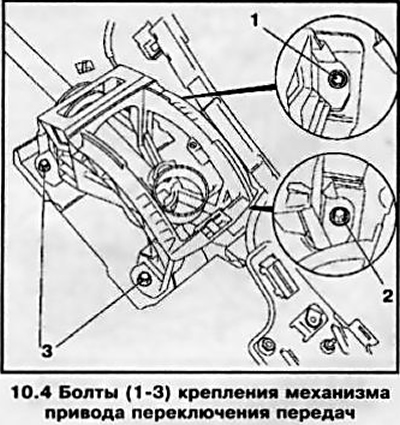

4. Выверните 4 крепежных болта (см. сопр. иллюстрацию) и снимите корпус приводного механизма вместе с тягой.
5. Установка производится в обратном порядке. Не забудьте произвести регулировку привода (см. Раздел 9).
РКПП F32
6. Снимите центральную консоль (см. Главу 11).

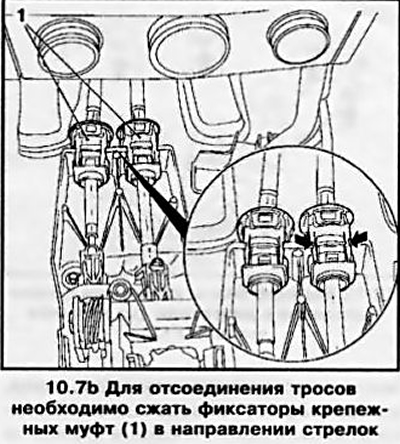

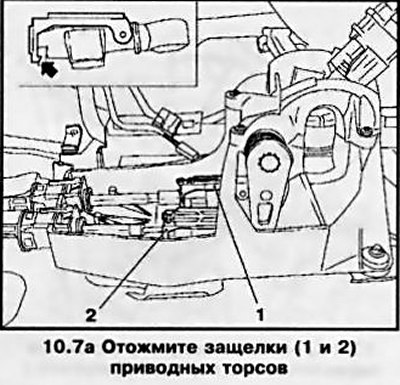

7. Отсоедините тяги (торсы) от сборки рычага переключения передач, для чего сначала высвободите наконечники тросов из защелок (см. иллюстрации 9.10 и 10.7а), а затем сожмите фиксаторы (см. иллюстрацию 10.7b) и отсоедините тросы.
8. Выверните 4 крепежных болта и снимите сборку рычага переключения передач.
9. В случае необходимости снимите приводные тросы, для чего предварительно снимите аккумуляторную батарею с поддоном (см. Главу 5), затем отсоедините направляющий рукав тросов от задней переборки двигательного отсека, отсоедините наконечники тросов от исполнительного штока переключения передач и извлеките троса из держателя слегка оттянув назад стопорные кольца.
10. Установка производится в обратном порядке. Не забудьте отрегулировать привод (см. Раздел 9).
