Замечание: Стоп-сигнал верхнего уровня выполнен с использованием светодиодов. Замена отдельных светодиодов не производится, при необходимости меняется вся сборка.
Модели Хэтчбэк
1. Выключите зажигание и отсоедините аккумуляторную батарею (см. Главу 5).
2. Снимите отделку двери задка (см. Главу 11).

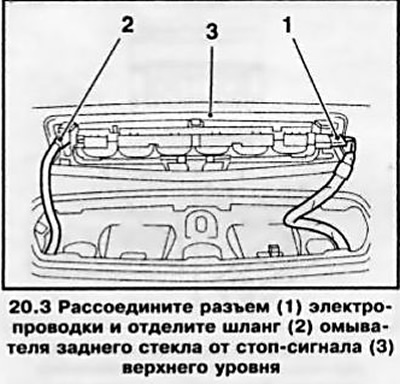

3. Отожмите 6 фиксаторов и отделите стоп-сигнал верхнего уровня от двери задка. Рассоедините разъем электропроводки, отделите шланг омывателя заднего стекла (см. сопр. иллюстрацию) и снимите стоп-сигнал.
4. Установка производится в обратном порядке.
Модели Astra GTC
5. Выключите зажигание и отсоедините аккумуляторную батарею (см. Главу 5).
6. Снимите обивку рамы окна двери задка (см. Главу 11, Раздел 15).
7. Отделите стоп-сигнал верхнего уровня от 3 направляющих и извлеките стоп-сигнал из сборки двери задка.
8. Отсоедините шланг омывателя заднего стекла, высвободите кабели электропроводки стоп-сигнала из держателя, рассоедините разъем электропроводки и снимите сборку стоп-сигнала.
9. Установка производится в порядке, обратном порядку снятия. Сборка стоп-сигнала верхнего уровня должна устанавливаться на дверь задка сначала правой стороной — проверьте надежность крепления сборки. Обратить внимание на прокладку электропроводки.
Модели Универсал и Zafira
10. Выключите зажигание и отсоедините аккумуляторную батарею (см. Главу 5).
11. Снимите обивку рамы окна двери задка (см. Главу 11, Раздел 15).

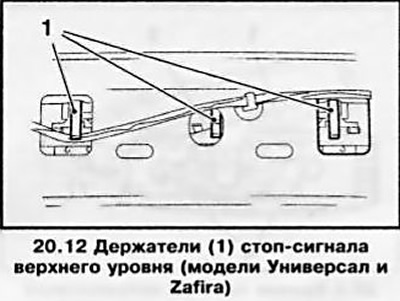

12. Высвободите стоп-сигнал верхнего уровня из трех держателей (см. сопр. иллюстрацию), рассоедините разъем электропроводки и извлеките стоп-сигнал из двери задка.
13. Установка производится в обратном порядке.
