Модели Хэтчбэк и Astra GTC
1. Откройте дверь задка, снимите полку багажного отделения и выверните элементы крепления тросов полки из обивки оконной рамы.

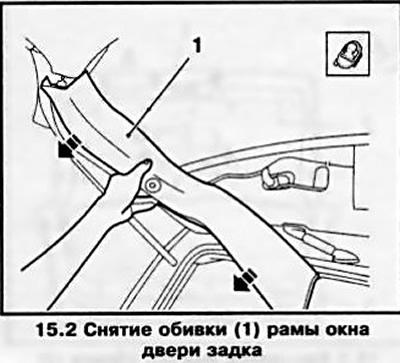

2. Введите под обивку рамы окна пластмассовый клин, отожмите 4 фиксатора и отделите обивку от рамы окна (см. сопр. иллюстрацию) сначала с одной, а потом с другой стороны.

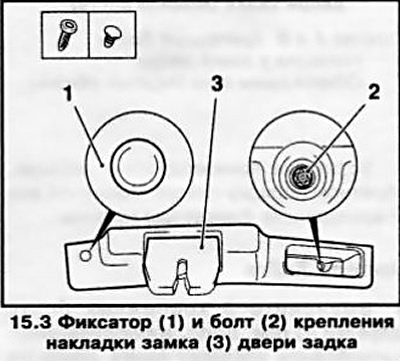

3. Снимите накладку замка двери задка (см. сопр. иллюстрацию), для чего извлеките фиксатор и выверните крепежный болт в проеме дверной ручки.

4. Введите под обивку пластмассовый клин или рычаг, поочередно отпустите 8 фиксаторов и снимите обивку двери.
5. Установка производится в порядке, обратном порядку снятия. Замените все поврежденные фиксаторы новыми.
Замечание: На моделях Astra GTC обивка оконной рамы крепится тремя фиксаторами, а накладка замка двери задка — одной распорной заклепкой и тремя фиксаторами в проеме дверной ручки.
Модели Универсал
6. Введите под обивку оконной рамы пластмассовый клин, отожмите 4 фиксатора и отсоедините обивку.

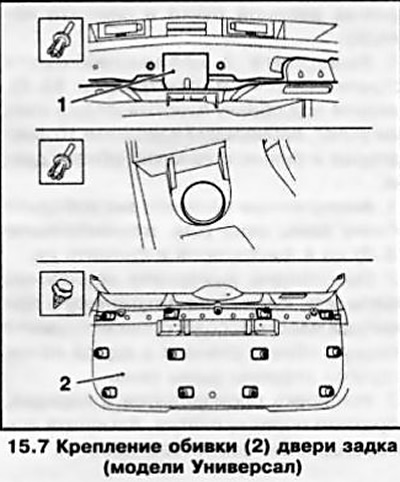

7. Извлеките распорную заклепку и отсоедините накладку замка двери задка (см. сопр. иллюстрацию), извлеките 2 распорные заклепки и выверните 2 крепежных болта, введите под обивку пластмассовый клин или рычаг, поочередно извлеките 12 фиксаторов и снимите обивку двери.

8. Установка производится в порядке, обратном порядку снятия. Замените все поврежденные фиксаторы новыми.
Модели Zafira

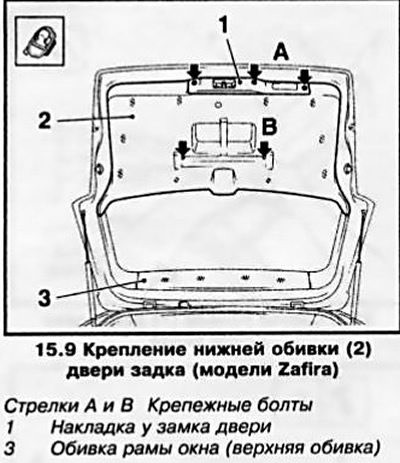

9. Выверните 3 крепежных болта (стрелки А) (см. сопр. иллюстрацию), высвободите накладку замка двери из проема дверной ручки и снимите накладку.

10. Выверните 2 крепежных болта (стрелки В) (см. иллюстрацию 15.9), введите под обивку пластмассовый клин или рычаг, поочередно извлеките 10 фиксаторов и снимите нижнюю обивку двери.
11. Аналогичным приемом высвободите обивку рамы окна (см. иллюстрацию 15.9) из 4 фиксаторов и снимите ее.

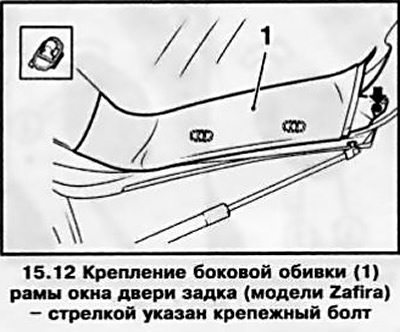

12. Поочередно выверните крепежные болты (см. сопр. иллюстрацию) и при помощи пластмассового клина снимите боковую обивку сначала с одной потом с другой стороны рамы окна.

13. Установка производится в порядке, обратном порядку снятия. Замените все поврежденные фиксаторы новыми.
