Снятие, установка и регулировка боковых дверей

Снятие и установка

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи (см. Главу 5).

2. Откройте дверь и заклейте кромки двери скотчем.

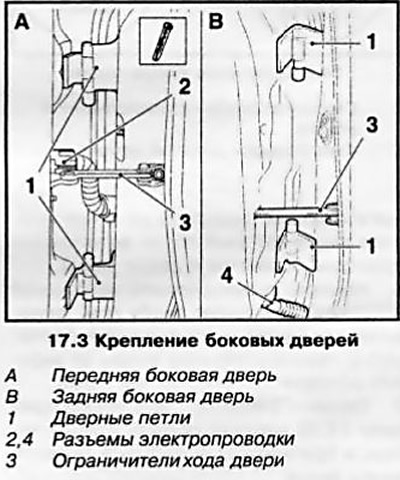

3. Выверните крепежный болт и отсоедините ограничитель (см. сопр. иллюстрацию) хода двери от кузовной стойки.



4. Для рассоединения разъема электропроводки (см. иллюстрацию 17.3) передней двери оттяните стопорную планку красного цвета, одновременно поворачивая разъем против часовой стрелки, а на разъеме задней двери вдавите стопорную планку синего цвета.

5. Снимите резиновые колпачки с петель двери, при помощи ассистента выбейте осевые пальцы петель и снимите дверь.

Замечание: Осевые пальцы дверных петель должны выбиваться с конца, на который был одет колпачок.

6. Установка производится в порядке, обратном порядку снятия. Перед установкой смажьте осевые пальцы дверных петель водостойкой консистентной смазкой. После установки двери на петли произведите соответствующую регулировку (см. ниже). Затяните болты крепления дверных петель с требуемым усилием.

Регулировка

7. Снимите скобу замка (см. иллюстрацию 17.1b к Главе 1).


8. Выравнивание двери в кузовном проеме выполняется путем подгибания дверных петель. Эта операция требует определенного опыта — если не уверены в своих силах обратитесь на СТО. В продаже имеется специальный инструмент для подгибания петель, например HAZET 1931 и HAZET 1973-1.

9. Закройте дверь и проверьте зазор между прилегающими кузовными элементами (см. Спецификации). Дверь задка отрегулирована правильно, если в закрытом положении по всему периметру имеется равномерный зазор, а дверь расположена заподлицо с окружающими кузовными поверхностями

10. При необходимости отрегулируйте дверь. Передняя кромка задней двери может находиться глубже задней кромки передней двери не более чем на 1 мм.

11. Установите на место скобу замка боковой двери и заверните ее крепежные болты вручную. Осторожно закройте боковую дверь, при этом скоба замка займет нужное положение. Откройте дверь и затяните болты крепления скобы.

12. Несколько раз закройте и откройте дверь, проверьте ее положение и легкость закрывания/открывания, при необходимости повторите регулировку и устраните повреждения покрытия, возникшие вследствие подгибания петель.
