Снятие и установка модуля водительской фронтальной подушки безопасности

1. Прежде чем приступать к выполнению работ внимательно ознакомьтесь с принципом действия SRS, правилами эксплуатации и мерами безопасности приведенными в Главе «Органы управления и приемы эксплуатации».

2. Отсоедините провода и заизолируйте клеммы батареи. Обождите не менее 1 минуты, дав полностью разрядиться конденсатору автономного источника питания SRS.

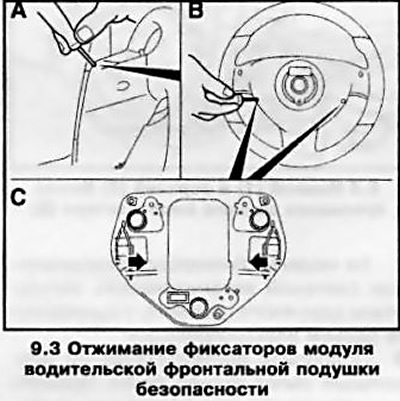

3. Поверните рулевое колесо вправо на 90°, введите небольшую отвертку в отверстие с задней стороны рулевого колеса (см. сопр. иллюстрацию) и аккуратно, стараясь не погнуть, отожмите внутрь фиксатор.



4. Поверните рулевое колесо влево в соответствующее положение и аналогичным образом отожмите второй фиксатор. Осторожно извлеките модуль подушки безопасности из рулевого колеса.

Внимание: Перед отсоединением электропроводки необходимо снять с себя электростатическое напряжение, для чего кратковременно прикоснуться к металлическому клину дверного замка или кузову автомобиля!

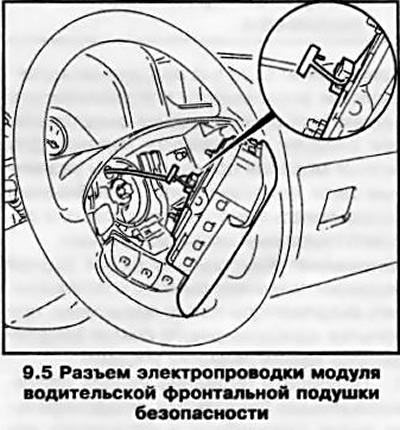

5. Снимите предохранительный ниппель и рассоедините разъем электропроводки от модуля подушки безопасности (см. сопр. иллюстрацию). Отложите модуль в сторону (в безопасное место) декоративной крышкой вверх.




6. Установка производится в обратном порядке. Все операции должны выполняться аккуратно.

Внимание: При подключении проводов к клеммам аккумуляторной батареи (см. Главу 5) никто не должен находиться внутри салона автомобиля!

7. Включите зажигание и проверьте исправность системы дополнительной безопасности по показаниям контрольной лампы (см. Главу «Органы управления и приемы эксплуатации», Разделы 13 и 16).
