Цветовая маркировка проводки
- Bl Голубой
- Br коричневый
- Ge Желтый
- Gr Серый
- Gn Зеленый
- Or Оранжевый
- Pu Пурпурный
- Ro Красный
- Sw Черный
- Vi Фиолетовый
- Ws Белый

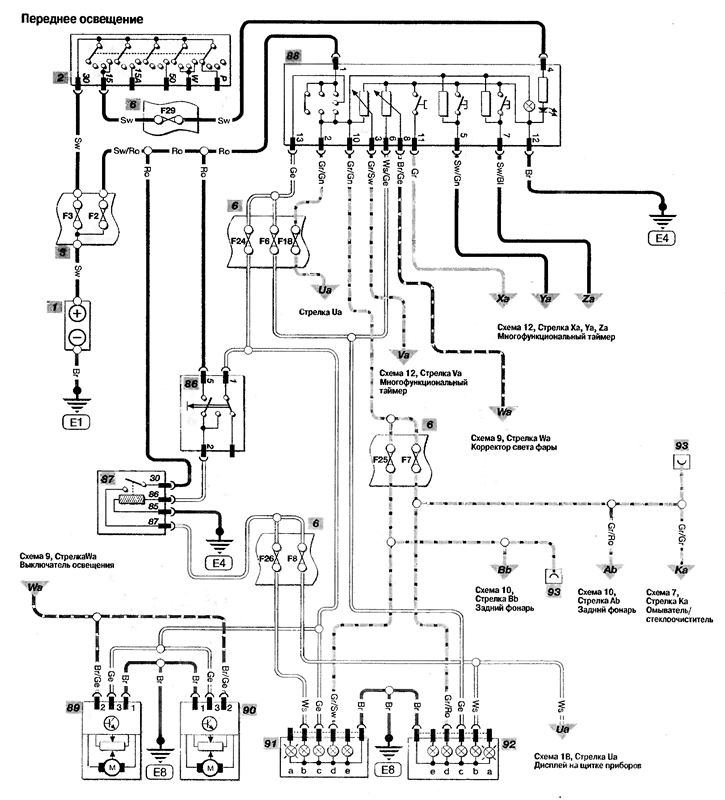

Обозначения на схеме
- 1 Батарея
- 2 Выключатель зажигания
- 3 Блок предохранителей моторного отсека
- 6 Основной блок предохранителей
- 86 Выключатель дальнего света фар
- 87 Реле дальнего света фар
- 88 Выключатель освещения
- 89 Корректор пучка света левой фары
- 90 Корректор пучка света правой фары
- 91 Левая передняя фара
- а) Указатель поворота
- б) Дальний свет
- в) Ближний свет
- г) Габаритный свет
- е) Противотуманный свет
- 92 Правая передняя фара (см. 91)
