Цветовая маркировка проводки
- Bl Голубой
- Br коричневый
- Ge Желтый
- Gr Серый
- Gn Зеленый
- Or Оранжевый
- Pu Пурпурный
- Ro Красный
- Sw Черный
- Vi Фиолетовый
- Ws Белый

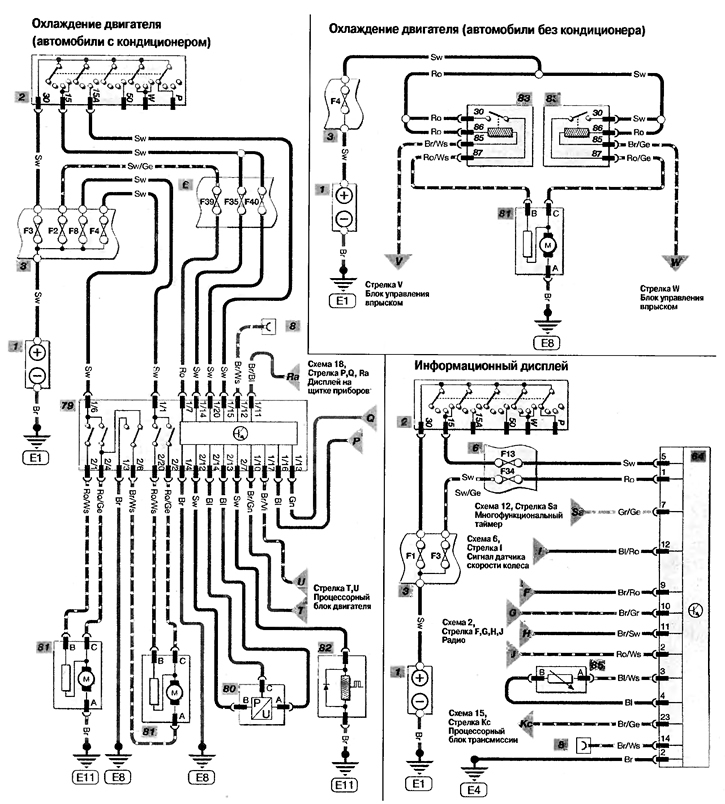

Обозначения на схеме
- 1 Батарея
- 2 Выключатель зажигания
- 3 Блок предохранителей моторного отсека
- 8 Диагностический разъем
- 79 Блок управления вентиляторами
- 80 Датчик давления кондиционера
- 81 Двигатель вентилятора радиатора
- 82 Электромагнитная муфта включения компрессора кондиционера
- 83 Реле двигателя вентилятора радиатора
- 84 Информационный дисплей
- 85 Датчик наружной температуры
Внимание:
префикс 1/ = Многоконтактный разъем Х63
префикс 2/ = Многоконтактный разъем Х64
