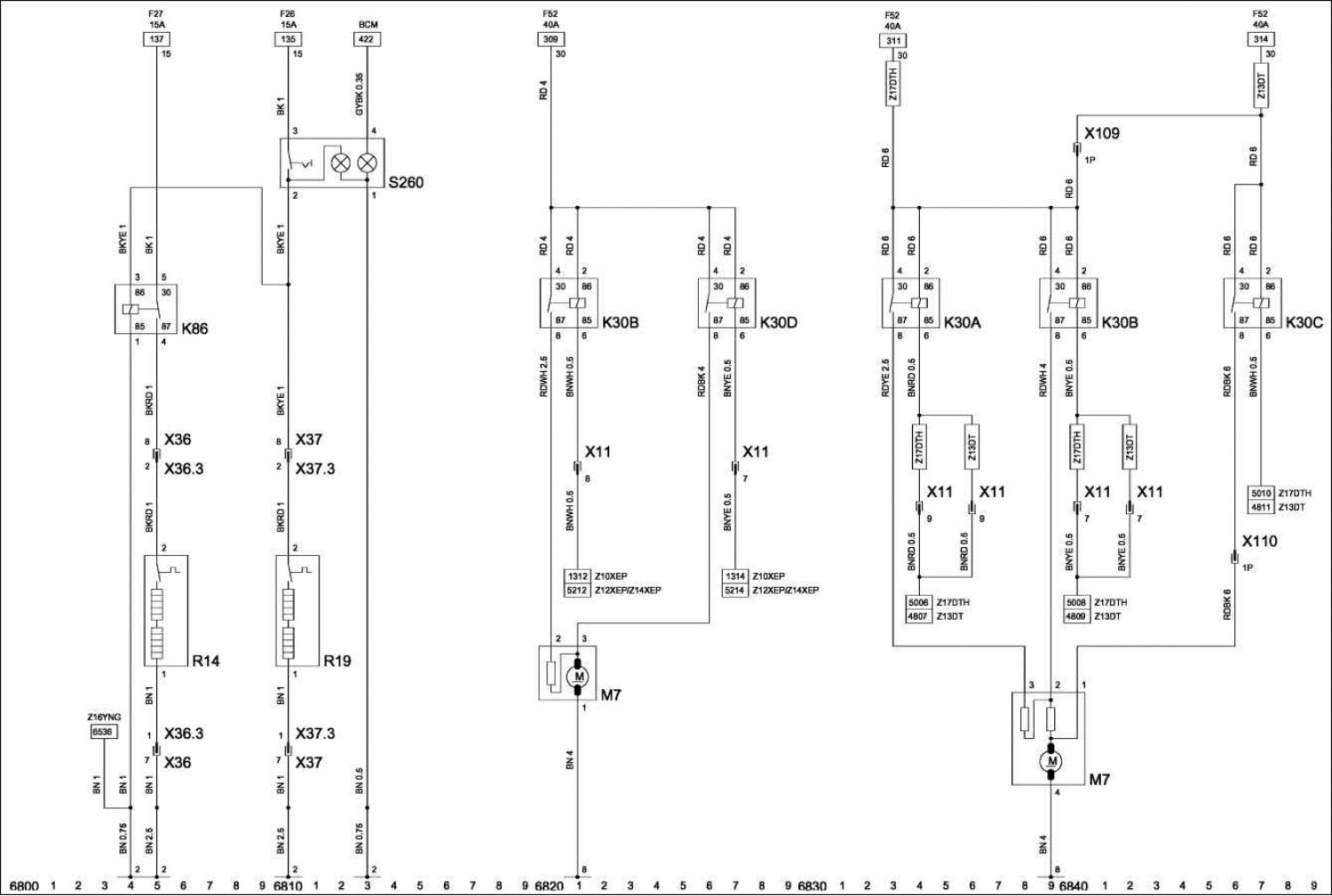

Схема № 15: система охлаждения двигателя (Z10XEP / Z12XEP / Z14XEP с кондиционером) (Opel Corsa C)

Открыть большую картинку в новой вкладке →

---

Компоненты

K30A – реле – вентилятор радиатора.

M7 – электродвигатель – вентилятор радиатора.

K30B – реле – вентилятор радиатора.

R14 – обогрев сиденья – сторона водителя.

K30C – реле – вентилятор радиатора.

R19 – обогрев сиденья – сторона пассажира.

K30D – реле – вентилятор радиатора.

S260 – выключатель – обогрев сиденья, переднее.

K86 – реле – обогрев передних сидений.

Разъемы

X11 – передняя часть кузова и вентилятор.

X37.3 – сиденье – переднего пассажира и обогреваемое сиденье.

X36 – панель приборов и узел – сиденье, водителя.

X109 – передняя часть кузова и вентилятор.

X36.3 – сиденье – водителя и обогрев сиденья.

X110 – передняя часть кузова и вентилятор.

X37 – панель приборов и узел – сиденье, переднего пассажира.

Точки соединения с массой

2 – туннель.

8 – шасси.

Сокращения

15 – 12 вольт при включенном зажигании.

F52 – предохранитель F52.

15A – 15 ампер.

Z10XEP – двигатель Z10XEP.

30 – 12 вольт.


Z12XEP/Z14XEP – двигатель Z12XEP/Z14XEP.

40A – 40 ампер.

Z13DT – двигатель Z13DT.

BCM – модуль управления кузовным оборудованием.

Z16YNG – двигатель Z16YNG.

F26 – предохранитель F26.

Z17DTH – двигатель Z17DTH.

F27 – предохранитель F27.
