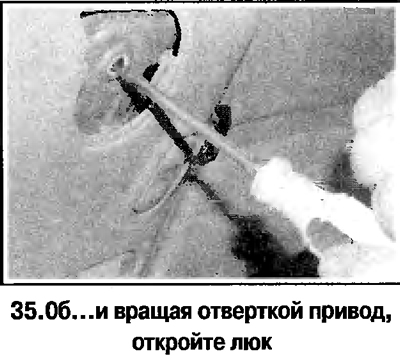

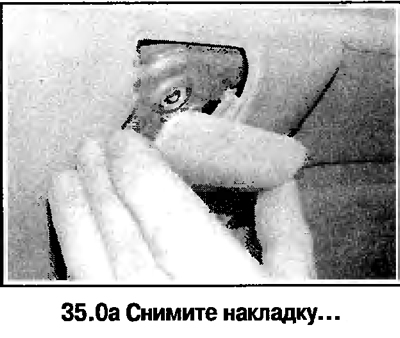

Внимание! Разбирать люк без крайней необходимости не рекомендуется. Ремонт механизма привода люка выполняется в автосервисе. Для открывания люка в экстренных случаях следует провернуть привод отверткой (для этого надо снять накладку в передней части люка).
Электропривод
1. Снимите передний плафон освещения, противосолнечные козырьки и верхние рукоятки, затем снимите обивку потолка (рекомендуется обратиться в автосервис, так как для снятия обивки требуется определенная квалификация).

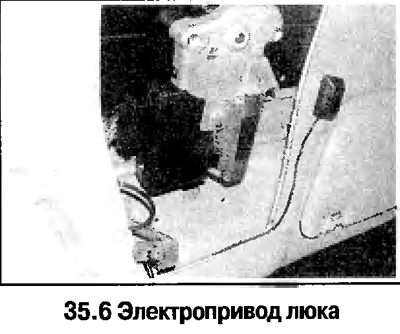

2. Отсоедините от привода провода (смотрите фотографию), отверните винты и снимите привод люка.
3. Перед установкой привода переведите выключатель в исходное положение, выставив отверстие в шлицевом валу привода между двумя удлиненными частями корпуса
Регулировка трос привода
4. Снимите привод люка.
5. Отпустите винты передней и задней направляющих, совместите штифты с метками на направляющих.
6. Вставьте в отверстия направляющей и кронштейна сверло на 4,0 мм и затяните болты. Установите привод на место.
Переключатель привода
7. Снимите передний плафон освещения салона (Глава 12).
8. Подденьте и достаньте переключатель через проем в плафоне, отсоединив провод.
Кривошип ручного привода люка
9. Откройте люк.
10. На моделях с ручным приводом люка отверните винт и снимите рукоятку кривошипа, на моделях с электроприводом люка подденьте отверткой и снимите крышку аварийного доступа к отверстию ручного привода.
11. Подденьте и снимите рассеиватель плафона и отсоедините провод лампы. Отверните винты и снимите накладку люка.
12. Отверните 2 винта и снимите кривошип.
13. При установке проверьте регулировку ручного привода. Для этого поверните рукоятку по часовой стрелке и убедитесь, что штифт не фиксируется (не заходит в гнездо). В противном случае вытяните штифт наружу.
