Огни заднего хода (Astra и Zafira бензин) (Opel Astra G)

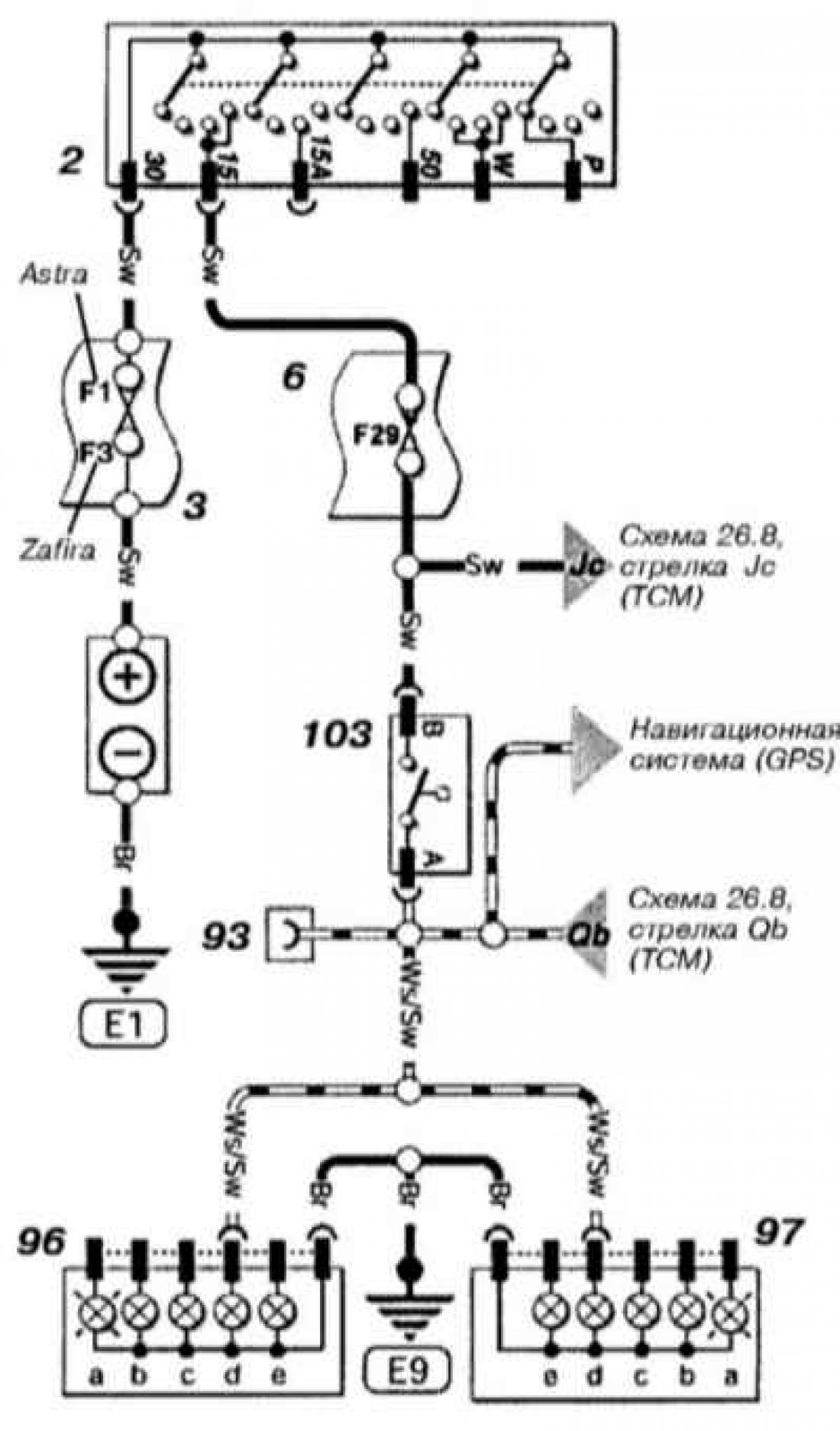

Огни заднего хода (Astra и Zafira бензин)

Открыть большую картинку в новой вкладке →

Открыть большую картинку в новой вкладке →

Обозначения к электрической схеме смотрите здесь →

Материал скопирован с этого портала: www.opelbook.ru

Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском

Проверка статьи: Павловский Николай
