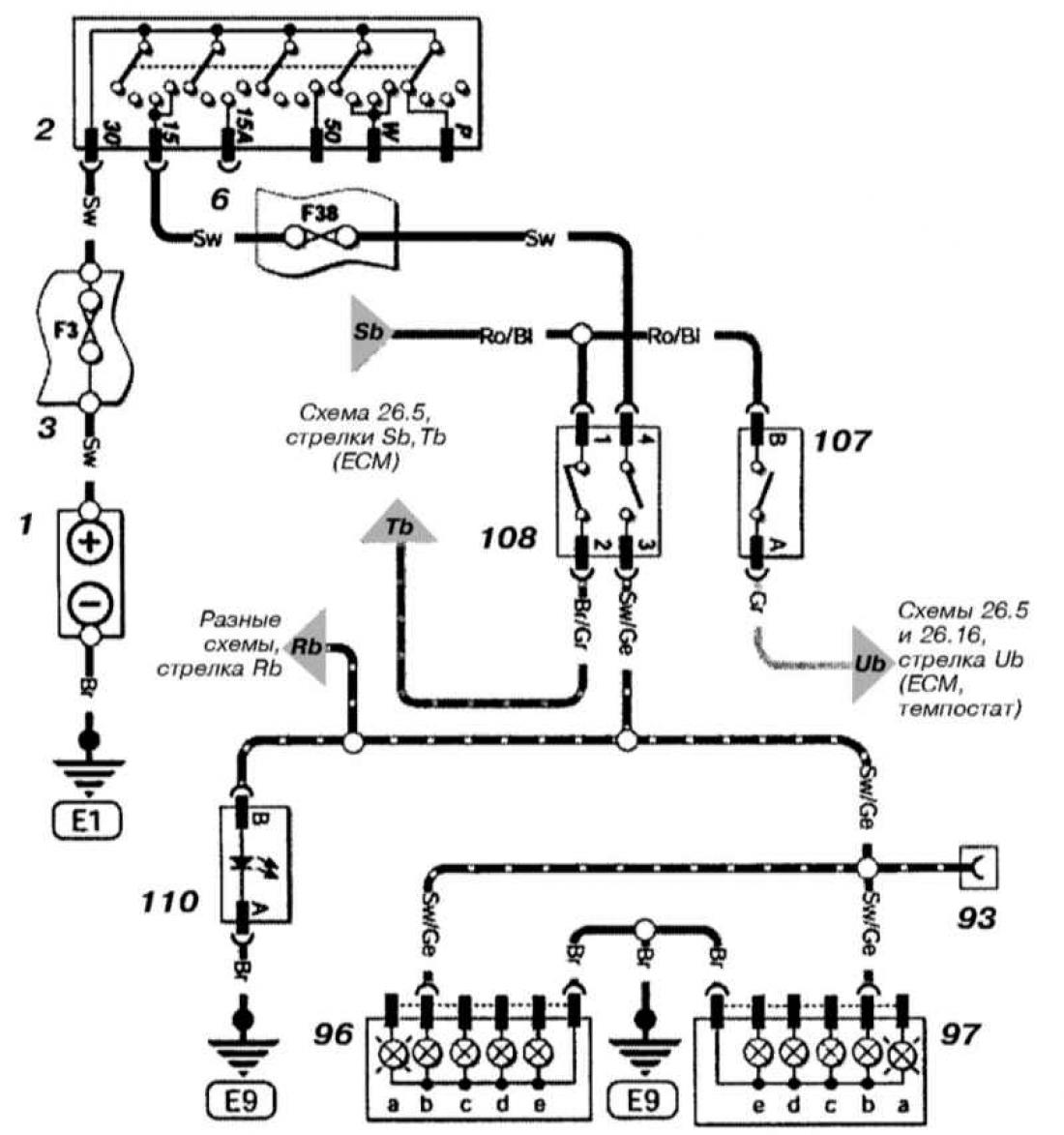

Стоп-сигналы (Zafira дизель)
Открыть большую картинку в новой вкладке →
Обозначения к электрической схеме смотрите здесь →
Открыть большую картинку в новой вкладке →
Обозначения к электрической схеме смотрите здесь →
Стоп-сигналы (Zafira дизель)
Открыть большую картинку в новой вкладке →
Обозначения к электрической схеме смотрите здесь →
Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
