Моторный отсек — двигатель C 20 XE объемом 2.0 л

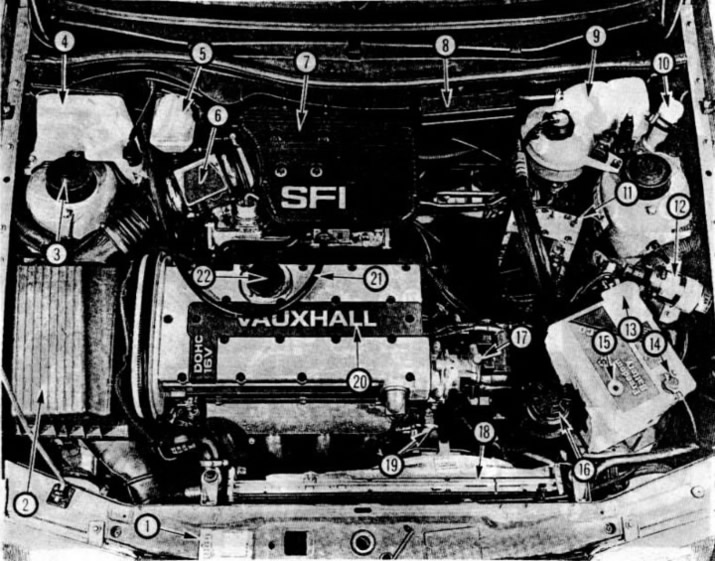

Рис. 1.3. Расположение компонентов в моторном отсеке — двигатель С 20 ХЕ рабочим объемом 2,0 л, с двумя распределительными валами.

• 1. Фирменная табличка
• 2. Кожух воздухоочистителя
• 3. Верхняя крышка стойки подвески
• 4. Бачок омывателя лобового стекла и задней двери
• 5. Резервуар тормозной жидкости
• 6. Расходомер воздуха
• 7. Воздушная камера
• 8. Коробка плавких предохранителей/реле
• 9. Расширительный бачок
• 10. Бочок обмыва фар
• 11. Гидравлический блок управления антиблокировочной тормозной системой
• 12. Катушка зажигания
• 13. Плюсовой вывод аккумуляторной батареи
• 14. Минусовой вывод аккумуляторной батареи
• 15. Индикатор состояния аккумуляторной батареи
• 16. Резервуар усилителя рулевого управления
• 17. Распределитель зажигания
• 18. Радиатор
• 19. Указатель уровня масла в двигателе
• 20. Крышка
• 21. Трос управления дроссельной заслонки
• 22. Крышка маслоналивной горловины двигателя
