Зафира A (1999-2005, бензин)

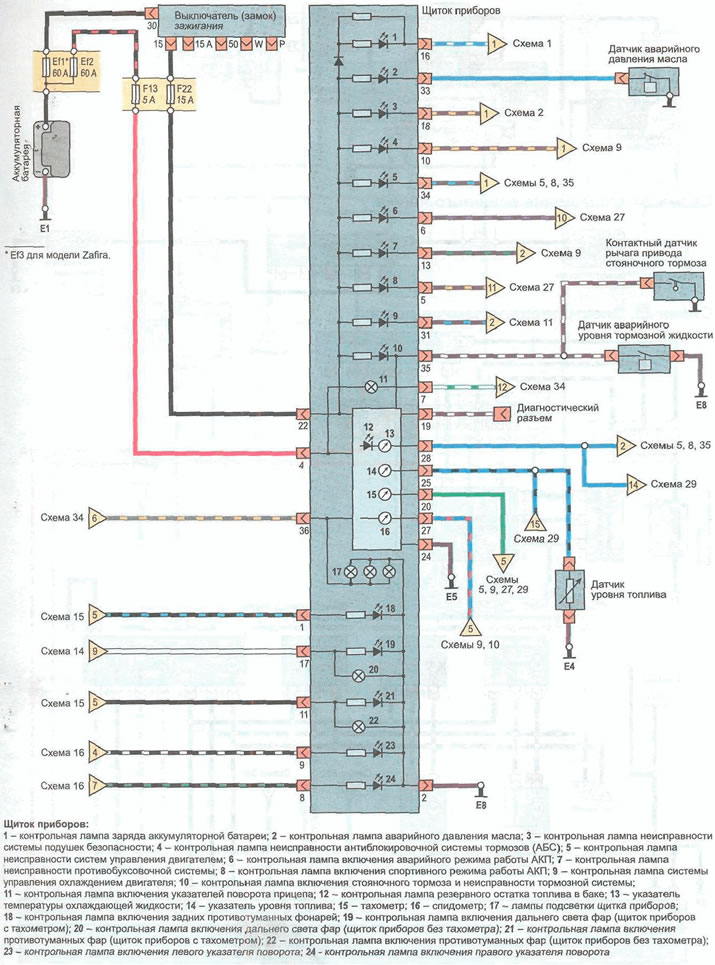

Схема 26. Щиток приборов (Opel Zafira A)

Схема 26. Щиток приборов

Обозначения на схемах электрооборудования и соединения с массой находятся здесь →

Информация взята с сайта OPELBOOK.ru

Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском

Проверка статьи: Чернов Александр
