Обозначения на схемах электрооборудования и соединения с массой находятся здесь →

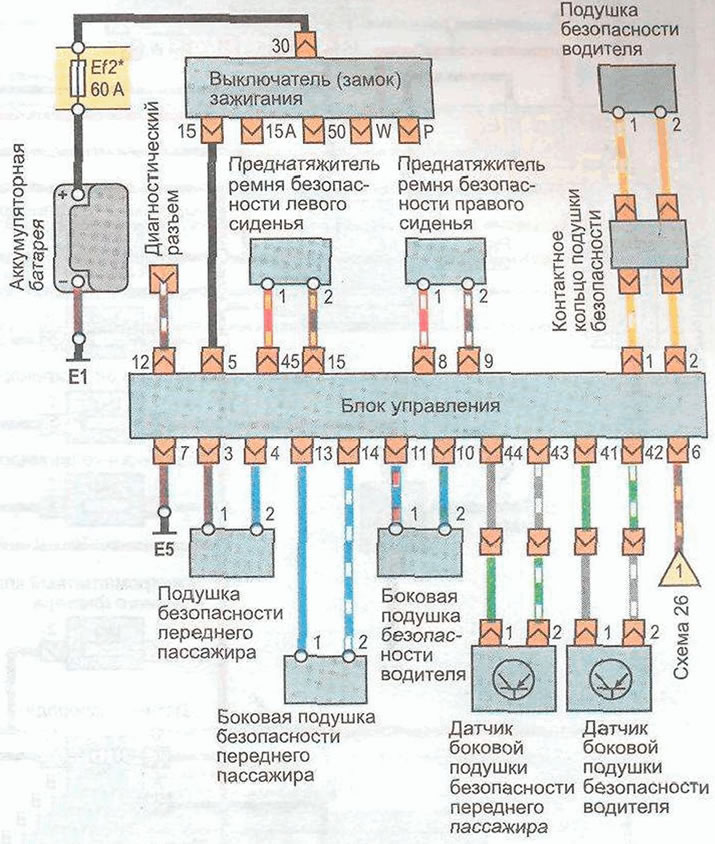

Схема 2. Система управления подушками безопасности (Opel Zafira A)
Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Проверка статьи: Чернов Александр
