Оглавление: Контрольные лампы ⬇ Блок управления ⬇ Датчик уровня охлаждающей жидкости ⬇ Датчик уровня жидкости в бачке…⬇ Датчик уровня тормозной жидкости ⬇ Датчик уровня моторного масла ⬇ Датчик повреждения ламп ⬇
1. Отсоедините отрицательный провод аккумулятора.
Контрольные лампы
2. Контрольные лампы расположены на приборной панели. Снятие и установка описаны в Главе 19.
Блок управления
Снятие
3. Блок управления находится с пассажирской стороны позади панели, выше бардачка.
4. Снимите сборку бардачка, как описано в Разделе 11.
5. Отсоедините контакт провода блока управления, затем отсоедините блок управления от крепления и извлеките блок.
Установка
6. Установка проводится в обратной последовательности.
Датчик уровня охлаждающей жидкости
Снятие
7. Датчик уровня охлаждающей жидкости - встроен в крышку расширительного бачка охлаждающей жидкости.
8. Отсоедините электропроводку от верха крышки, затем открутите крышку и снимите ее с расширительного бачка.
9. Если датчик неисправен - замените крышку.
Установка
10. Установка проводится в обратной последовательности.
Датчик уровня жидкости в бачке омывателя
Снятие
11. Датчик установлен сбоку питательного бачка.
12. Отсоедините электропроводку от датчика, затем открутите датчик от питательного бачка. Если уровень жидкости - выше уровня датчика, то закупорьте отверстие.
Установка
13. Установка проводится в обратной последовательности.
Датчик уровня тормозной жидкости
14. Процедура аналогична описанной для датчика уровня охлаждающей жидкости в пунктах 7-10.
Датчик уровня моторного масла
Снятие
15. Затяните ручной тормоз, поддомкратьте переднюю часть автомобиля и установите ее на осевые подпорки.
16. На моделях DOHC, снимите нижнюю защитную пластину двигателя, как описано в Разделе 11.
17. Отсоедините контакт провода датчика.

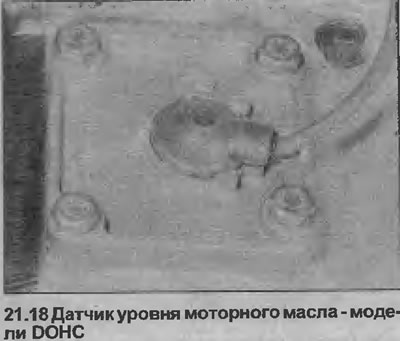

18. Открутите три или четыре винта крепления датчика, в зависимости от модели, и извлеките датчик (см. иллюстрацию).
19. Осмотрите состояние кольцевого уплотнения и замените его,если необходимо.
Установка
20. Установка проводится в обратной последовательности. В заключение, проверьте и если необходимо дополните уровень моторного масла.
Датчик повреждения ламп
Снятие
21. Датчик повреждения ламп установлен позади панели предохранителей/реле.
22. Выпустите крепежные скобы в нижней части панели предохранителей /реле и наклоните ее вперед.
23. Вытяните датчик из гнезда.
Установка
24. Установка производится в обратной последовательности.
