Система керування дизельним двигуном F9Q 760, F9Q 762, EDC 15 С13 (Opel Vivaro A)

            0

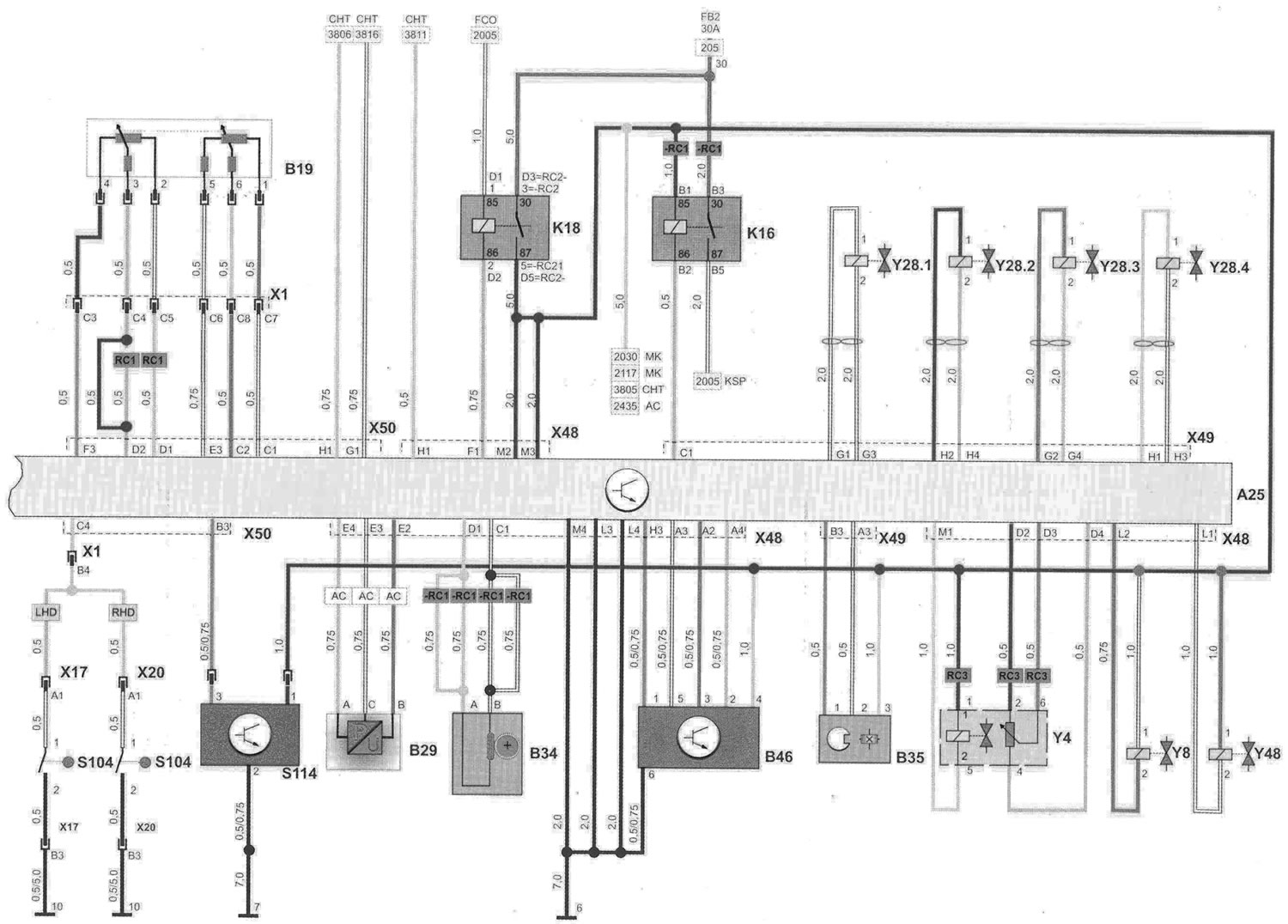

Система керування дизельним двигуном F9Q 760, F9Q 762, EDC 15 С13



Система керування дизельним двигуном F9Q 760, F9Q 762, EDC 15 С13
Відкрити велику картинку в новій вкладці →


Підписи елементів принципових електричних схем з'єднань тут →

Скорочення елементів принципових електричних схем з'єднань тут →

Колірне маркування проводів
BGБезбарвнийVTФіолетовий
PKРожевийGYКоричневий
BNКоричневийWHБілий
RDЧервонийOGПомаранчевий
GNЗеленийYEЖовтий

Текст було скопійовано з порталу: OpelBook


Ця стаття доступна на російською, англійській, болгарською, білоруською, сербською, хорватською, румунською, польською, словацькою, угорською
Перевірка статті: Мещеряків Дамір
