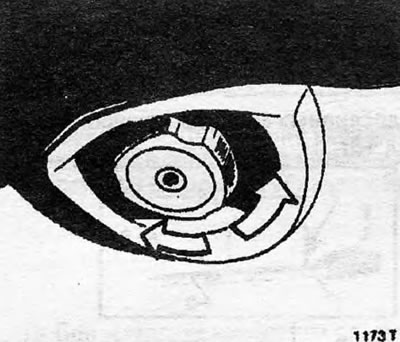

Рисунок 11.60. Ручка контроля снимающейся крышки люка. Приводите крышку люка в действие, вращая ручку в направлении, указанном стрелками

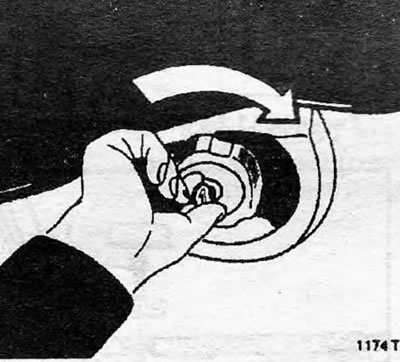

Рисунок 11.61. Поворачивание центрального шурупа ручки контроля крышки люка
1. Для того, чтобы поднять или опустить этот тип люка (устанавливаемого в качестве дополнительного оборудования), вращайте ручку контроля.
2. Для того, чтобы снять крышку люка, установите его в закрытое положение, а затем используйте монету, чтобы отвернуть шуруп, который расположен в центре ручки контроля.
3. Слегка поднимите панель люка и нажмите на рычаг высвобождения, чтобы отсоединить предохранительную защелку (см. Рисунок 11.62).

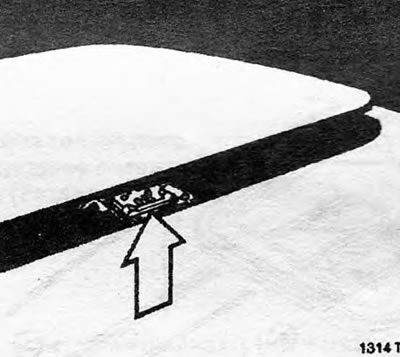

Рисунок 11.62. Предохранительная защелка крышки люка — указана стрелкой
4. Работая снаружи автомобиля, поместите опору под панель люка и снимите ее с креплений, расположенных в переднем крае.
5. Установите вращением ручку контроля в полностью закрытое положение.
6. На задней поверхности спинки заднего сидения предусмотрен специальный мешок для крышки люка. Поместите в него стеклянную панель крышки люка таким образом, чтобы ее изогнутая поверхность была обращена к спинке сидения, а язычки петель были направлены вниз (см. Рисунок 11.63).

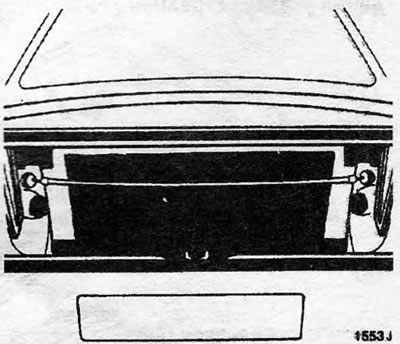

Рисунок 11.63. Хранение панели крышки люка снимающегося типа
7. Для установки крышки люка на место, установите ручку контроля в положение "открыто" и присоедините панель к креплениям и предохранительной защелке.
