Оглавление: Левая головка блока цилиндров ⬇ Правая головка блока цилиндров ⬇ Блок цилиндров ⬇ Передняя крышка двигателя ⬇ Верхний впускной коллектор ⬇ Нижний впускной коллектор ⬇ Масляный поддон ⬇
Левая головка блока цилиндров

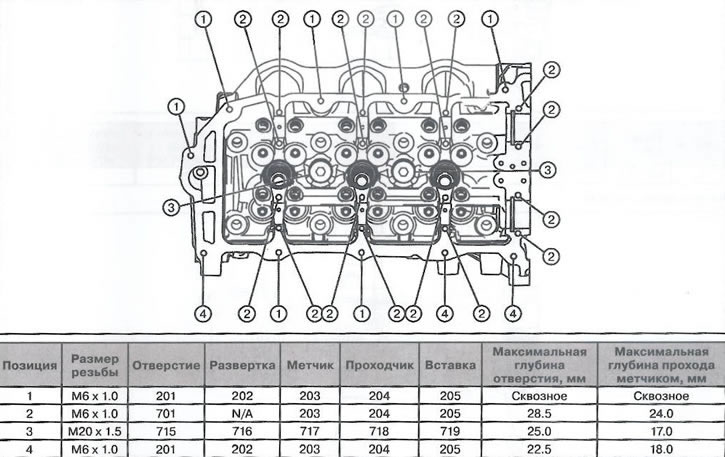

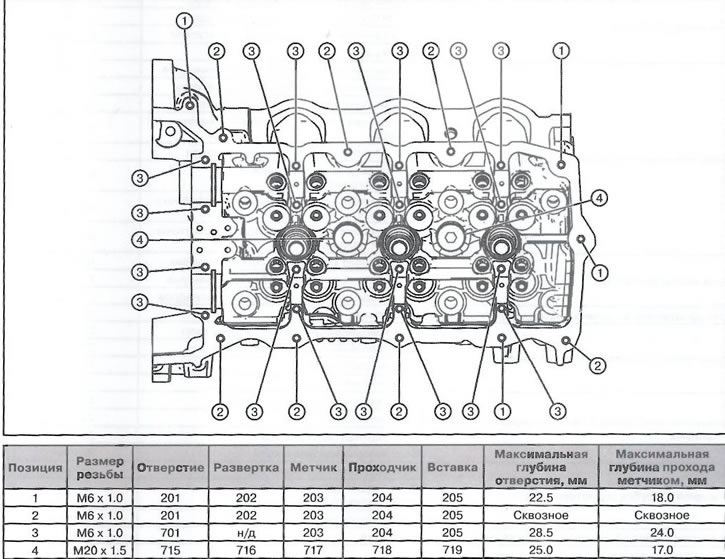

Вид сверху
Вид спереди

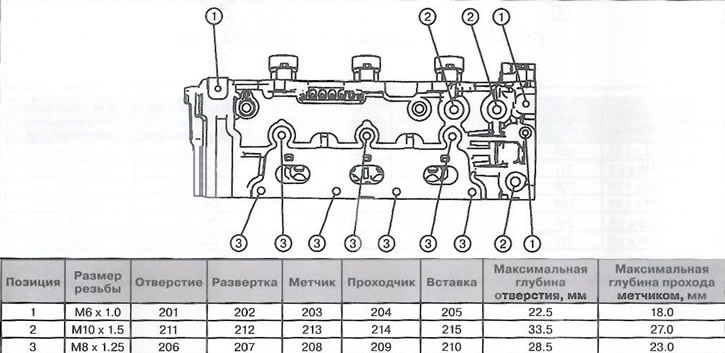

Вид со стороны впуска

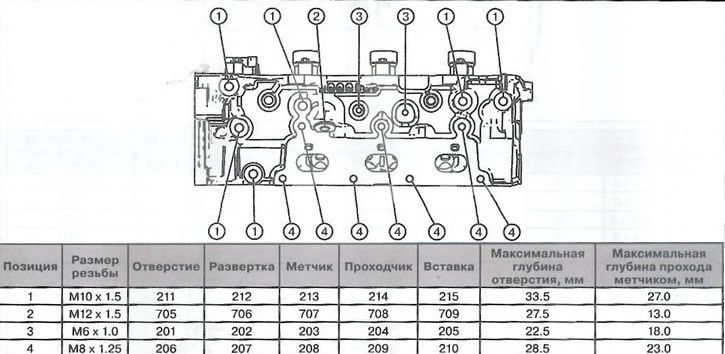

Вид со стороны выпуска
Вид сзади
Правая головка блока цилиндров
Вид сверху
Вид спереди
Вид со стороны впуска
Вид со стороны выпуска
Вид сзади
Блок цилиндров

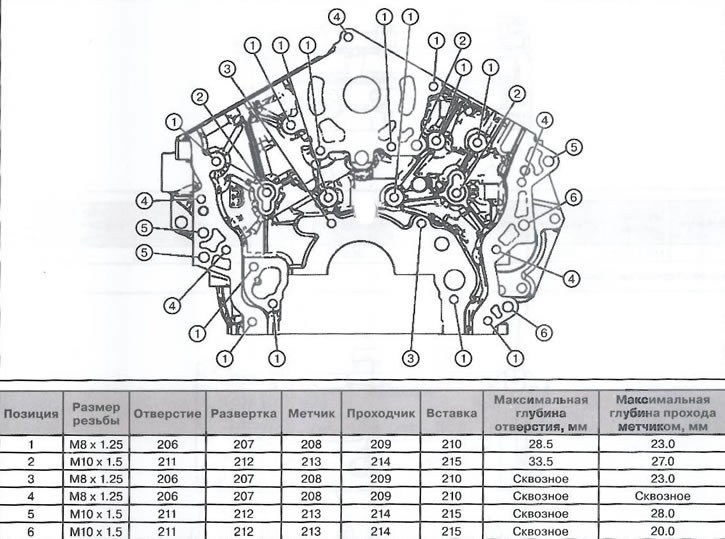

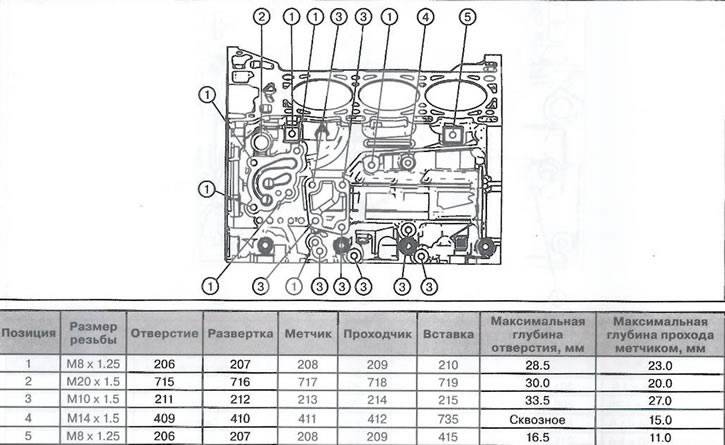

Вид спереди (LP1)
Вид спереди (LY7)

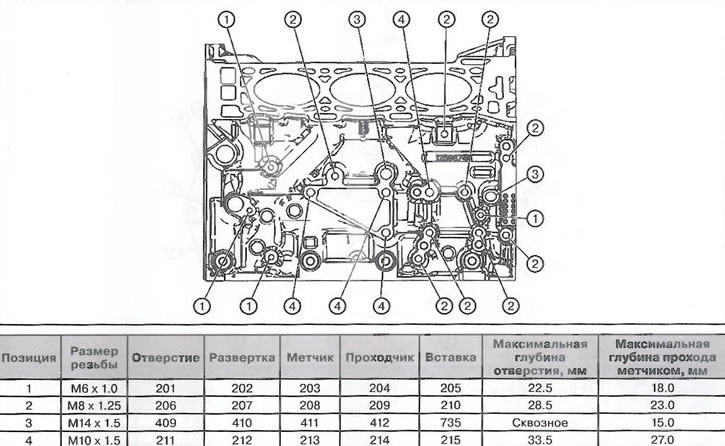

Вид слева
Вид справа (LP1)
Вид справа (LY7)
Вид сзади

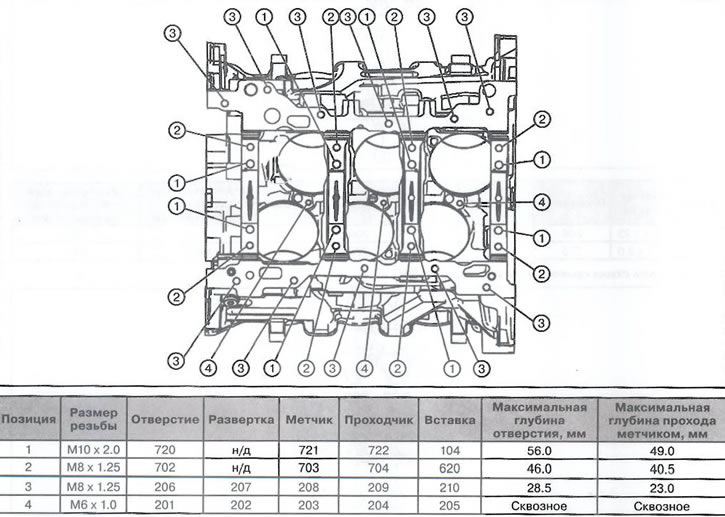

Вид снизу
Вид на плоскость стыка левого ряда цилиндров (LP1)
Вид на плоскость стыка левого ряда цилиндров (LY7)
Вид на плоскость стыка правого ряда цилиндров (LP1)
Вид на плоскость стыка правого ряда цилиндров (LY7)

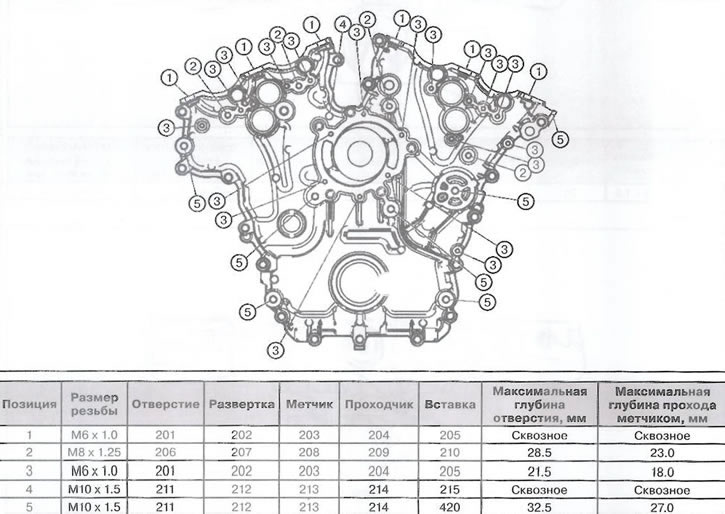

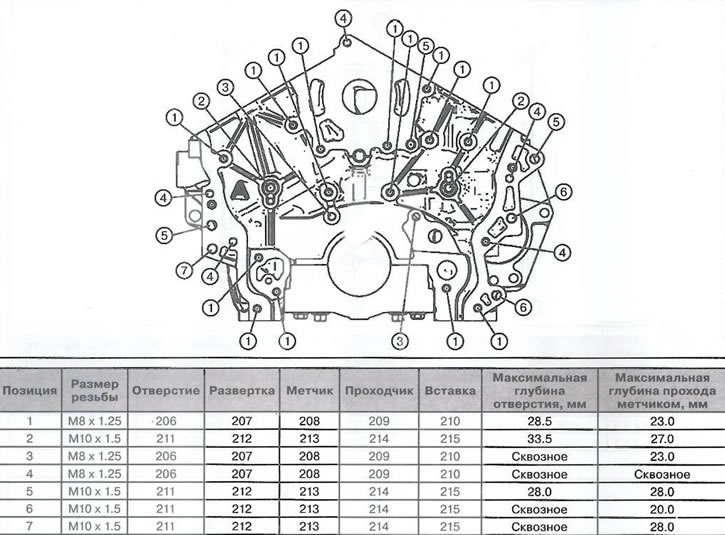

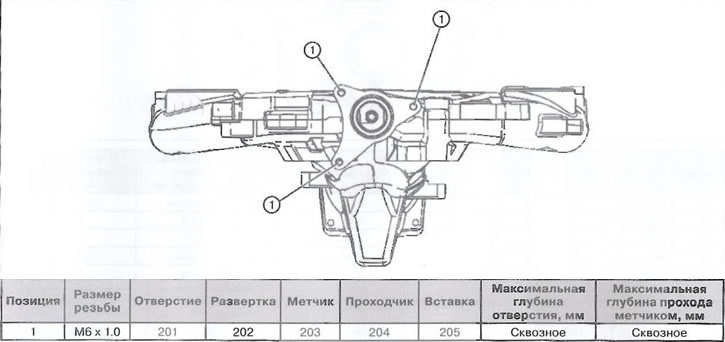

Передняя крышка двигателя
Верхний впускной коллектор

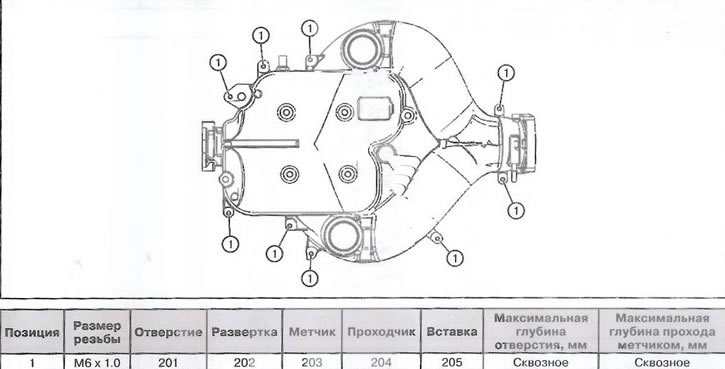

Вид сверху
Вид спереди
Вид сзади
Нижний впускной коллектор

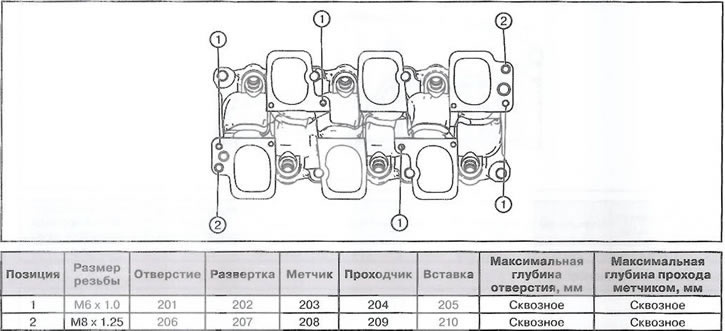

Вид сверху
Масляный поддон
Вид спереди (привод на заднюю ось)
Вид спереди (полный привод)

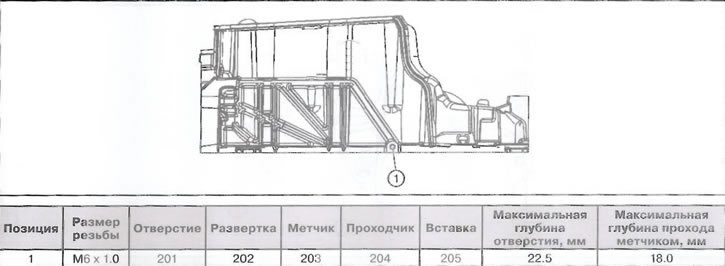

Вид слева (привод на заднюю ось)
Вид слева (полный привод)
Вид справа (привод на заднюю ось)
Вид справа (полный привод)
Вид сзади (привод на заднюю ось)
Вид сзади (полный привод)

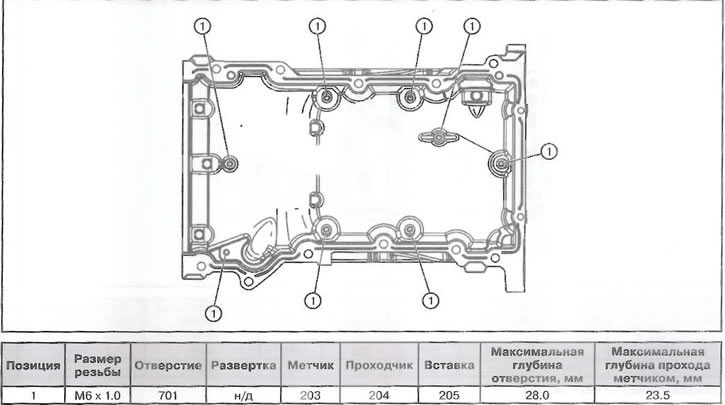

Вид сверху (привод на заднюю ось)
Вид сверху (полный привод)
