Демонтируйте среднюю консоль.
Демонтируйте узел рычага переключения передач.

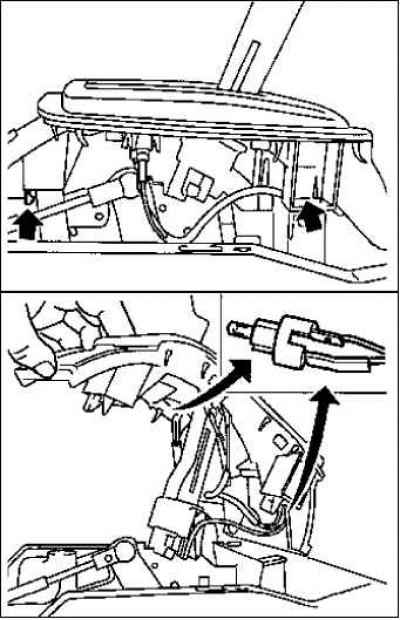

Открепите вставку автоматического блока консоли (стрелки) и потянуть вверх.
Выньте лампы накаливания с патроном из вставки автоматического блока консоли.
Вытащите лампы из патрона.

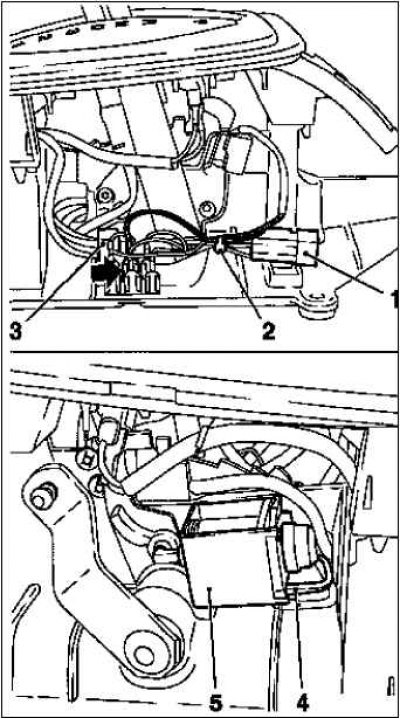

Открепите жгут проводов привода переключения передач от держателя жгута проводов 3.
Отсоедините кабельный хомут 2.
Отсоедините провод массы от заземляющей распределительной колодки (стрелка).

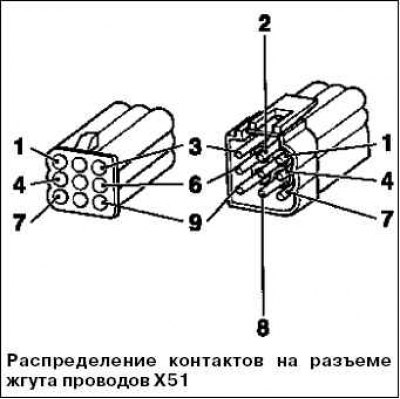

Отожмите от жгута проводов провод с пружинным контактом кнопочного переключателя режимов «экономичный/спортивный» (контакт 2 в разъеме Х51) и кнопочного выключателя зимней программы (контакт 3, 4 и 5 в разъеме Х51) с помощью приспособления MKM-923-22.
Примечание. Следите за порядком распределения проводов.
Отсоедините разъем проводов 4 магнитного выключателя стопорного приспособления рычага переключения передач 5.
Разъем жгута проводов 1 открепите от узла рычага переключения передач и убрать жгут проводов привода переключения передач.

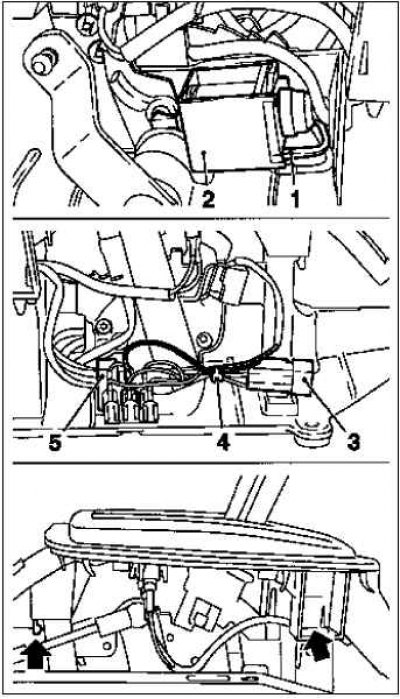

Присоедините разъем проводов 1 магнитного переключателя рычага переключения передач 2.
Вдавите провод с пружинным контактом кнопочного переключателя режимов «экономичный/спортивный» (контакт 2 в разъеме Х51) и кнопочного выключателя зимней программы (контакт 3, 4 и 5 разъема Х51) в разъем жгута проводов.
Примечание. Следите за порядком распределения проводов.
Зафиксируйте разъем жгута проводов в узле рычага переключения передач.
Присоедините провод массы заземляющей распределительной колодки.
Зафиксируйте лампы накаливания с патроном во вставке автоматического блока консоли.
Вставьте лампы в патрон.
Зафиксируйте вставку автоматического блока консоли.
Зафиксируйте жгут проводов привода переключения передач в держателе жгута проводов 5.
Закрепите жгут проводов привода переключения передач кабельным хомутом 4.
Вмонтируйте узел рычага переключения передач.
Установите среднюю консоль.
Проверьте функции обеспечения надежности рычага переключения передач.
