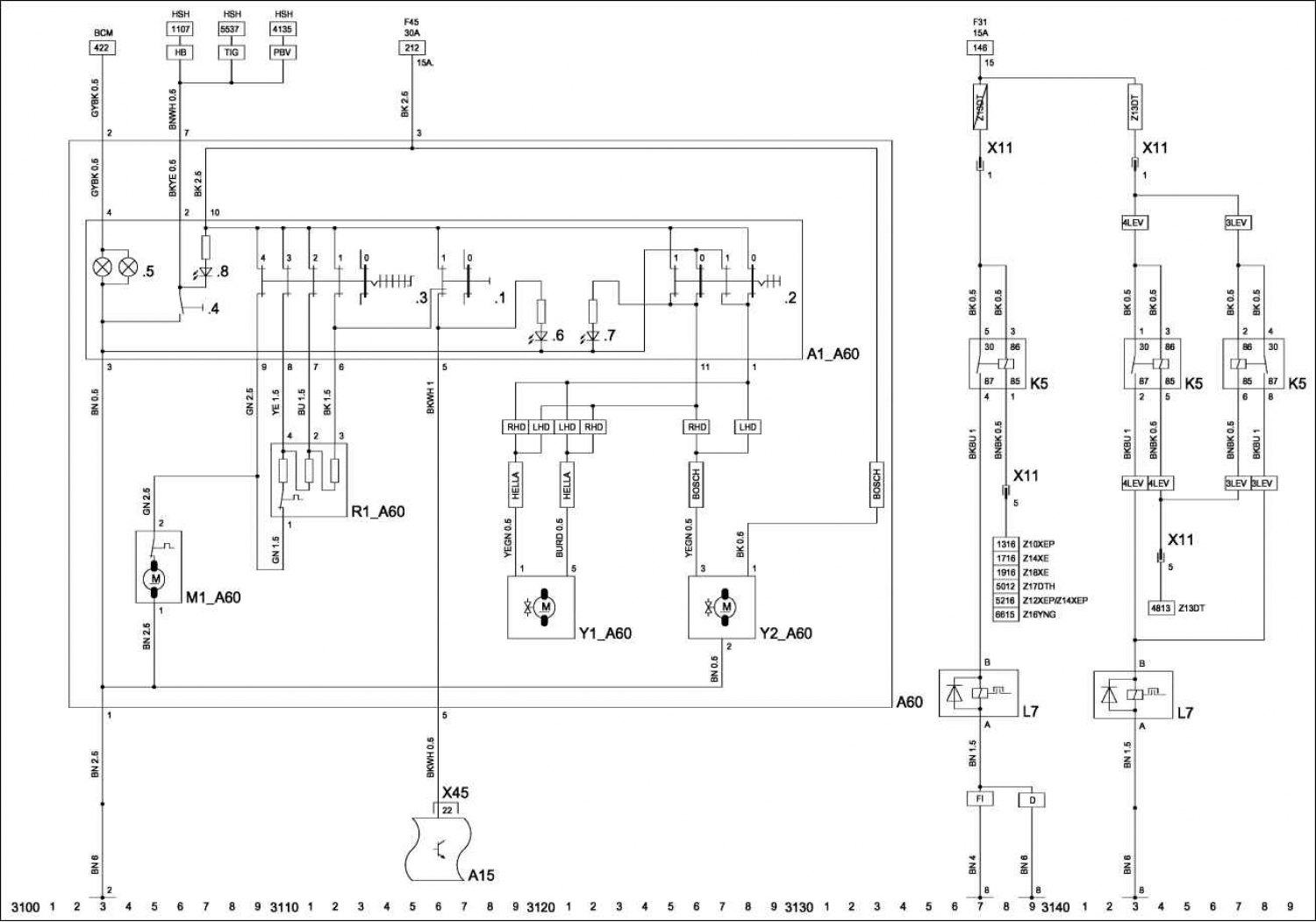

Схема № 26: кондиционер (Opel Corsa C)

Открыть большую картинку в новой вкладке →

---

Компоненты

A1-A60 – органы управления – кондиционер.

A15 – модуль управления кузовным оборудованием.

A1-A60.1 – переключатель – компрессор.

A60 – узел – кондиционер.

A1-A60.2 – выключатель – циркуляция воздуха.

K5 – реле – компрессор, кондиционер.

A1-A60.3 – выключатель – вентилятор, кондиционер.

L7 – сцепление – компрессор, кондиционер.

A1-A60.4 – выключатель – обогрев заднего окна.

M1-A60 – электродвигатель – вентилятор, пассажирский салон, кондиционер.

A1-A60.5 – освещение – органы управления, кондиционер.

R1-A60 – дополнительный резистор – вентилятор, пассажирский салон.

A1-A60.6 – контрольная лампа – кондиционер.

Y1-A60м – привод – рециркуляция.

A1-A60.7 – контрольная лампа – циркуляция воздуха.

Y2-A60 – привод – рециркуляция.

A1-A60.8 – контрольная лампа – обогрев заднего окна.

Разъемы

X11 – передняя часть кузова и вентилятор.

X45 – панель приборов и модуль управления кузовным оборудованием.

Точки соединения с массой

2 – туннель.

8 – шасси.

Сокращения

3LEV – 3 ступенчатый вентилятор.



Hella – Hella.

4LEV 4 – ступенчатый вентилятор.

HSH – обогрев заднего окна.

15 – 12 вольт при включенном зажигании.

LHD – левостороннее управление.

15A. – 12 вольт при включенном зажигании (15A).

PBV – Combo.

15A – 15 ампер.

RHD – правостороннее управление.

30A – 30 ампер.

BCM – модуль управления кузовным оборудованием.

Z10XEP – двигатель Z10XEP.

Bosch – Bosch.

Z12XEP/Z14XEP – двигатель Z12XEP/Z14XEP.

D – дизель.

Z13DT – двигатель Z13DT.

F31 – предохранитель F31.

Z14XE – двигатель Z14XE.

F45 – предохранитель F45.

Z16YNG – двигатель Z16YNG.

FI – бензин.

Z17DTH – двигатель Z17DTH.

HB – хэтчбэк.

Z18XE – двигатель Z18XE.
