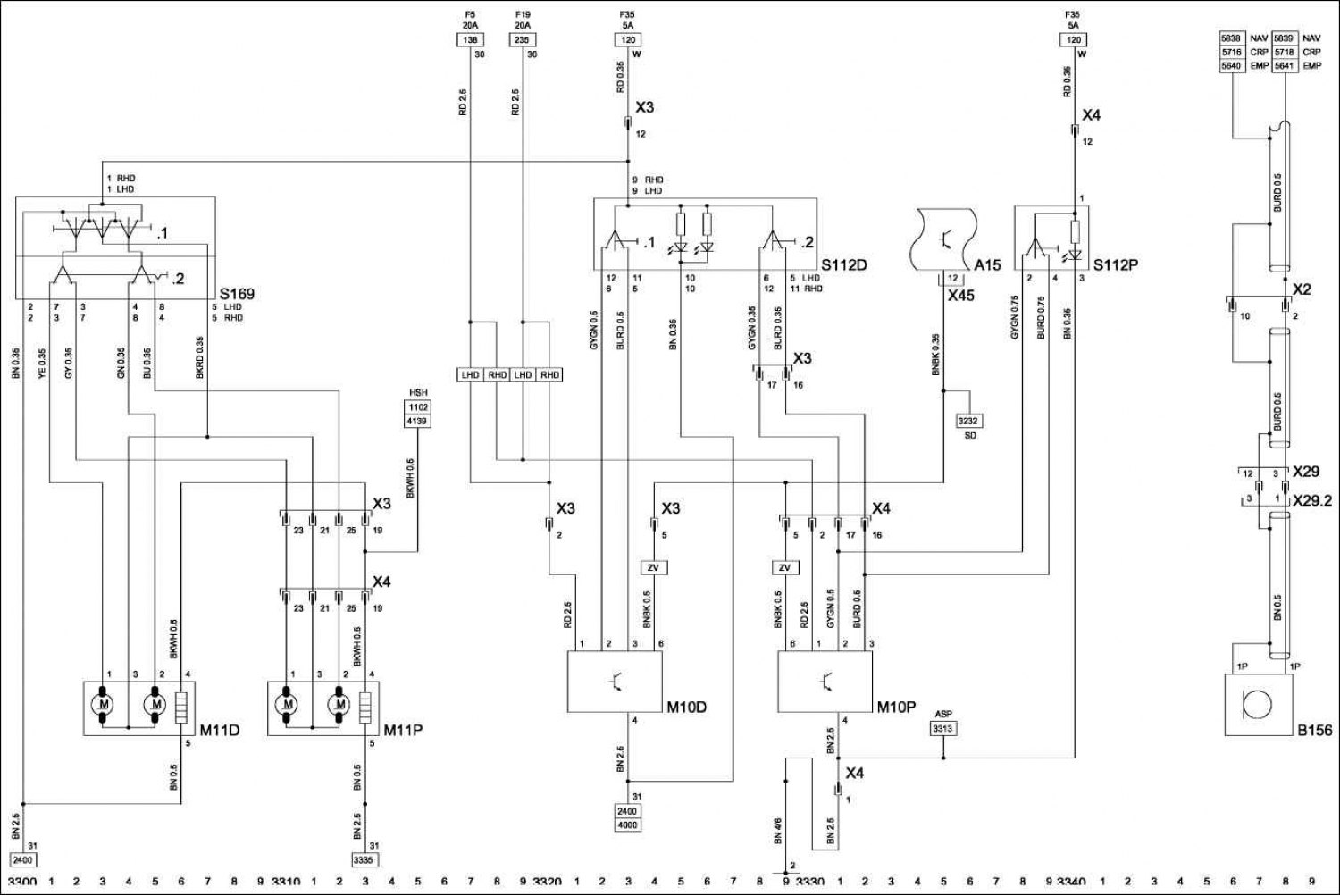

Схема № 23: cтеклоподъемники и наружное зеркало заднего вида (Opel Corsa C)

Открыть большую картинку в новой вкладке →

---

Компоненты

A15 – модуль управления кузовным оборудованием.

S112D. 1 – переключатель – стеклоподъемник, дверь водителя.

B156 – микрофон.

S112D. 2 – переключатель – стеклоподъемник, дверь переднего пассажира.

M10D – электродвигатель – стеклоподъемник, дверь водителя.

S112P – переключатель – стеклоподъемник, дверь переднего пассажира.

M10P – электродвигатель – стеклоподъемник, дверь переднего пассажира.

S169 – выключатель – наружное зеркало.

M11D – узел зеркала – дверь водителя.

S169.1 – выключатель – регулировка наружного зеркала.

M11P – узел зеркала – дверь пассажира.

S169.2 – выключатель – наружное зеркало, левое/правое.

S112D – переключатель – стеклоподъемник.

Разъемы

X2 – приборная панель и задняя часть кузова, левая.

X29 – задняя часть кузова, левая и микрофон/датчик и система охранной противоугонной сигнализации, пассажирский салон.

X3 – панель приборов и дверь водителя.

X29.2 – задняя часть кузова, левая и микрофон.

X4 – панель приборов и дверь переднего пассажира.



X45 – панель приборов и модуль управления кузовным оборудованием.

Точки соединения с массой

2 – туннель

Сокращения

5A – 5 ампер.

F35 – предохранитель F35.

20A – 20 ампер.

HSH – обогрев заднего окна.

30–12 вольт.

LHD – левостороннее управление.

31 – масса.

NAV – система навигации.

ASP – наружное зеркало.

RHD – правостороннее управление.

CRP – автомобильный телефон.

SD – люк в крыше.

EMP – радио.

W – 12 вольт при вставленном ключе.

F5 – предохранитель F5.

ZV – центральное управление дверными замками.

Источник находится на этом ресурсе: opelbook.ru

F19 – предохранитель F19.
