Оглавление: Снятие ⬇ Установка ⬇
Внимание! Перед ремонтными работами на гидроагрегате АБС или блоке управления для гидроагрегата АБС необходимо прочитать инструкцию по ремонту.
Снятие

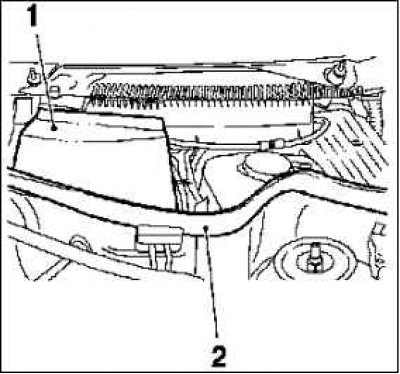

Уплотнение для бачка радиатора 2 отведите как можно дальше.
Защитную крышку 1 для главного тормозного цилиндра откиньте кверху.
Установите приспособление KM-558-10 на бачке для тормозной жидкости.

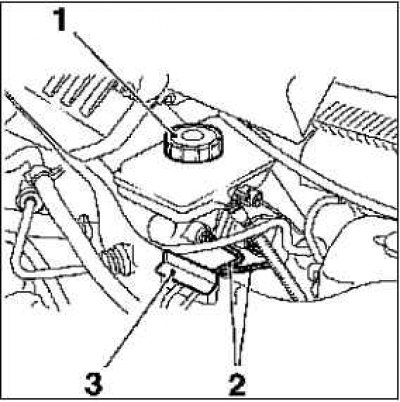

Отвинтите резьбовую крышку 1.
Налейте тормозную жидкость до края.
Завинтите с помощью KM-558-10.
Примечание. Соберите пролившуюся тормозную жидкость.
Ослабьте тормозные трубки 2 на главном тормозном цилиндре.
Ослабьте 2 гайки.
Демонтируйте направляющую для тормозной трубки 3 с торцевой панели.
Демонтируйте гидроагрегат АБС.

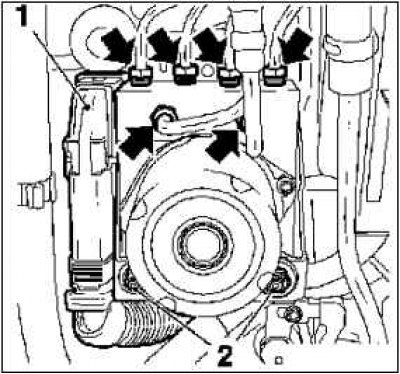

Демонтируйте все тормозные трубки с гидроагрегата.
Открутите 6 гаек (стрелки).
Примечание. Используйте трубный ключ. Обратить внимание на соответствие тормозной трубки.
Вставьте разъем жгута проводов 1.
Открутите 2 гайки 2.
Выкрутите гидроагрегат в торцевую панель через держатель.
Установка

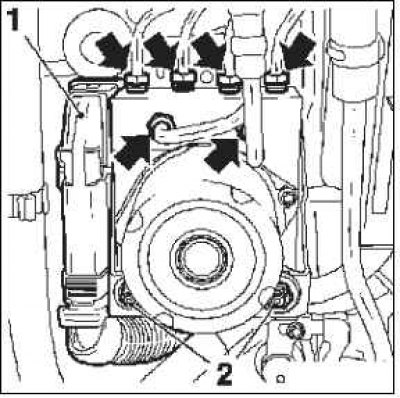

Смонтируйте гидроагрегат АБС.
Выкрутите гидроагрегат в держатель.
Закрутите 2 гайки 2 10 Н·м.
Вставьте разъем жгута проводов 1.
Смонтируйте все тормозные трубки в гидроагрегат.
Закрутите 6 гаек (стрелка) 16 Н·м.
Примечание. Используйте трубный ключ. Обратить внимание на соответствие тормозной трубки.
Смонтируйте тормозные трубки 2 на главном тормозном цилиндре.
Закрутите 2 гайки 16 Н·м.
Смонтируйте направляющую для тормозных трубок 3 на торцевой панели.
Удалите воздух из тормозной системы и проверьте герметичность.
Защитную крышку 1 для главного тормозного цилиндра откиньте кверху.
Смонтируйте уплотнение на бачке радиатора 2.
При замене блока управления: программируйте блок управления АБС.
