Снятие и установка тормозных колодок заднего колеса (Opel Corsa C)

Снятие

Снимите заднее колесо.

Снимите тормозной барабан.

Отсоедините верхнюю пружину плоскогубцами для тормозных пружин.

Снимите удерживающий хомут.

Отсоедините регулировочный рычаг с пружиной.

Снимите регулировочный модуль с термозажимом, Немного разведите тормозные колодки.

Поверните чашки пружин сжатия с обеих сторон с помощью специального инструмента КМ 346 до освобождения пружин.

Снимите переднюю тормозную колодку и отсоедините пружину.

Отсоедините заднюю тормозную колодку от троса стояночной тормозной системы и снимите.

Установка

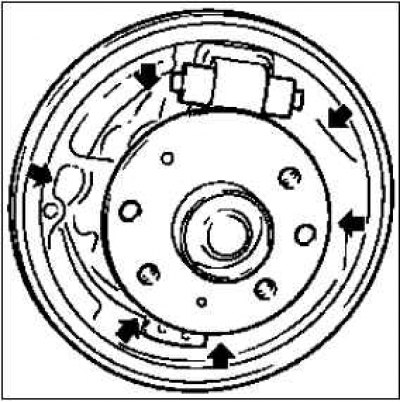

Очистите тормозной щит и покройте с обеих сторон противоскрипной смазкой все сопрягаемые поверхности тормозных колодок в области стрелок.



Очистите тормозной барабан.

Проверьте колесный тормозной цилиндр на утечку, замените в случае необходимости.

Проверьте стопорные пружины и крепления на наличие повреждений, замените в случае необходимости.

Проверьте тормозные колодки на наличие трещин, замасливания и износа, замените тормозные колодки в случае необходимости.

Проверьте тормозные барабаны на наличие трещин и поверхности тормозных колодок на наличие рисок – в случае необходимости: проточите тормозной барабан или замените тормозной барабан.



Установите заднюю тормозную колодку в трос стояночной тормозной системы.

Примечание. Перед монтажом тормозных колодок, убедитесь в том, что трос стояночной тормозной системы находится в направляющей на тормозном щите.

Установите фиксатор, пружину сжатия и пластину с помощью специального инструмента КМ 346.

Закрепите фиксирующую пружину и установите колодку переднего тормозного механизма на направляющей.

Установите фиксатор, пружину сжатия и пластину передней тормозной колодки.



Установите регулировочный модуль.



Покройте резьбу силиконовой смазкой.

Примечание. Храповик не должен быть блокирован в конце модуля регулировки.

Установите модуль регулировки с термозажимом – убедитесь в правильности установки (стрелка).

Убедитесь в том, что пружинная шайба была установлена до установки регулировочного рычага.

Примечание. Установите новую пружинную шайбу, при монтаже новых тормозных колодок.

Установите регулировочный рычаг с пружиной.

Установите удерживающую скобу и верхнюю пружину плоскогубцами для тормозных пружин.

Установите тормозной барабан.

Установите заднее колесо и затяните моментом 110 Н·м.

Отрегулируйте барабанный тормозной механизм и стояночную тормозную систему.
