2. Расфиксируйте и рассоедините разъем электропроводки дополнительного отопителя, ослабьте хомуты крепления и отсоедините шланги системы охлаждения (смотрите иллюстрацию). Замечание: При отсоединении шлангов может пролиться некоторое количество охлаждающей жидкости, заранее подготовьте подходящую емкость для сбора вытекающей жидкости.

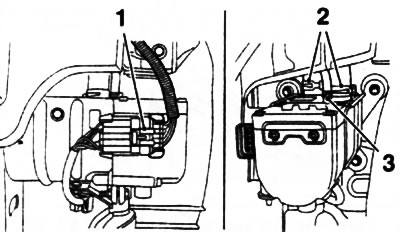

15.2. Разъем (1) электропроводки дополнительного обогревателя (дизельные модели): 2. Хомуты крепления шлангов системы охлаждения; 3. Топливный шланг
3. Отсоедините топливный шланг (см. иллюстрацию 15.2) и сразу же закройте отверстие подходящей заглушкой. При необходимости удалите следы вытекшего топлива.
4. Выверните 3 болта (смотрите иллюстрацию) и отделите дополнительный отопитель вместе с кронштейном крепления от кузова.

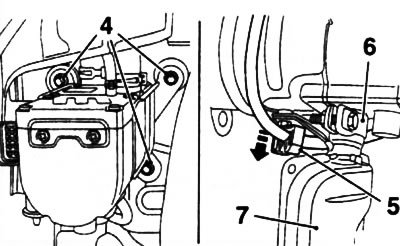

15.4. Болты (4) крепления дополни тельного отопителя(дизельные модели): 5. Держатель; 6. Крепежный хомут; 7. Приемная труба
5. Извлеките жгут электропроводки из держателя (см. иллюстрацию 15.4) и снимите держатель. Ослабьте крепежный хомут на приемной трубе, выверните крепежные болты и отделите приемную трубу от дополнительного отопителя.
6. Выверните 2 болта, снимите кронштейн крепления и снимите дополнительный отопитель.
7. Установка производится в порядке, обратном порядку снятия. Долейте охлаждающую жидкость и проверьте систему охлаждения на герметичность.
