Бензиновые модели
Топливный фильтр находится на днище автомобиля, справа, рядом с топливным баком. Для замены фильтра потребуются специальные щипцы HAZET 4501-1.
При замене топливного фильтра соблюдайте правила пожарной безопасности!
1. Сбросьте давление в системе питания (см. Главу Системы питания, выпуска и снижения токсичности отработавших газов).
2. Отсоедините отрицательный провод от батареи.
3. Поддомкратьте автомобиль и установите его на подпорки.
4. Поставьте под топливный фильтр подходящую емкость для сбора топлива.
5. Пометьте лентой шланги подачи и возврата топлива.
Расположение шлангов может быть определено по направлению стрелки на фильтре, стрелка указывает в направлении течения.
6. Раскройте быстроразъемные соединения топливных шлангов с помощью специальных щипцов HAZET 4501-1 и отсоедините оба шланга.

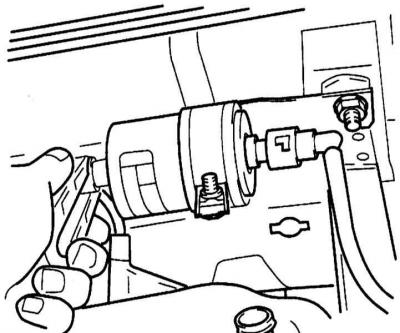

Раскрывание быстроразъемных соединений
Заполните топливный фильтр топливом после отсоединения шлангов.
7. Накройте штуцеры ветошью.
8. Разъедините разъем электропроводки и выньте фильтр из держателя.
9. Установите топливный фильтр так, чтобы стрелка на его корпусе указывала в направлении течения топлива, т.е. от бака к двигательному отсеку.
Правильная установка топливного фильтра
10. Установите снимавшиеся компоненты в обратном порядке.
Дизельные модели
1. Слейте топливо из фильтра (см. Раздел Удаление отстоя из топливного фильтра дизельного двигателя).
2. Отсоедините электропроводку от термочувствительного датчика-выключателя и элемента подогрева фильтра, установленных между топливным фильтром и его опорным кронштейном.
3. На двигателе 1.5 л отсоедините топливные шланги от крышки фильтра. Снимите топливный фильтр с держателем. Осторожно зажмите фильтр в тисках и выверните его крышку.
4. На двигателе 1.7 л отсоедините топливный фильтр от держателя и выньте его.

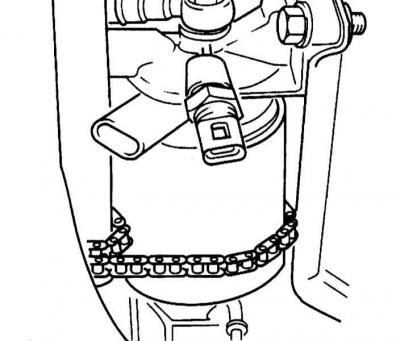

Снятие топливного фильтра
5. Тщательно вычистите корпус фильтра.
6. Закрепите новый фильтр от руки, предварительно смочив его уплотнение дизельным топливом. Перед установкой фильтра на двигателе 1.7 л наполните его дизельным топливом.
7. Закрепите топливные шланги, если они снимались.
8. Соедините разъем электропроводки подогрева топливного фильтра.
9. Запустите двигатель и прокачайте систему питания (см. Главу Системы питания, выпуска и снижения токсичности отработавших газов).
10. Проедьте на автомобиле и проверьте систему питания на утечки.
