Массогабаритные характеристики
Все цифры указаны приблизительно и могут изменяться в зависимости от модели. Для уточнения обратитесь к данным изготовителя.
Размеры и массы
См. Спецификации к Главе Органы управления и приемы эксплуатации.
Контрольные кузовные размеры

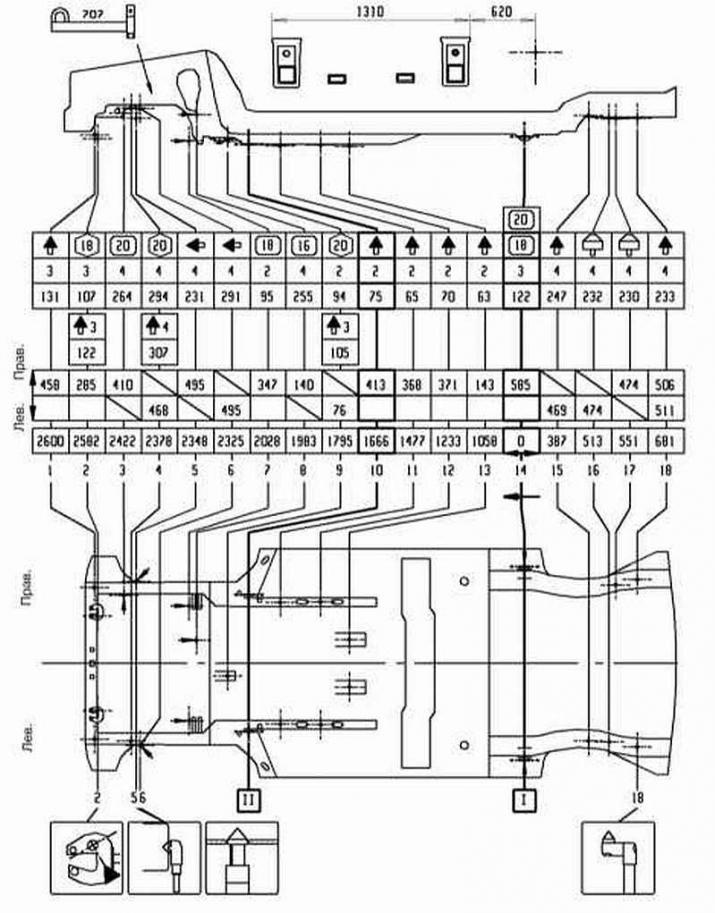

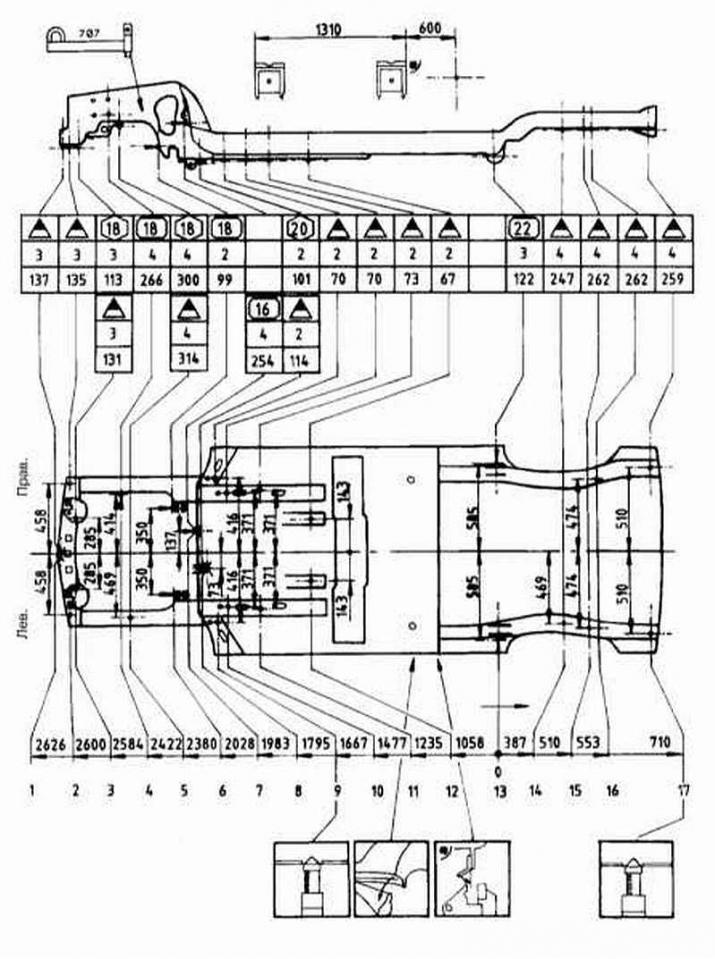

Модель Combo. Днище

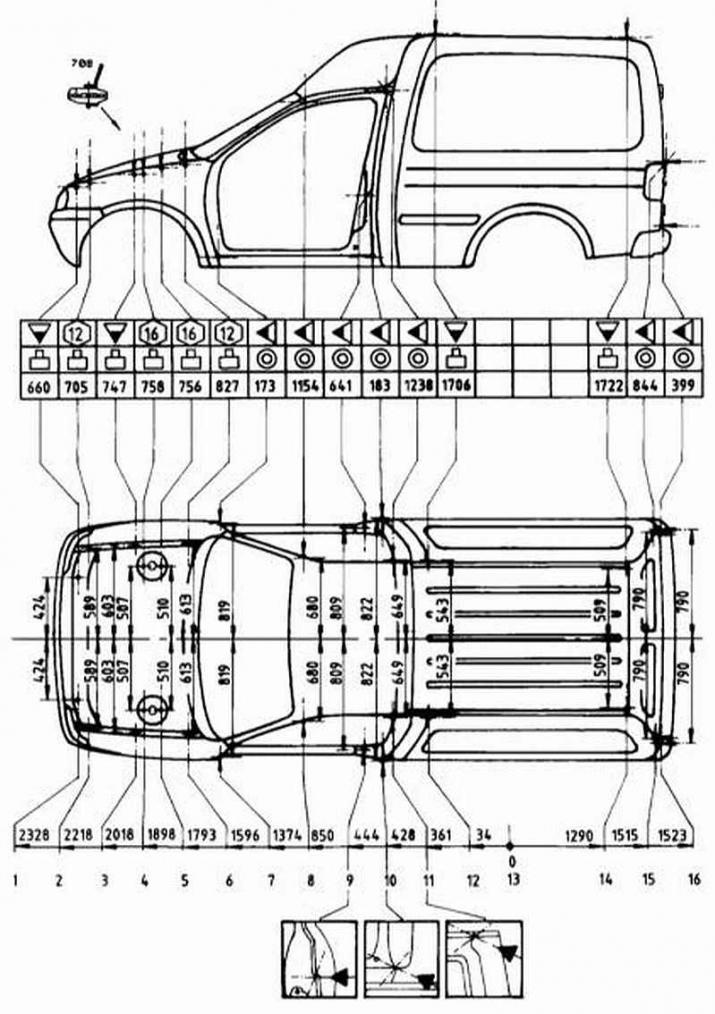

Модель Combo. Кузов

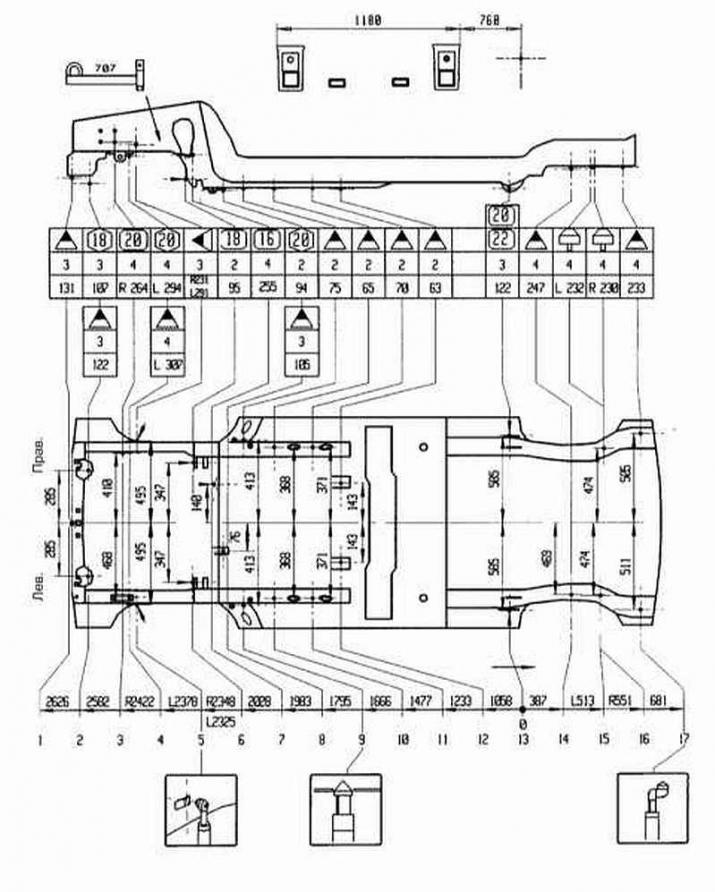

3-дверная модель Corsa с двигателем 1.2 л. Днище

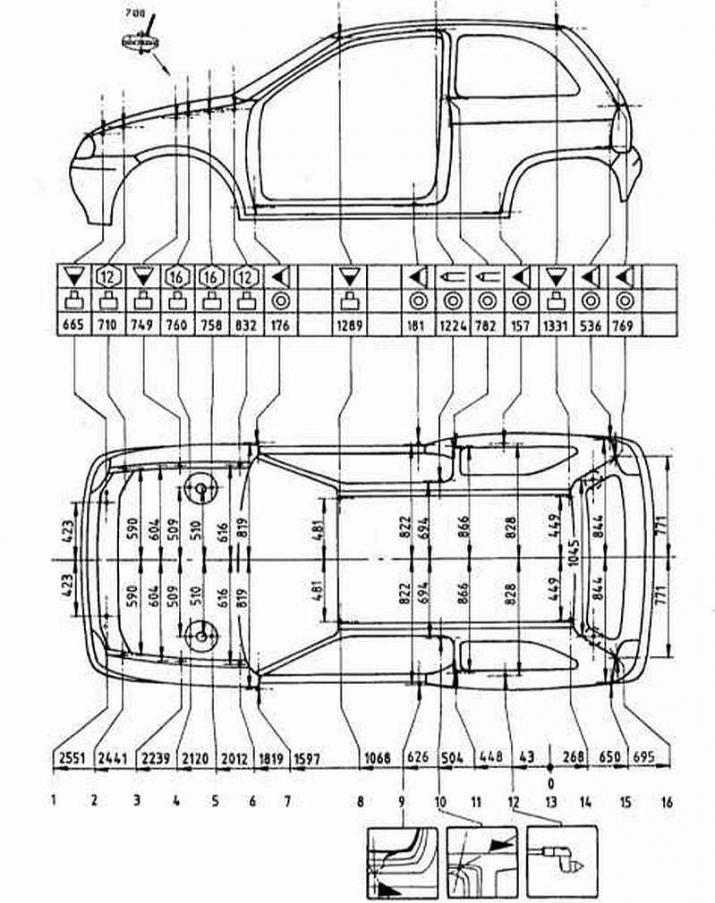

3-дверная модель Corsa. Кузов

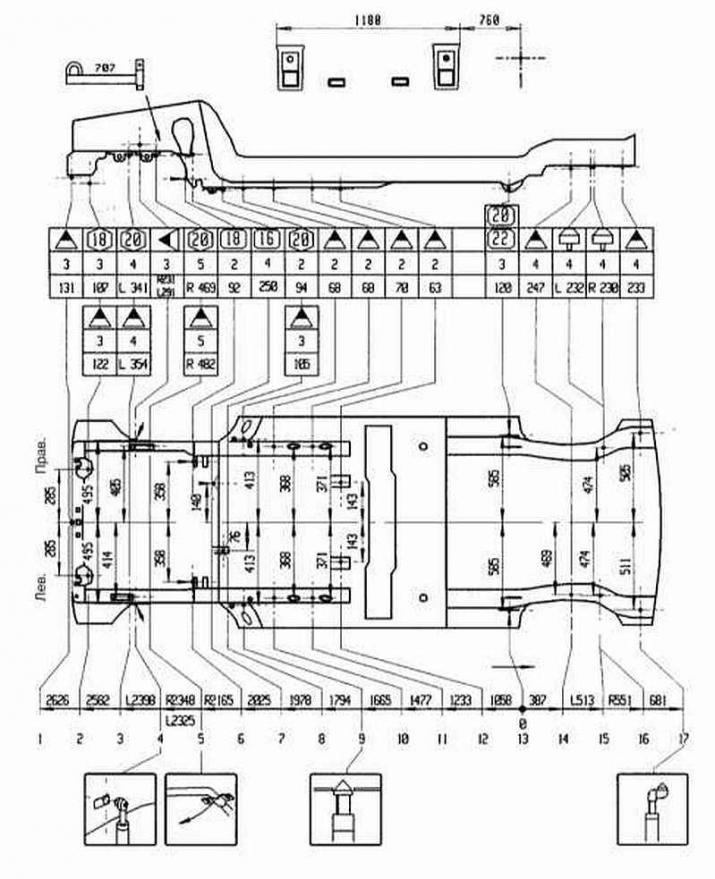

3-дверная модель Corsa с двигателем 1.4 л. Днище
3-дверная модель Corsa с дизельным двигателем. Днище

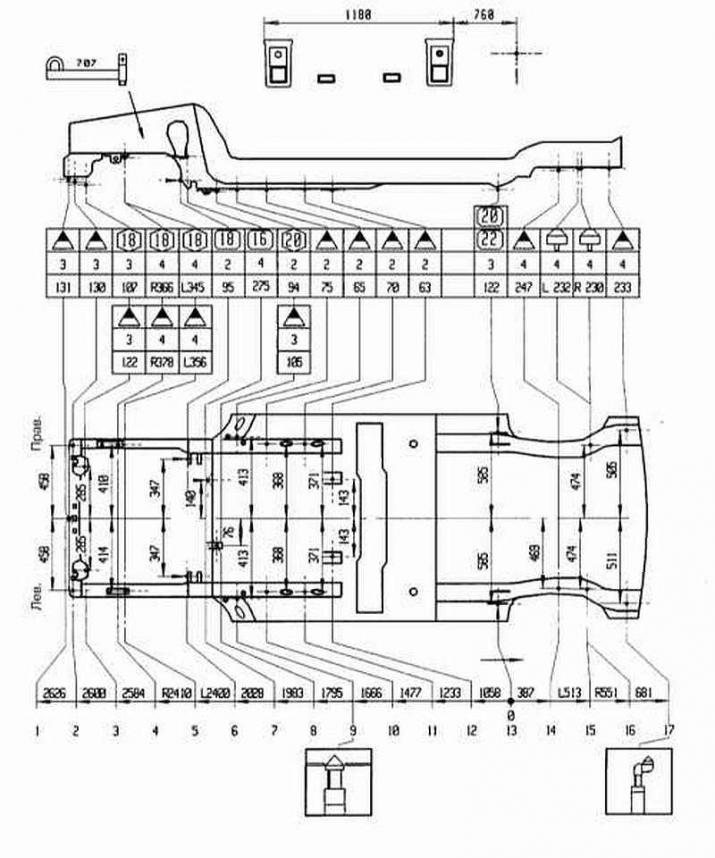

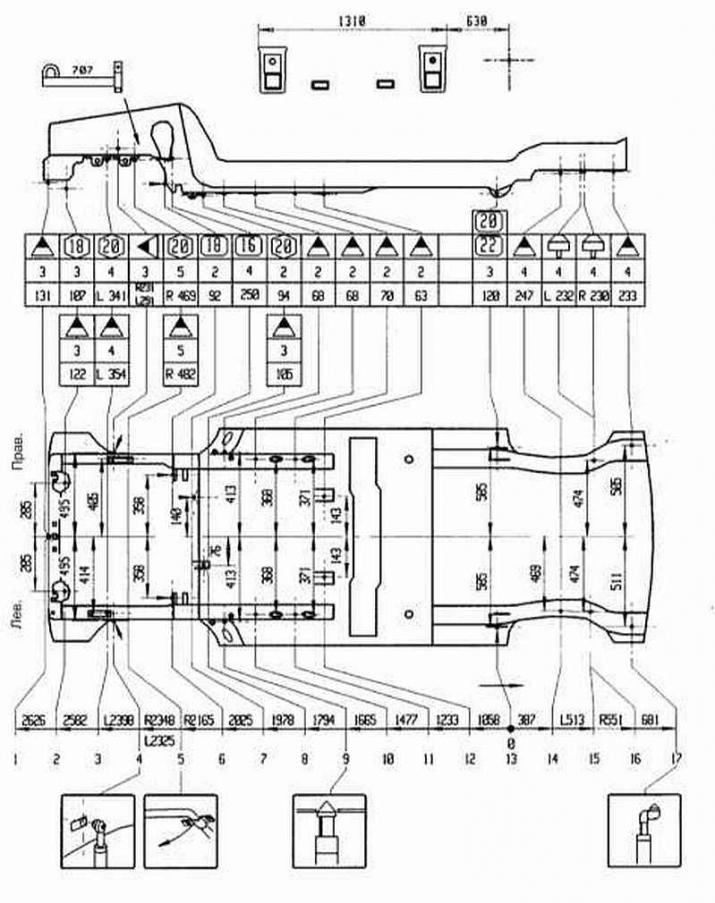

5-дверная модель Corsa с двигателями 1.2 и 1.4 л. Днище

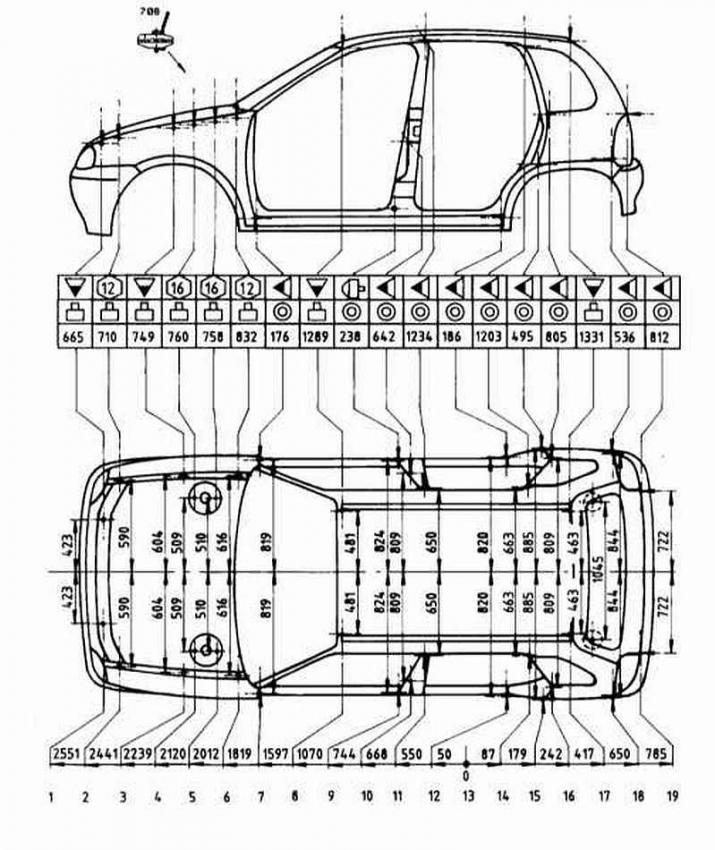

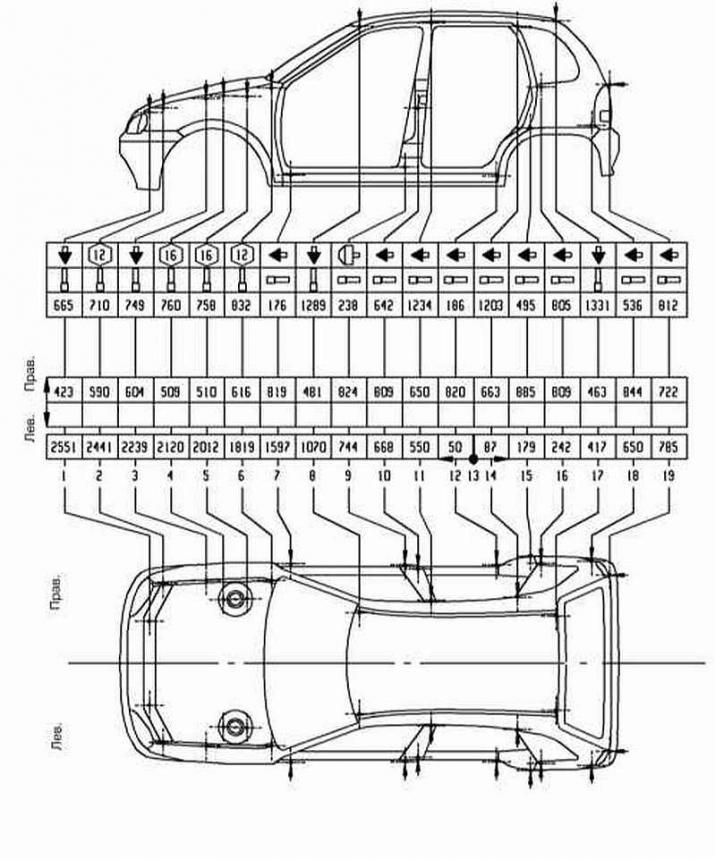

5-дверная модель Corsa с двигателями 1.2 и 1.4 л. Кузов
5-дверная модель Corsa с дизельным двигателем. Днище
5-дверная модель Corsa с дизельным двигателем. Кузов

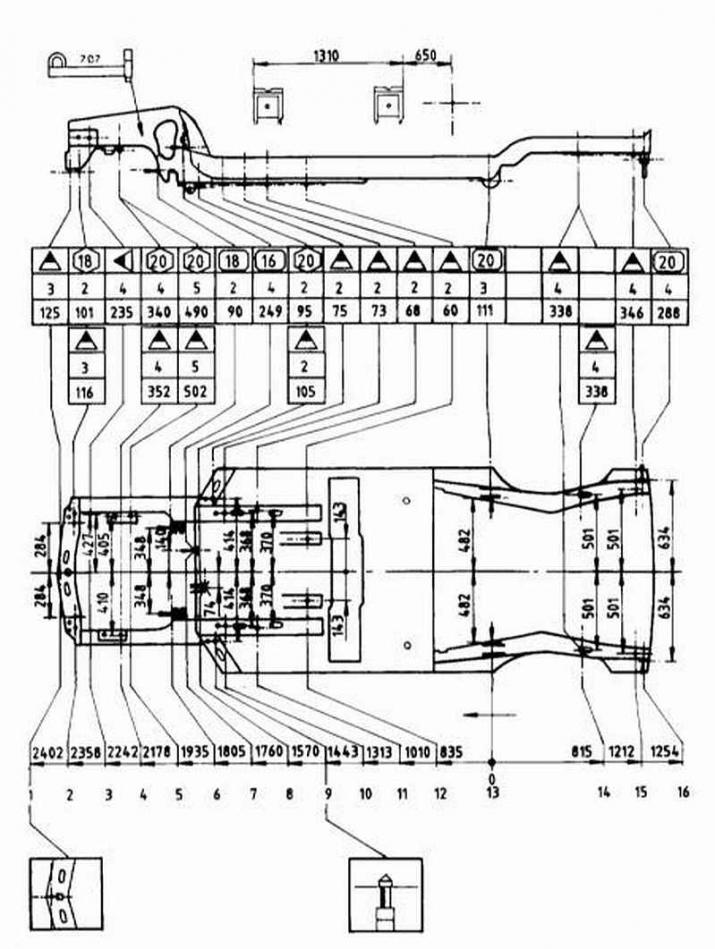

Модель Tigra. Днище

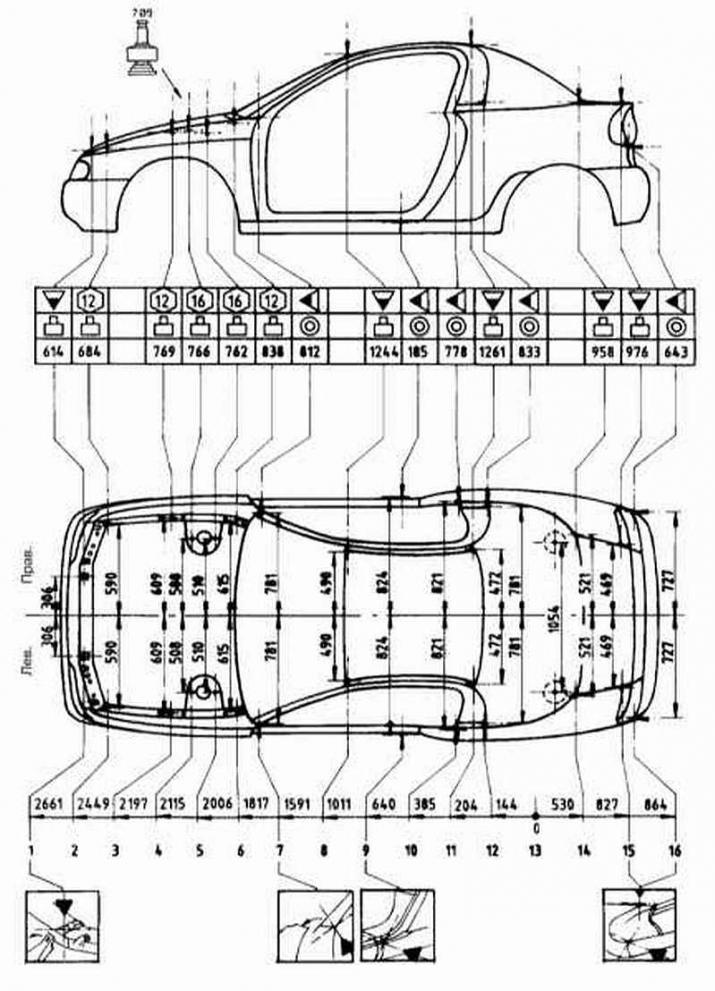

Модель Tigra. Кузов
Установочные размеры тягово-прицепного устройства
Выполнение монтажа тягово-сцепного устройства рекомендуется поручить специалистам автосервиса.

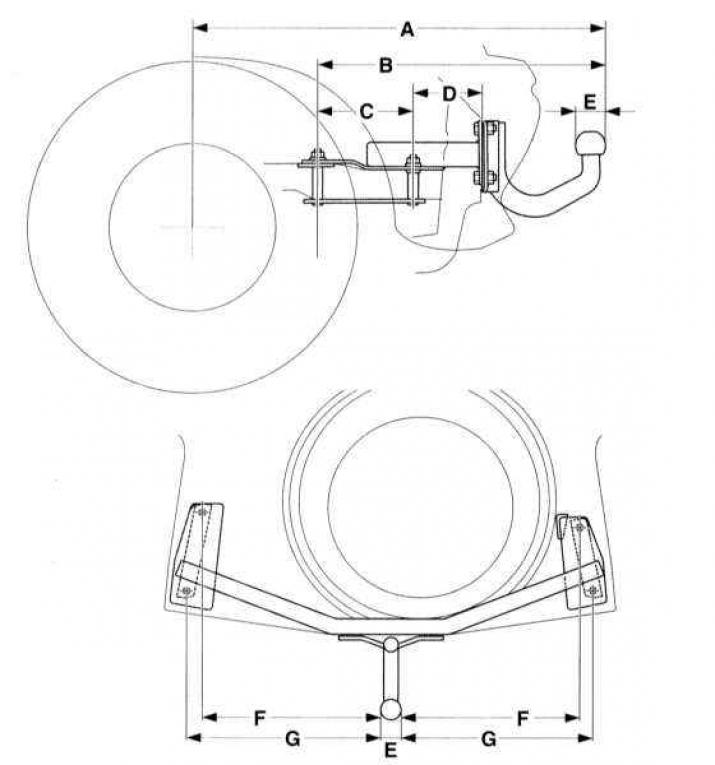

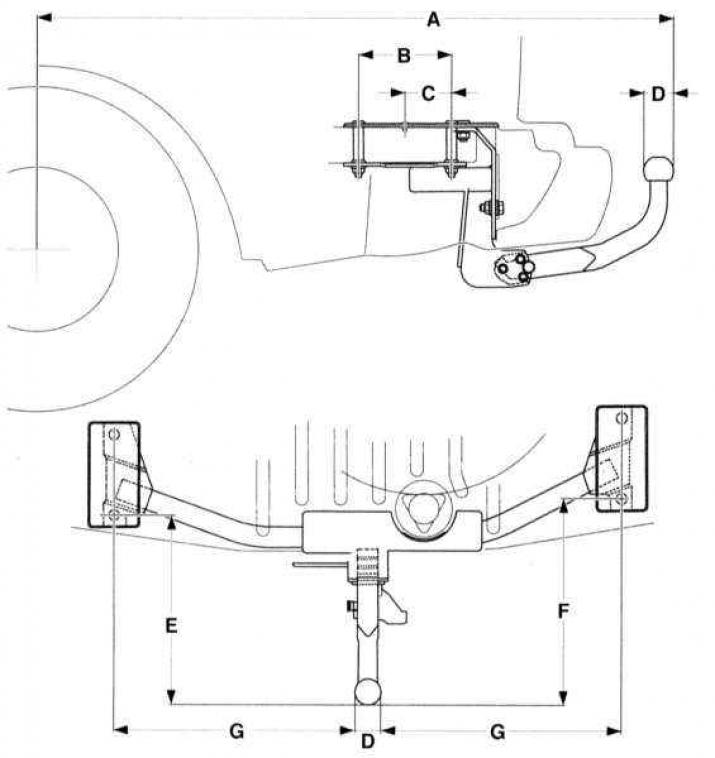

Схема установки тягово-сцепного устройства на моделях Corsa
A — 650 мм
B — 485±5 мм
C — 161±0.3 мм
D — 114 – 113,5 мм
E — 50 мм
F — 448±0.3 мм
G — 485±0.3 мм
Схема установки тягово-сцепного устройства на моделях Combo
A — 1064 мм
B — 160±0.3 мм
C — 80 мм
D — 50 мм
E — 382 - 387 мм
F — 402 мм
G — 475 мм
Усилия затягивания резьбовых соединений, Нм
| Болт крепления заднего ремня безопасности |
35
|
| Болты крепления дери задка |
20
|
| Болты крепления переднего сиденья |
20
|
| Болты крепления заднего сиденья (модель Corsa) к средней опоре |
20
|
| к кожуху колесной арки |
30
|
| Затяните болты спинки заднего сиденья (модель Tigra) |
30
|
