Пояснения к схемам контрольных точек кузова

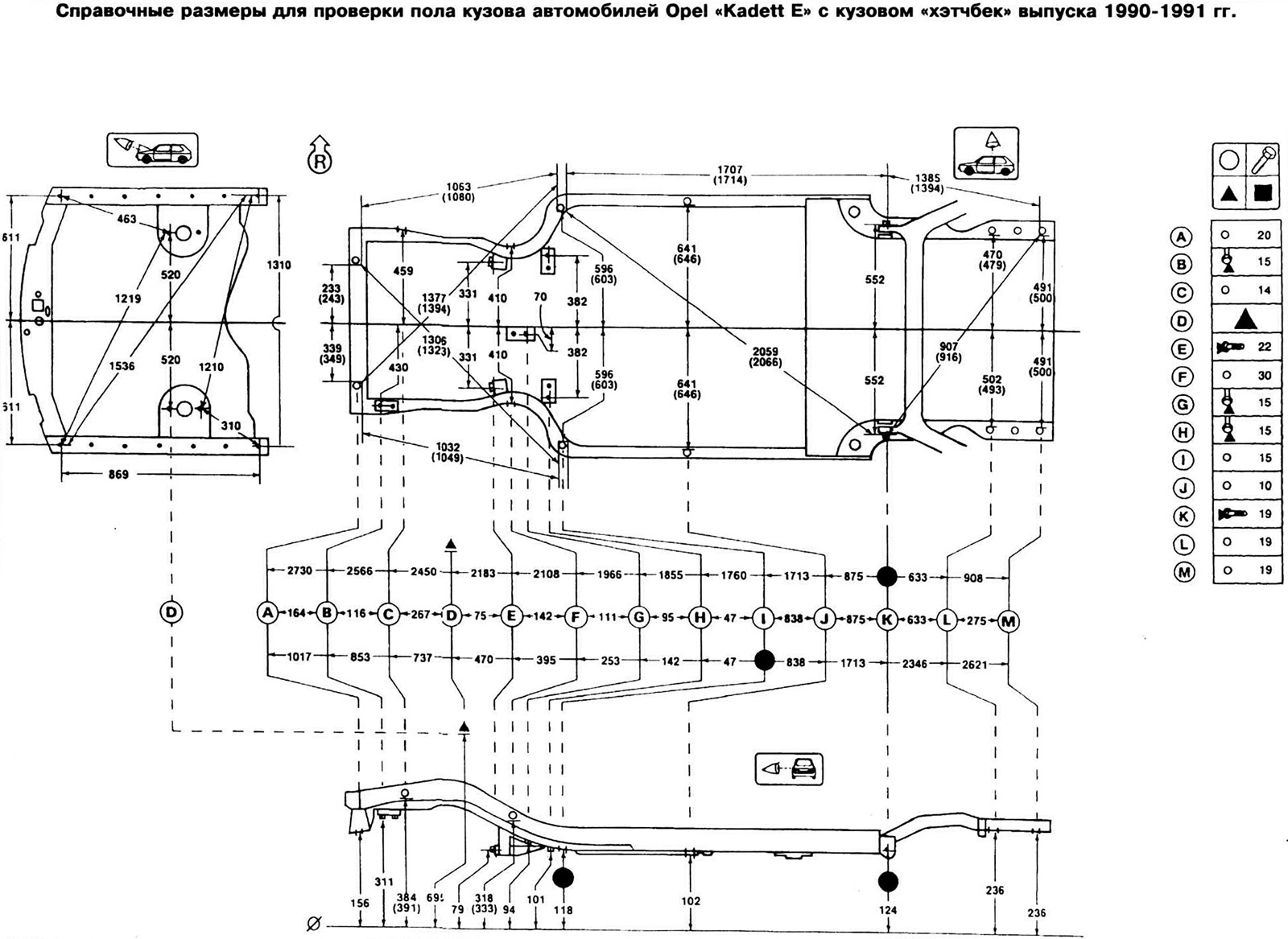

Контрольные точки кузова обозначены буквами А, В, С и т.д. На каждой схеме имеется таблица, в которой напротив контрольной точки указаны размеры соответствующих отверстий и болтов.

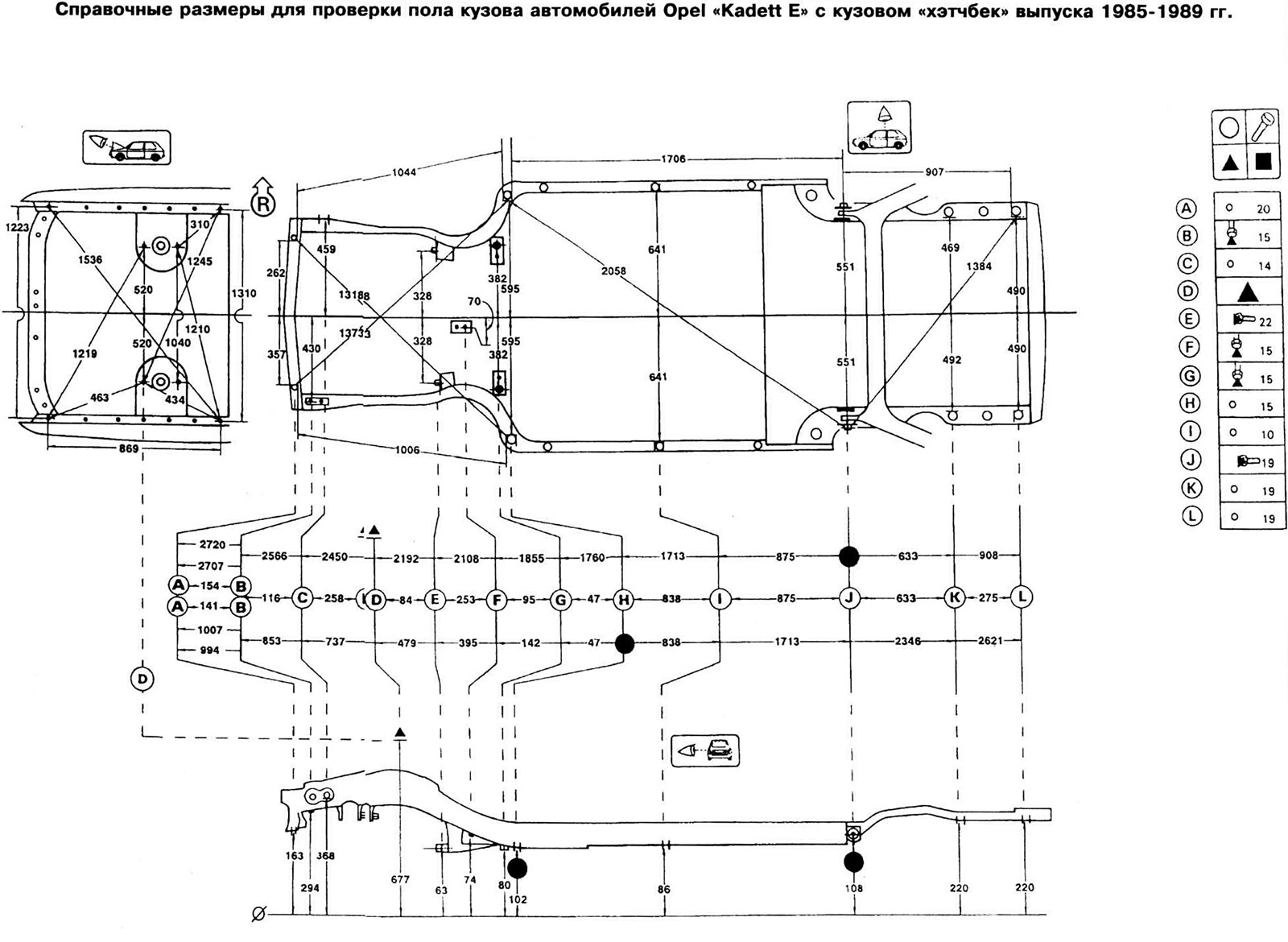

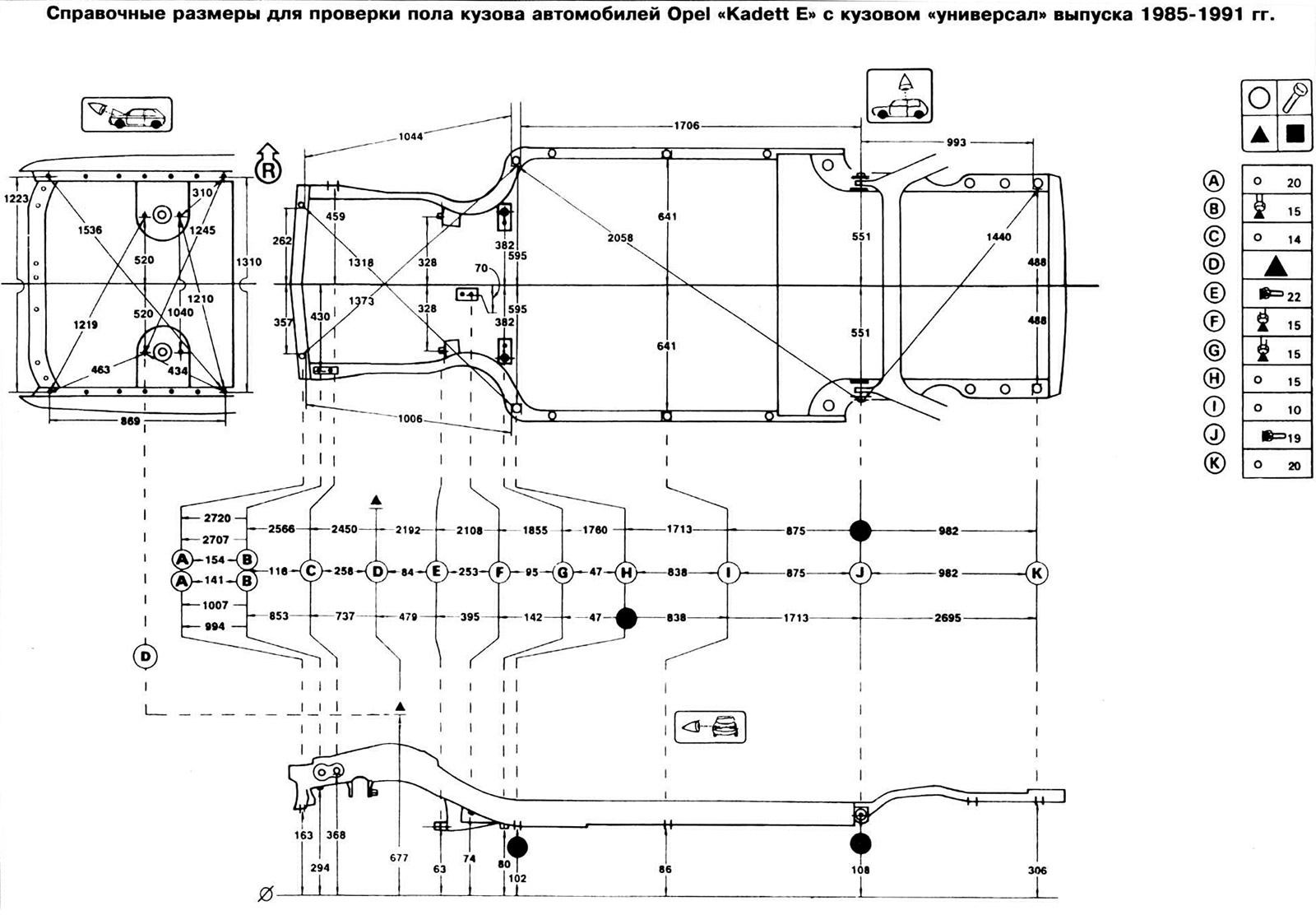

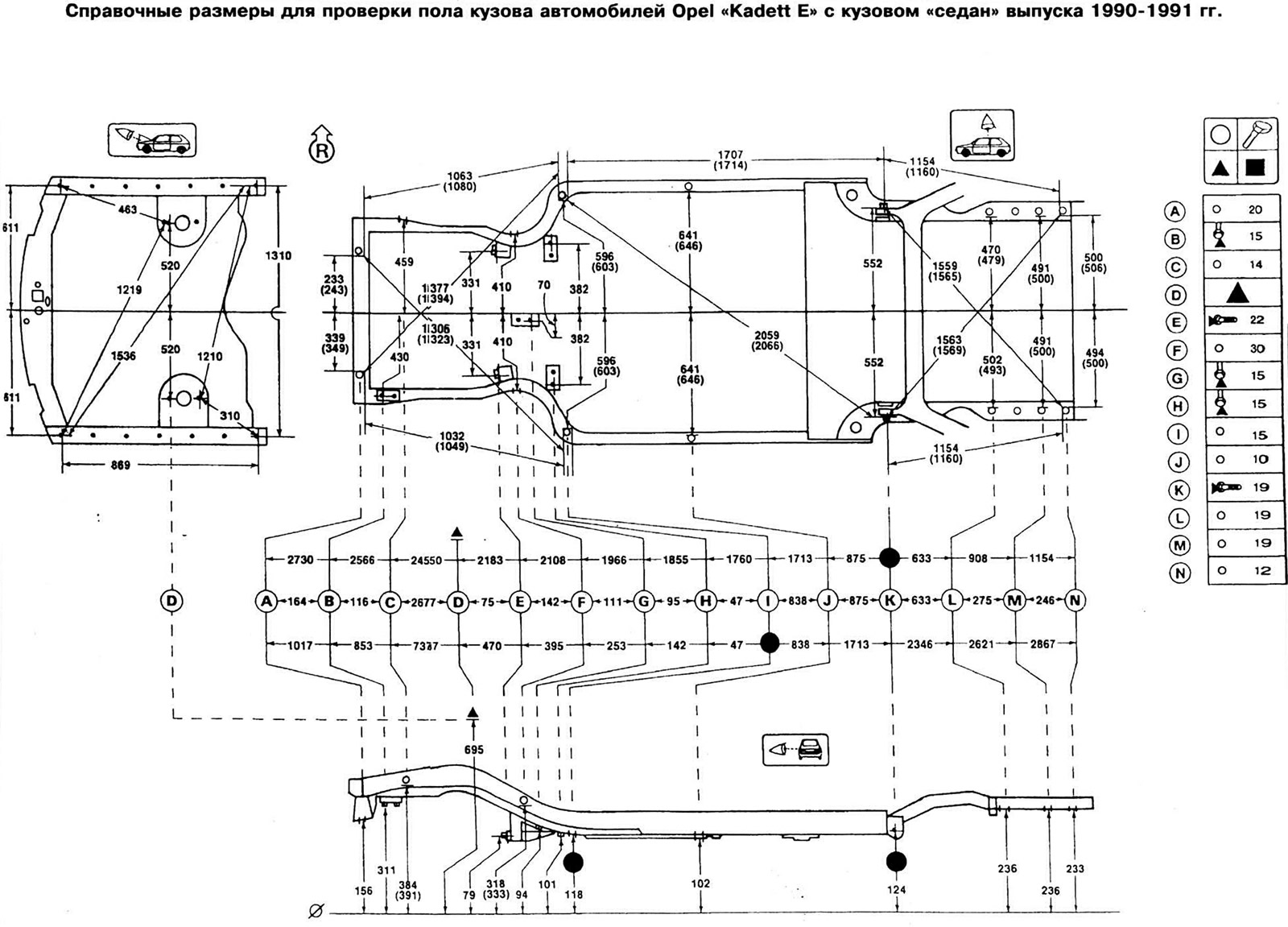

На верхней схеме размеры между контрольными точками по диагонали и ширине рассчитаны до ближайшего края отверстия. Размеры между болтами, гайками, шпильками, несъемными пробками и заклепками измерены между их центрами.
На верхней схеме все размеры, за исключением размеров по ширине, измерены между контрольными точками. Для их проверки необходимо использовать измерительную штангу, концы которой должны быть выдвинуты на одинаковую длину. В этих же целях, если измерению не мешают детали кузова, можно применять металлическую рулетку.

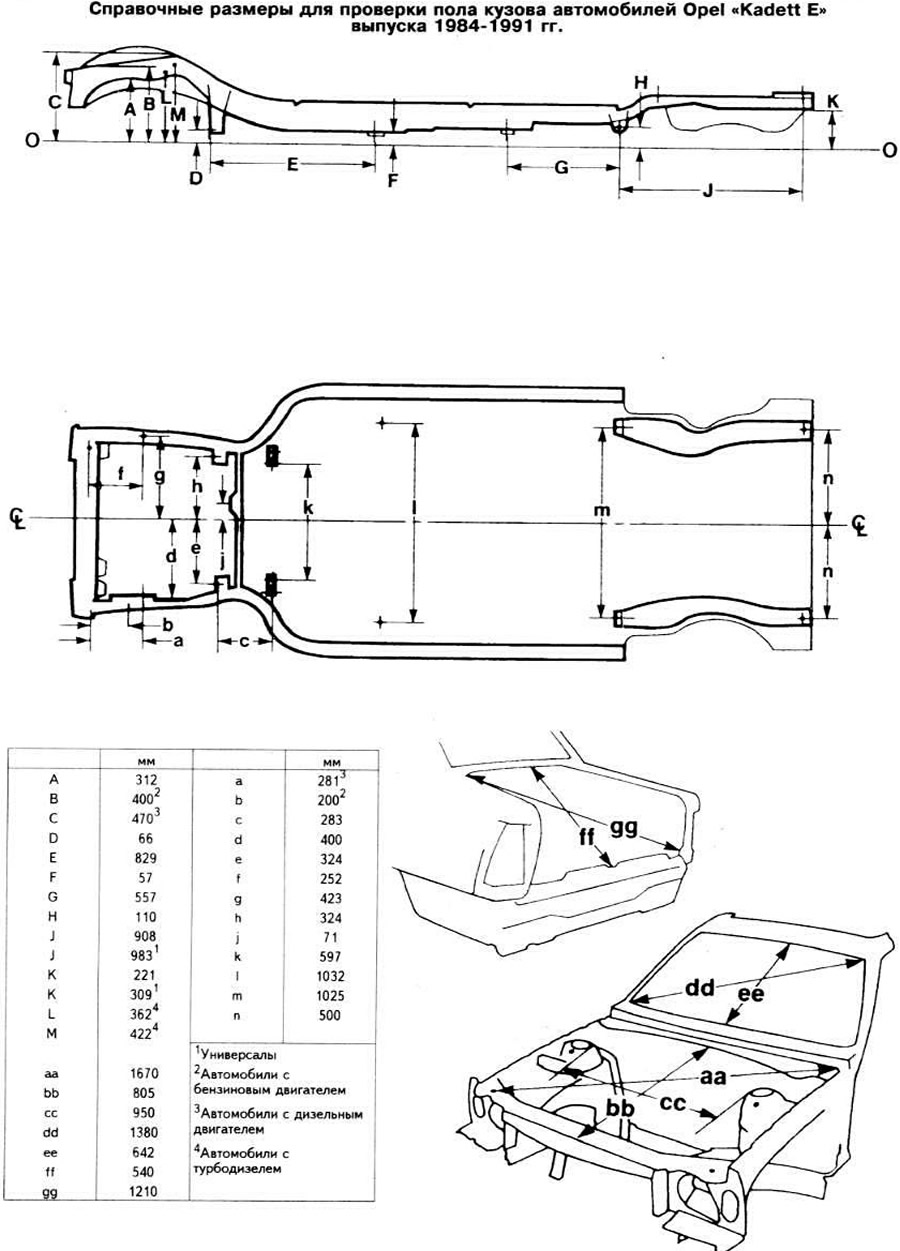

На схеме контрольных точек моторного отсека все размеры, кроме размеров между деталями крепления элементов подвески по ширине, приведены между контрольными точками.

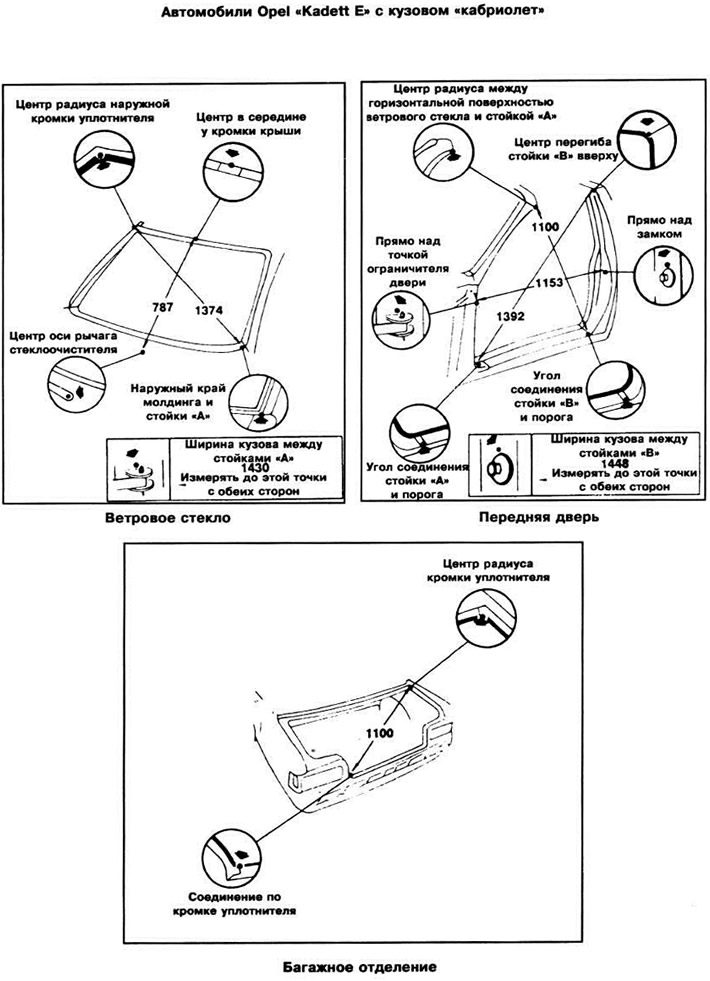

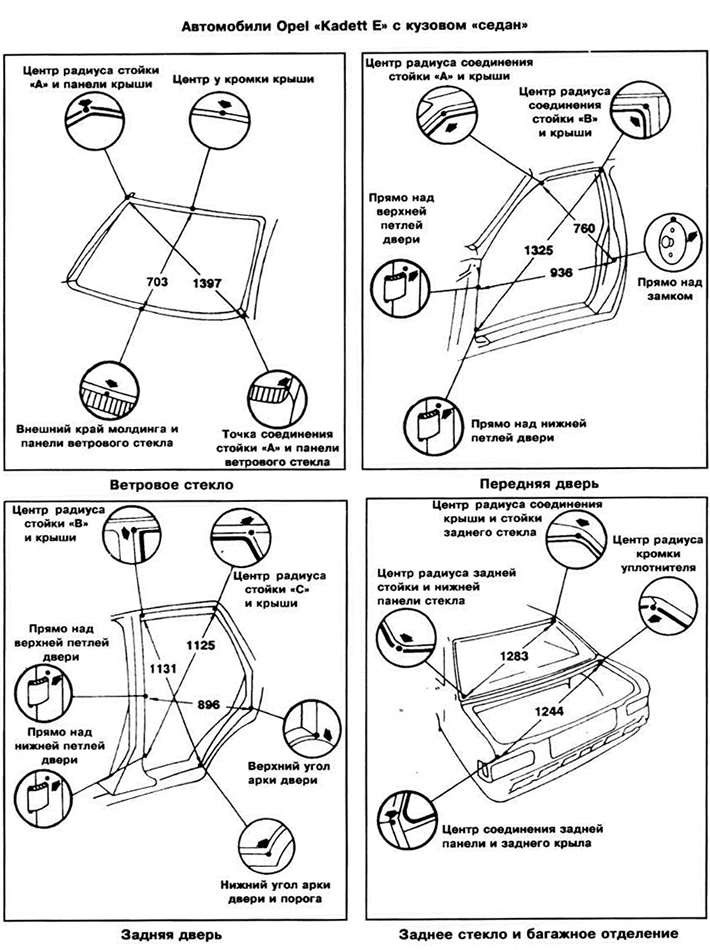

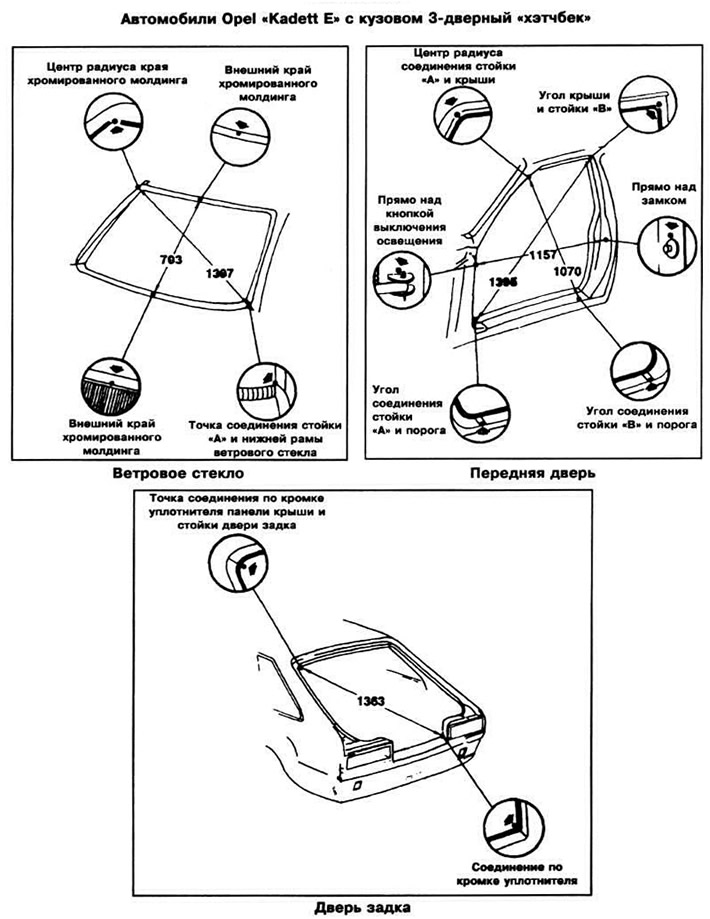

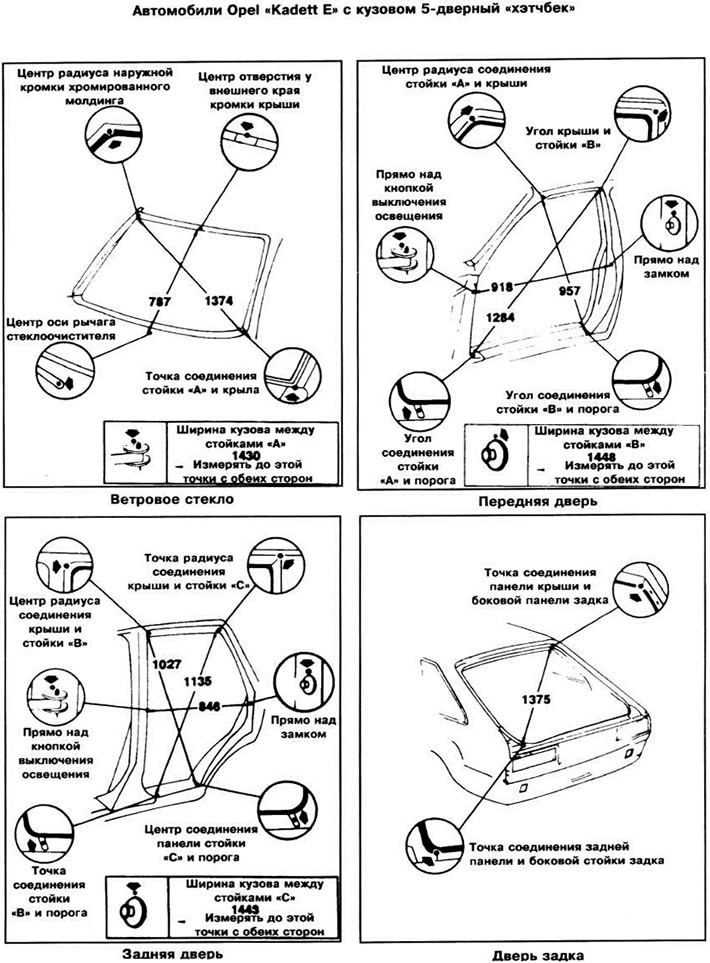

Размеры указаны в миллиметрах и округлены. Допуск составляет +5 мм. Элементы кузова, показанные на следующей странице, содержат выноски каждого фрагмента, которые показывают точное расположение точки измерения, а также инструкцию к измерению.
Открыть большую картинку в новой вкладке →
Открыть большую картинку в новой вкладке →
Открыть большую картинку в новой вкладке →
Открыть большую картинку в новой вкладке →
Открыть большую картинку в новой вкладке →
Открыть большую картинку в новой вкладке →
