Модели Corsa
1. Выверните держатели подъемного шнура крышки багажного отделения (стрелки) из внутренней облицовки.

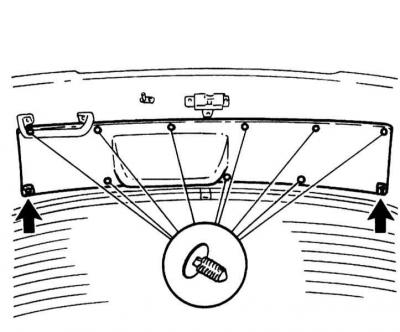

Держатели подъемного шнура
2. Снимите внутреннюю обивку с фиксаторов.
3. Отсоедините штангу привода замка (1) от цилиндра замка Для этого поверните пластмассовый зажим и снимите его со штанги. Выньте штангу из отверстия зажима.

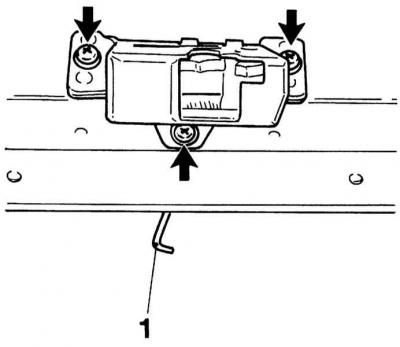

Штанга привода замка (1) и крепеж замка (стрелки)
4. Отдайте ключом Torx Т30 крепеж замка к задней стенке двери.
5. Установка производится в обратном порядке.
(Оригинал размещен на веб-сайте: opelbook)
Модели Tigra
1. Снимите крышку на держателе замка.
2. Отсоедините штангу замка от цилиндра. Для этого поверните пластмассовый зажим и снимите его со штанги.
3. Выверните два болта крепления замка (5). Детали 6 ч 8 - привод цилиндра замка.

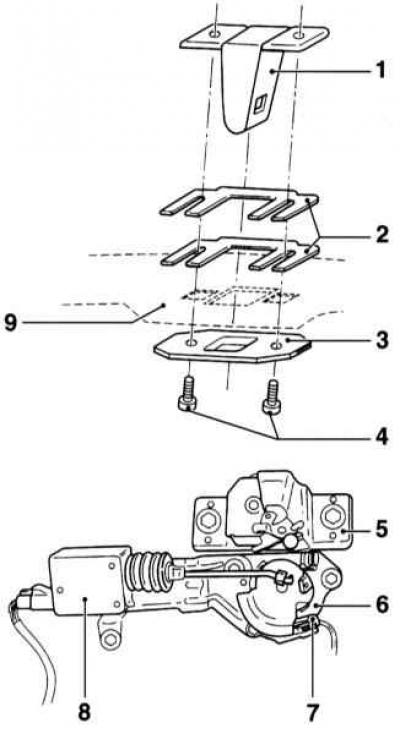

Привод цилиндра замка двери задка модели Tigra
4. Вставьте замок и соедините с тягой. Затяните болты крепления с усилием 20 Нм.
5. Выставьте клин (1) в крышку (9). Для этого выверните винты (4) и снимите пластину (3). Вертикальная регулировка производится с помощью пластин (2), имеющих толщину 1 и 2 мм соответственно.
6. Слегка закрепите клин, чтобы он мог двигаться. Несколько раз откройте и закройте дверь задка. При этом клин устанавливается в продольном и поперечном направлениях. Откройте дверь и затяните винты (4) с усилием 20 Нм.
