Снятие
Отсоедините отрицательный вывод аккумуляторной батареи.
Отсоедините шланги от воздухоочистителя, затем отсоедините вакуумную трубку и шланг сапуна от воздушной коробки.
Отверните три винта и снимите воздушную коробку вместе с ее подводами.
Тщательно удалите грязь снаружи карбюратора.
Отсоедините шланг подвода топлива к карбюратору Так как возможна утечка топлива, примите соответствующие меры предосторожности. Вставьте заглушку в шланг, чтобы не допустить попадания грязи и утечек топлива.
Отметив расположение шлангов подвода охлаждающей жидкости автоматической воздушной заслонки, отсоедините их. Возможна утечка хладагента, поэтому закупорьте шланги. Отсоедините контакт электропроводки обогрева воздушной заслонки.
Отсоедините два вакуумных шланга от устройства приоткрытая воздушной заслонки.
Снимите четыре винта верхней крышки карбюратора, отметив их расположение, используются винты разной длины.
Снимите верхнюю крышку и извлеките прокладку.

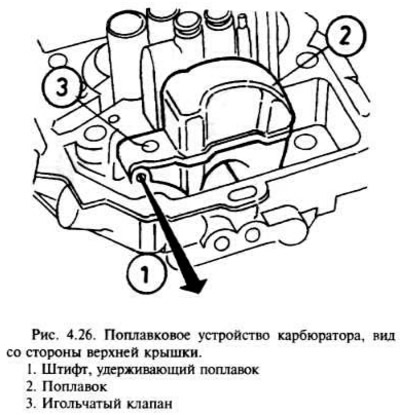

С помощью штифта вытолкните ось поплавка со стороны верхней крышки и вытащите поплавок и игольчатый клапан.
Осмотр
Осмотрите детали для выявления повреждений и замените их, если необходимо. Проверьте износ игольчатого клапана и проверьте, не протекает ли поплавок, встряхивая его для проверки наличия в нем бензина.
Установка
Удалите грязь с сопряженных поверхностей корпуса и верхней крышки карбюратора.
Установка осуществляется в порядке, обратном снятию с учетом следующего.
После установки проверьте игольчатый клапан и поплавок и их свободный ход. Регулировка поплавка не предусмотрена.
Поставьте новую прокладку между верхней крышкой и корпусом карбюратора.
Проверьте, чтобы все шланги, трубки и проводка были правильно подсоединены.
После установки проверьте и, если необходимо, долейте долейте хладагента до нужного уровня, как указано в главе 3, проверьте и, если необходимо, отрегулируйте обороты холостого хода и качество смеси.
