Модели Седан/Хэтчбэк GTC
1. Снимите задние комбинированные фонари (см. Главу 12).
2. Снимите фонарь подсветки номерного знака (см. Главу 12).
3. Выверните 6 крепежных болтов (стрелки А) (см. сопр. иллюстрацию) и отсоедините от бампера защиту арок задних колес (см. также Раздел 7). Отсоедините нижние держатели и выверните 2 верхних крепежных болта.
6.3 Крепления (указаны стрелками) накладки (1) заднего бампера (модели Седан/Хэтчбэк GTC)
4. Нажмите на боковые фасы накладки бампера и высвободите накладку из боковых направляющих. Будьте осторожны - не повредите крепление накладки бампера.
5. Высвободите накладку бампера из направляющей и снимите накладку при помощи ассистента. При соответствующей комплектации рассоедините разъем электропроводки датчиков системы помощи при парковке.
6. Отдайте 8 крепежных гаек (см. сопр. иллюстрацию) и снимите балку заднего бампера с рамы.

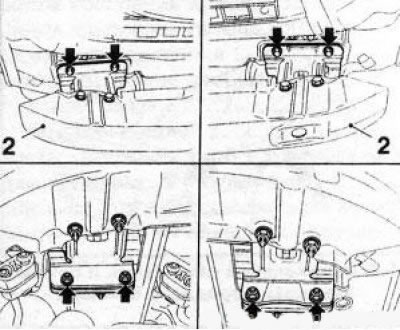

6.6 Гайки крепления (указаны стрелками) балки (2) заднего бампера
7. Установка производится в порядке, обратном порядку снятия. При установке балки необходимо использовать новые крепежные болты и гайки. Фланец балки бампера после затягивания болтов для защиты следует опломбировать воском. Обратите внимание на прокладку жгутов электропроводки.
Модели Универсал
8. Снимите задние комбинированные фонари (см. Главу 12).
9. Выверните по 2 крепежных болту с каждой стороны автомобиля (см. сопр. иллюстрацию) и освободите верхний край накладки бампера, затем снимите накладку порога двери задка.
6.9 Крепления накладки (2) заднего бампера (модели Универсал) - указаны стрелками: А. Крепежные болты защиты арок задних колес; В. Нижние держатели; С. Верхние крепежные болты; 1. Наладка порога двери задка бампера
10. Выверните 4 центральных болта, отожмите 2 нижних фиксатора и высвободите накладку заднего бампера из держателей (см. иллюстрацию 6.9). Затем выверните по 3 болта с каждой стороны и отделите накладку от защиты арок задних колес.
11. Высвободите боковые фасы накладки бампера справа и слева из направляющих и снимите накладку при помощи ассистента. Будьте осторожны - не повредите крепления накладки
При соответствующей комплектации рассоедините разъем электропроводки датчиков системы помощи при парковке.
12. Выверните 6 крепежных болтов и гаек и снимите балку заднего бампера (см. иллюстрацию 6.17).
13. Установка производится в порядке, обратном порядку снятия. При установке балки необходимо использовать новые само контрящиеся крепежные болты и гайки. Фланец балки бампера после затягивания болтов для защиты следует опломбировать воском. Обратите внимание на прокладку жгутов электропроводки.
Модели Signum
14. Снимите задние комбинированные фонари (см. Главу 12).
15. Выверните 6 крепежных болтов (стрелки А) (см. сопр. иллюстрацию) и отсоедините от бампера защиту арок задних колес (см. также Раздел 7). Отсоедините нижние держатели, снимите накладку порога двери задка и выверните 4 верхних крепежных болта.
6.15 Крепления накладки (2) заднего бампера (модели Signum) - указаны стрелками: А. Верхние крепежные болты; В. Центральные крепежные болты; С. Фиксаторы; 1. Накладка порога двери задка
16. Высвободите боковые фасы кладки бампера справа и слева из направляющих и снимите накладку при помощи ассистента. Будьте осторожны - не повредите крепление накладки бампера. При соответствующей комплектации рассоедините разъемы электропроводки датчиков системы помощи при парковке.
17. Выверните 6 крепежных болтов гаек и снимите балку заднего бампера (см. сопр. иллюстрацию).
6.17 Болты (указаны стрелками) крепления балки (3) заднего бампера (модели Универсал и Signum)
18. Установка производится в порядобратном порядку снятия. При установке балки необходимо использовать новые самоконтрящиеся крепежные болты и гайки. Фланец балки бампера после затягивания болтов для защиты следует опломбировать воском.
