2. Снимите обивку соответствующей двери (см. Раздел 19).
3. Отделите изолирующую пленку от рамы двери на сколько это требуется для освобождения доступа к соответствующим деталям.
4. На всех моделях за исключением Хэтчбэк (GTS) снимите заднюю направляющую дверного стекла.
5. Отожмите стопорную скобу и отделите тягу от дверной ручки (смотрите иллюстрацию).
17.5 Отсоединение тяги (2) от дверной ручки (на примере замка задней боковой двери): 1. Стопорная скоба
6. На водительской двери снимите наружную дверную ручку с опорной скобой (см. Раздел 18).
7. Выверните 3 винта на задней торцевой стенке двери и отделите замок от рамы двери (смотрите иллюстрацию).

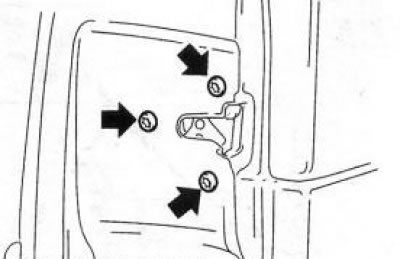

17.7 Винты (указаны стрелками) крепления замка боковой двери
8. На задней двери выверните винт и снимите держатель троса привода (смотрите иллюстрацию) с дверной рамы. Отсоедините сердечник троса от поворотного рычага кнопки выключения замка.

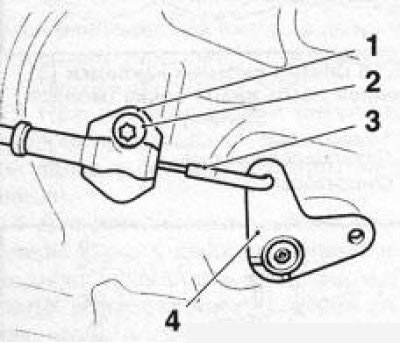

17.8 Выверните винт (2), снимите держатель (1) и отсоедините сердечник (3) приводного троса от поворотного рычага (4) кнопки выключения дверного замка
9. При помощи отвертки отожмите фиксатор и рассоедините разъем электропроводки электромотора замка двери (смотрите иллюстрацию).
17.9 Фиксатор (3) разъема (2) электропроводки электромотора замка двери - стрелкой указано отверстие для извлечения замка 1 Отвертка
10. На передней двери при помощи пластмассового клина отделите жгут электропроводки от замка.
11. Извлеките замок с тросом из рамы двери.
Замечание: На передней двери замок извлекается из нижнего отверстия (см. иллюстрацию 17.9).
12. Отожмите фиксатор держателя приводного троса и отделите держатель, а затем и сердечник троса от замка (смотрите иллюстрацию).

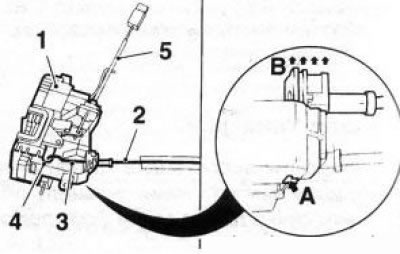

17.12 Крепление приводного троса (2) и тяги (5) кнопки выключения замка (на примере передней двери): 1. Замок; 3. Сердечник троса; 4. Точка крепления сердечника; Стрелка А - Фиксатор держателя; Стрелки В - Направление снятия держателя
Замечание: На задней двери трос привода кнопки выключения замка отсоединяется в аналогичном порядке.
13. На передней двери отделите тягу кнопки выключения замка (см. иллюстрацию 17.12).
14. Установка производится в порядке обратном порядку снятия. Обратите внимание на надежность фиксации тросов и тяг. Не захлопывая дверь, проверьте работу механизма запирания.
