Демонтаж декоративных панелей в середине приборной доски
Декоративная панель модуля регулировки отопления/вентиляции: осторожно выньте отверткой из зажимов декоративную панель.
При монтаже вдавите панель так, чтобы она зафиксировалась.
Панель выключателя: демонтируйте панель модуля регулировки отопления/вентиляции.
Отвинтите расположенные под ней крепежные винты панели выключателя.
Выньте панель из фиксаторов.
При монтаже вставьте панель в фиксаторы и привинтите.
Демонтаж ящика для перчаток
Откройте ящик.
Отожмите маленькой отверткой плафон фонаря освещения ящика для перчаток.
Отсоедините штекерные соединения проводов и снимите фонарь.
Отвинтите вверху в ящике для перчаток два крепежных винта.
Также отвинтите оба нижних винта ящика для перчаток.
При охлаждаемом ящике для перчаток — отсоедините подводящий шланг.
Выньте ящик для перчаток из выреза.
Демонтаж облицовки рулевой колонки
В автомобилях с регулируемой по высоте рулевой колонкой вывинтите рычаг регулировки.
Вывинтите три нижних крепежных винта облицовки рулевой колонки.
Поверните рулевое колесо так, чтобы оно не прикрывало один из двух пластмассовых защитных колпачков на лобовой стороне облицовки.
Отожмите лезвием ножа пластмассовые колпачки с крепежного винта.
Вывинтите винт с крестообразной головкой.
Поверните рулевое колесо. Отожмите расположенный напротив пластмассовый колпачок и отвинтите крепежный винт.

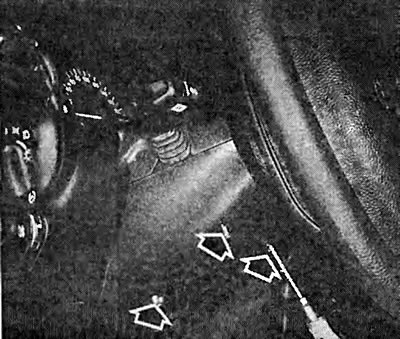

Демонтаж облицовки рулевой колонки. На фотографии показаны три нижних крепежных винта (стрелки) двухсекционной облицовки.
После вывинчивания четырех крепежных винтов можно вынуть из приборной доски ящик для перчаток. До этого демонтируйте фонарь освещения ящика для перчаток.

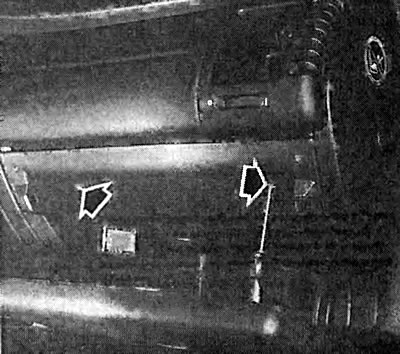

Стрелками показаны оба крепежных винта, которыми декоративная панель выключателя привинчена в приборной доске.

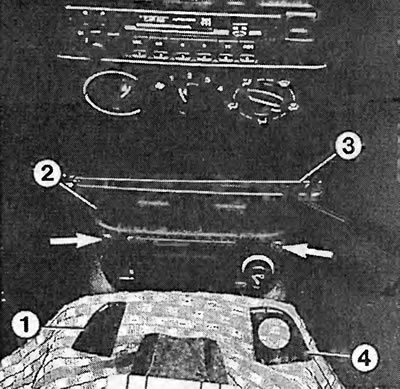

Стрелками показаны оба крепежных винта держателя пепельницы/бутылок. Цифрами обозначены: 1 - левая декоративная панель; 2 - держатель пепельницы/бутылок; 3 - стальная скоба; 4 - правая декоративная панель.
Демонтаж держателя пепельницы/бутылок
Снимите нижнюю облицовку рулевой колонки с резинового кольца на замке зажигания.
Поверните руль в прямое положение и снимите детали облицовки с рулевой колонки.
Перед монтажом облицовки рулевой колонки снимите резиновое кольцо с замка зажигания.
Установите детали облицовки и надвиньте резиновое кольцо на замок зажигания.
Слева и справа рядом с пепельницей осторожно отожмите отверткой обе декоративные панели.
Вывинтите расположенные под ними винты с крестообразными головками.
Демонтируйте среднюю консоль, см. следующий раздел.
Вверху на пепельнице/ держателе бутылок отожмите отверткой стальную скобу.
Выньте пепельницу/держатель бутылок из выреза.
Отсоедините разъем провода освещения пепельницы и прикуривателя.
Отсоедините многоштырьковый разъем прикуривателя.

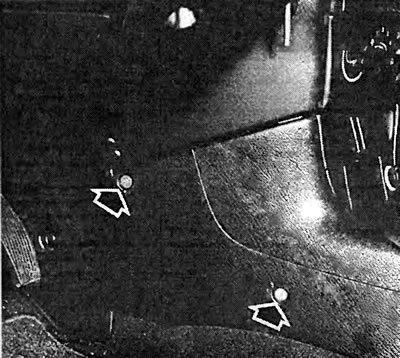

Средняя консоль привинчена двумя крепежными винтами с каждой стороны впереди справа и слева. Предварительно отожмите узкой отверткой пластмассовые колпачки.

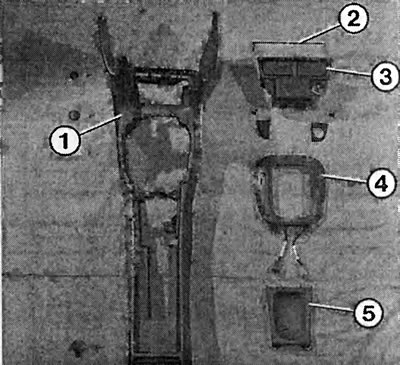

Все детали средней консоли. Цифрами обозначены: 1 - средняя консоль; 2 - стальная скоба; 3 - пепельница/держатель бутылок; 4 - переключающая консоль; 5 - чаша ручки.

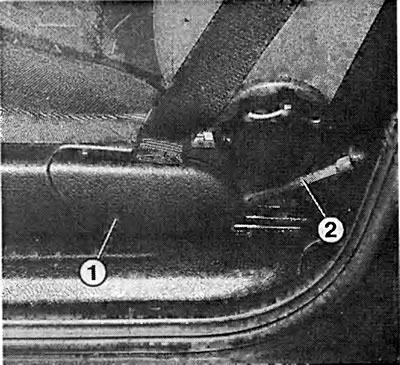

До того как можно будет демонтировать переднее сиденье, нужно отвинтить от него ремень безопасности. Для этого отожмите, как показано, широкой отверткой облицовку.

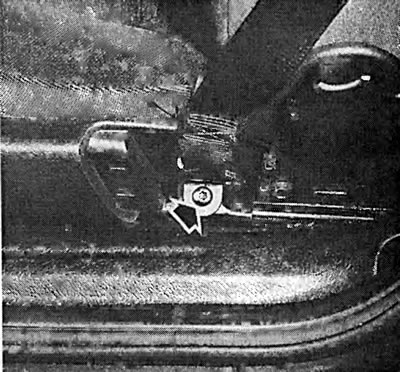

Под облицовкой располагается крепежный винт ремня безопасности. Вывинтите винт и снимите ремень.
