Відкрити велику картинку в новій вкладці →
Малюнок 12.90. Електрична схема для моделей 1986 року випуску
Відкрити велику картинку в новій вкладці →

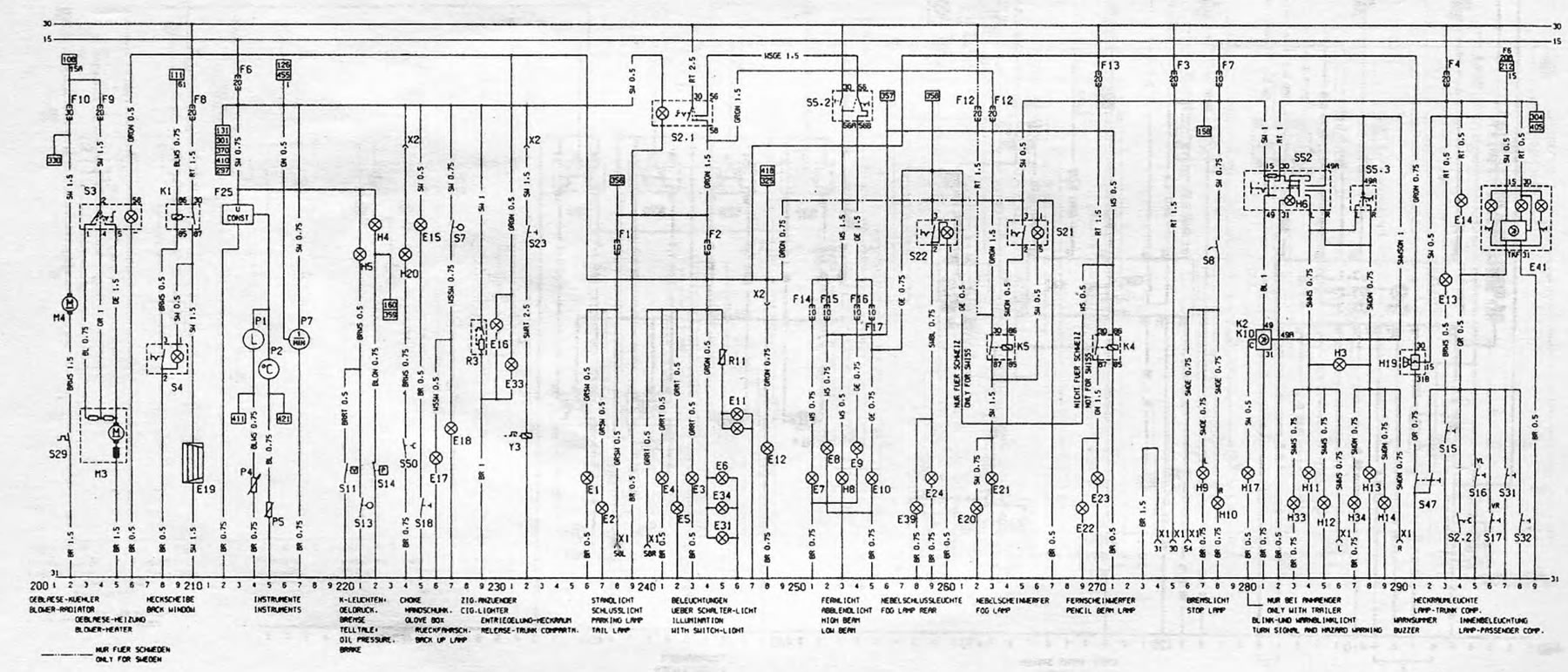

Малюнок 12.90. Електрична схема для моделей 1986 року випуску (продовження)
Відкрити велику картинку в новій вкладці →
Малюнок 12.90. Електрична схема для моделей 1986 року випуску (продовження)
Відкрити велику картинку в новій вкладці →

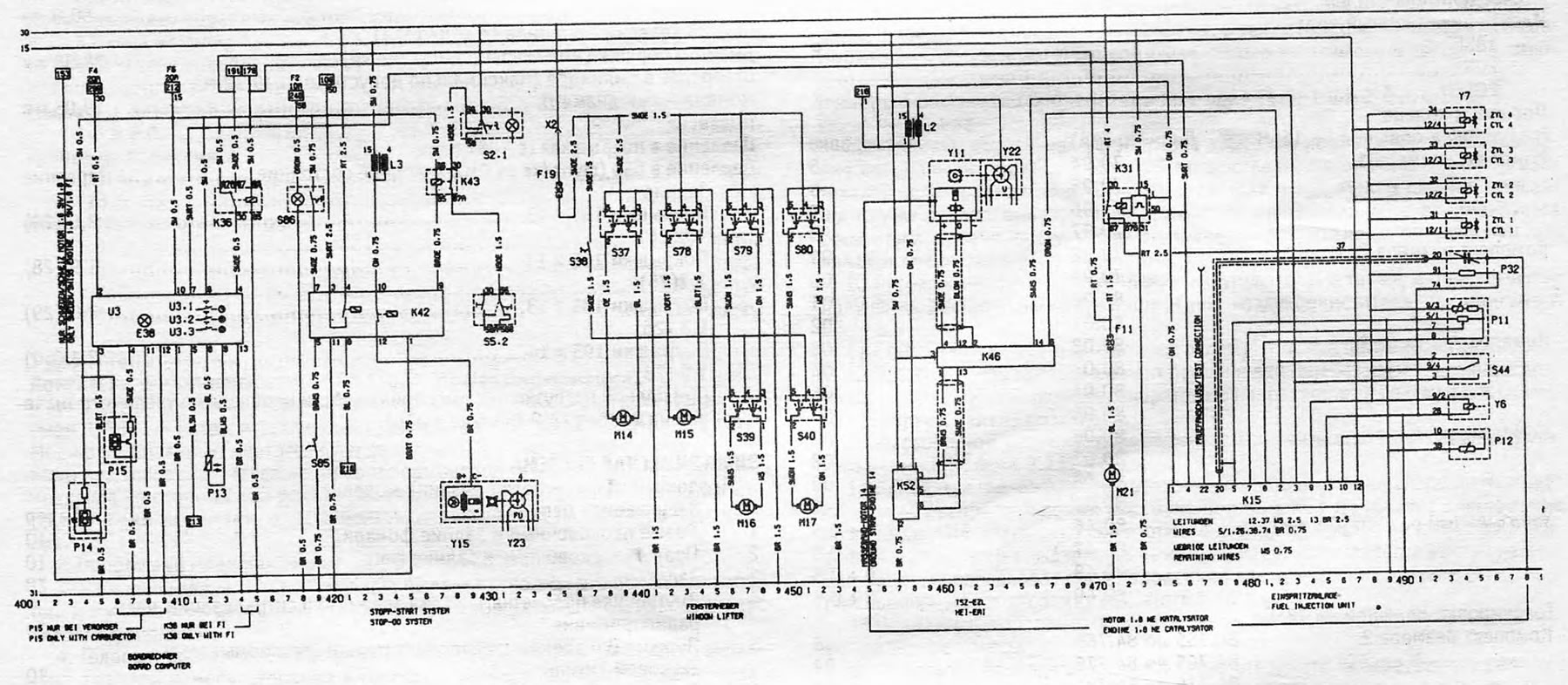

Малюнок 12.90. Електрична схема для моделей 1986 року випуску (продовження)
Ключ до Малюнку 12.90
№ | Опис | Координата на схемі |
Е1 | Лівий паркувальний ліхтар | 236 |
Е2 | Лівий задній ліхтар | 237 |
ЕС | Підсвічування номерної таблички | 243 |
Е4 | Правий паркувальний ліхтар | 241 |
Е5 | Правий задній ліхтар | 242 |
Е6 | Підсвічування моторного відсіку | 245 |
Е7 | Далеке світло ліва фара | 251 |
Е8 | Далеке світло права фара | 252 |
Е9 | Близьке світло ліва фара | 254 |
Е10 | Близьке світло права фара | 255 |
Е11 | Підсвічування інструментів | 246 |
Е12 | Підсвічування важеля селектора | 248 |
E13 | Підсвічування багажника | 293 |
E14 | Підсвічування салону | 294 |
E15 | Підсвічування відділення для рукавичок ("бардачка") | 225 |
E16 | Підсвічування прикурювача | 230 |
E17 | Лівий ліхтар заднього ходу | 226 |
E18 | Правий ліхтар заднього ходу | 227 |
E19 | Обігрів заднього скла | 210 |
E20 | Ліва протитуманна фара | 262 |
E21 | Права протитуманна фара | 263 |
E22 | Ліва допоміжна фара | 269 |
E23 | Права допоміжна фара | 270 |
E24 | Задній протитуманний ліхтар (на деяких моделях зліва) | 259 |
E25 | Обігрів лівого переднього сидіння | 370 |
Е30 | Обігрів правого переднього сидіння | 374 |
E31 | Підсвічування панелі символів | 245 |
E32 | Підсвічування годинника | 301 |
ЄЗЗ | Підсвічування попільнички | 231 |
Е34 | Підсвічування контролю обігрівача | 245 |
Е38 | Підсвічування комп'ютера | 408 |
Е39 | Права задня протитуманна фара | 258 |
Е41 | Підсвічування салону (з затримкою) | 297, 298 |
F1 до F8 | Запобіжники у коробці | Різні |
F19 | Запобіжник (мотори склопідйомників) | 435 |
F20 | Запобіжник (система центрального замку) | 362 |
F22 | Запобіжник (попереднє обігрів) | 136 |
F24 | Запобіжник (контроль рівня) | 351 |
F25 | Стабілізатор напруги | 213 |
G1 | Акумулятор | 101 |
G2 | Генератор | 109, 110 |
H1 | Радіоприймач | 304 |
H2 | Звуковий сигнал | 344 |
Н3 | Індикатор покажчика повороту | 286 |
Н4 | Індикатор тиску олії | 222 |
Н5 | Індикатор ручного гальма/рівня гальмівної рідини | 221 |
Н6 | Індикатор аварійної сигналізації | 283 |
Н7 | Індикатор відсутності заряджання | 110 |
Н8 | Індикатор увімкненого далекого світла | 253 |
Н9 | Лівий стоп-сигнал | 227 |
Н10 | Правий стоп-сигнал | 278 |
Н11 | Лівий передній покажчик повороту | 284 |
Н12 | Лівий задній покажчик повороту | 285 |
Н13 | Правий передній покажчик повороту | 288 |
Н14 | Правий задній покажчик повороту | 289 |
Н16 | Індикатор попереднього обігріву | 170 |
Н17 | Індикатор вказівників повороту трейлера | 280 |
Н18 | Подвійний звуковий сигнал | 345 |
Н19 | Звукова сигналізація увімкнених передніх фар | 291, 292 |
Н20 | Індикатор увімкненого дроселя | 224 |
Н23 | Приймач з електричною антеною | 310, 311 |
Н25 | Індикатор обігріву зовнішнього дзеркала | 383, 393 |
НЗЗ | Лівий дублюючий покажчик повороту | 283 |
Н34 | Правий дублюючий покажчик повороту | 287 |
К1 | Реле обігріву заднього скла | 209, 210 |
К2 | Прилад мигалки | 281 |
К4 | Реле допоміжних фар | 270, 271 |
К5 | Реле протитуманних фар | 263, 264 |
К8 | Реле переривника склоочисника лобового скла | 317 до 320 |
К9 | Реле омивача передніх фар | 324, 325 |
К10 | Прилад мигалки трейлера | 280, 281 |
К15 | Контроль таймінгу інжекції палива | 181 до 191, 475 до 487 |
К19 | Реле контролю рівня | 350, 351 |
К20 | Модуль запалювання | 112 до 116 |
К21 | Сенсор контролю рівня | 347 до 350 |
К25 | Реле попереднього обігріву | 170 до 173 |
К29 | Реле електричної антени | 306 до 310 |
К30 | Реле склоочисника заднього скла | 339 до 341 |
К31 | Реле паливного насосу | 177 до 179,471 до 473 |
К35 | Реле затримки обігріву зовнішнього дзеркала | 397, 399 |
К36 | Реле комп'ютера | 413 до 415 |
К37 | Реле центрального замку | 361 до 365 |
К39 | Реле затримки часу | 160, 162 |
К42 | Прилад контролю стоп/старт | 419 до 427 |
К43 | Реле стоп/старт | 427, 428 |
К45 | Реле попереднього обігріву | 136, 137 |
К46 | Контроль таймінгу запалювання | 144,149, 460 до 467 |
К52 | Модуль запалювання | 141,142, 457, 458 |
К58 | Реле паливного насосу (TBI) | |
К59 | Реле денного освітлення | 354 до 359 |
L2 | Котушка запалювання (сенсор Холла) | 113,114,142, 143, 458 |
L3 | Котушка запалювання (сенсор індуктивності) | 122, 123, 423 |
M1 | Мотор стартера | 106, 107 |
М2 | Мотор склоочисника лобового скла | 315 до 318 |
М3 | Мотор вентилятора обігрівача | 203 до 205 |
М4 | Мотор вентилятора радіатора | 202 |
М5 | Насос омивача | 314 |
М6 | Мотор очищувача лівої передньої фари | 327 до 330 |
М7 | Мотор очищувача правої передньої фари | 332 до 334 |
М7 | Мотор очищувача заднього скла | 337 до 339 |
М9 | Насос омивача заднього скла | 342 |
М12 | Мотор стартера (Дизель) | 168, 169 |
М14 | Мотор склопідйомника лівих передніх дверей | 438, 440 |
М15 | Мотор склопідйомника правих передніх дверей | 442, 444 |
М16 | Мотор склопідйомника лівих задніх дверей | 446, 448 |
М17 | Мотор склопідйомника правих задніх дверей | 450, 452 |
М19 | Мотор замку лівих задніх дверей | 364, 367 |
М20 | Мотор замку правих задніх дверей | 364, 367 |
М21 | Паливний насос | 177, 471 |
М22 | Компресор контролю рівня | 351 |
М26 | Мотор електричної антени | 306 до 308 |
М30 | Налаштування та обігрів зовнішнього лівого дзеркала | 378 до 381, 387 до 390 |
М31 | Налаштування та обігрів правого зовнішнього дзеркала | 394 до 397 |
М32 | Мотор замку передніх дверей | 364, 367 |
М33 | Прилад контролю холостого ходу | |
М37 | Двигун замка кришки багажника / задніх дверей | 364, 367 |
Р1 | Датчик рівня палива | 214 |
Р2 | Датчик температури | 215 |
Р3 | Годинник | 302 |
Р4 | Сенсор рівня палива | 214 |
Р5 | Сенсор температури | 215 |
Р7 | Тахометр | 217 |
Р11 | Вимірювач потоку повітря | 197, 494 |
Р12 | Сенсор температури охолоджувача | 197, 494 |
Р13 | Сенсор температури зовнішнього повітря | 412, 413 |
Р14 | Сенсор відстані пробігу | 155,156,404, 405 |
Р15 | Датчик потоку палива | 406, 407 |
Р32 | Сенсор обігріву Лямбда | 494 |
R2 | Попереднє обігрів карбюратора | 129 |
R3 | Прикурювач | 229 |
R5 | Штекерим | 172, 173 |
R7 | Попереднє обігрів | 136 |
R11 | Приглушене підсвічування інструментів | 245 |
R12 | Автоматичний дросель | 131, 132 |
S1 | Вимикач двигуна стартера | 106 до 108 |
S2.1 | Вимикач освітлення | 241 до 243, 429 до 430 |
S2.2 | Вимикач освітлення салону | 294 |
S3 | Вимикач вентилятора обігрівача | 203 до 206 |
S4 | Вимикач обігріву заднього скла | 208, 209 |
S5.2 | Вимикач ближнього світла | 253, 254, 431 |
S5.3 | Вимикач покажчиків повороту | 287, 288 |
S7 | Вимикач ліхтарів заднього ходу | 227 |
S8 | Вимикач стоп-сигналів | 278 |
S9.2 | Вимикач склоочисника лобового скла | 314 до 318 |
S9.3 | Вимикач склоочисника заднього скла | 340, 341 |
S10.1 | Вимикач автоматичної трансмісії | 107 |
S11 | Вимикач рівня гальмівної рідини | 220 |
S13 | Вимикач індикатора ручного гальма | 221 |
S14 | Вимикач тиску олії | 222 |
S15 | Вимикач підсвічування багажника | 293 |
S16 | Вимикач освітлення правої сторони салону | 295 |
S17 | Вимикач освітлення лівого боку салону | 296 |
S18 | Вимикач підсвічування відділення для рукавичок | 225 |
S21 | Вимикач протитуманних фар | 265 до 267 |
S22 | Вимикач заднього протитуманного ліхтаря | 259, 260 |
S23 | Вимикач вивільнення кришки багажника | 232 |
S29 | Вимикач вентилятора радіатора | 202 |
S30 | Вимикач обігріву лівого сидіння | 369, 370 |
S31 | Вимикач підсвічування лівих задніх дверей | 297 |
S32 | Вимикач підсвічування правих задніх дверей | 298 |
S37 | Вимикач двигуна склопідйомника лівих передніх дверей | 438 до 441 |
S38 | Ізолюючий вимикач заднього скла | 437 |
S39 | Вимикач двигуна склопідйомника задніх лівих дверей | 446, 448 |
S40 | Вимикач склопідйомника задніх правих дверей | 450, 452 |
S41 | Вимикач центрального дверного замка | 361, 362 |
S44 | Вимикач клапана дроселя | 197, 494 |
S46 | Вимикач обігріву сидінь | 373, 374 |
S47 | Вимикач індикатора відчинених дверей/ввімкнених передніх фар | 291, 292 |
S50 | Вимикач індикатора увімкненого дроселя | 224 |
S52 | Вимикач аварійної сигналізації | 281 до 285 |
S60 | Вимикач педалі зчеплення | 158 |
S64 | Вимикач звукового сигналу | 344 |
S66 | Вакуумний вимикач | 158 |
S68 | Вимикач зовнішнього дзеркала | |
S68.1 | Вимикач налаштування зовнішнього дзеркала | 377 до 380, 385 до 389 |
S68.2 | Вимикач обігріву зовнішнього дзеркала | 383, 392 |
S68.3 | Перемикач праве/ліве зовнішнє дзеркало | 386 до 390 |
S73 | Вимикач температури | 137 |
S74 | Вимикач температури двигуна | 150 |
S75 | Вимикач температури олії | 150 |
S77 | Вимикач відстані пробігу | 152 до 155 |
S78 | Вимикач двигуна склопідйомника правих передніх дверей | 442 до 445 |
S79 | Вимикач дистанційного контролю мотора склопідйомника лівих задніх дверей | 446 до 449 |
S80 | Вимикач дистанційного контролю мотора склопідйомника правих задніх дверей | 450 до 453 |
S85 | Вимикач педелі зчеплення стоп/старт | 419 |
S86 | Вимикач стоп/старт | 418, 419 |
U3 | Комп'ютер | 405 до 414 |
U3.1 | Вимикач годинника | 412 |
U3.2 | Перемикач функцій селектора | 412 |
U3.3 | Вимикач налаштування годинника | 412 |
X1 | Розетки трейлера | 238, 240, 274, 275, 276, 286, 290 |
Х2 | Допоміжний конектор | 224, 232, 248, 304 362, 370, 375, 435 |
Y3 | Соленоїд вивільнення кришки багажника | 232 |
Y4 | Клапан соленоїда омивача передніх фар | 325 |
Y5 | Клапан соленоїда дизеля | 174 |
Y6 | Допоміжний повітряний клапан | 197, 494 |
Y7 | Інжектори палива | 197, 494 |
Y9 | Соленоїд контролю рівня | 349 |
Y10 | Розподільник запалювання | 118 |
Y11 | Сенсор Холла | 114 до 116, 460 до 462 |
Y15 | Сенсор індуктивності | 121 до 122, 429 |
Y17 | Клапан переривання холостого ходу соленоїда | 130 |
Y18 | Клапан соленоїда | 158,162 |
Y22 | Розподільник запалювання | 148, 464 |
Y23 | Розподільник запалювання | 125,432 |
Не всі прилади встановлені на всі моделі
Щоб розшифрувати колірні позначення, зверніться до Ключа до Малюнку 12.87
