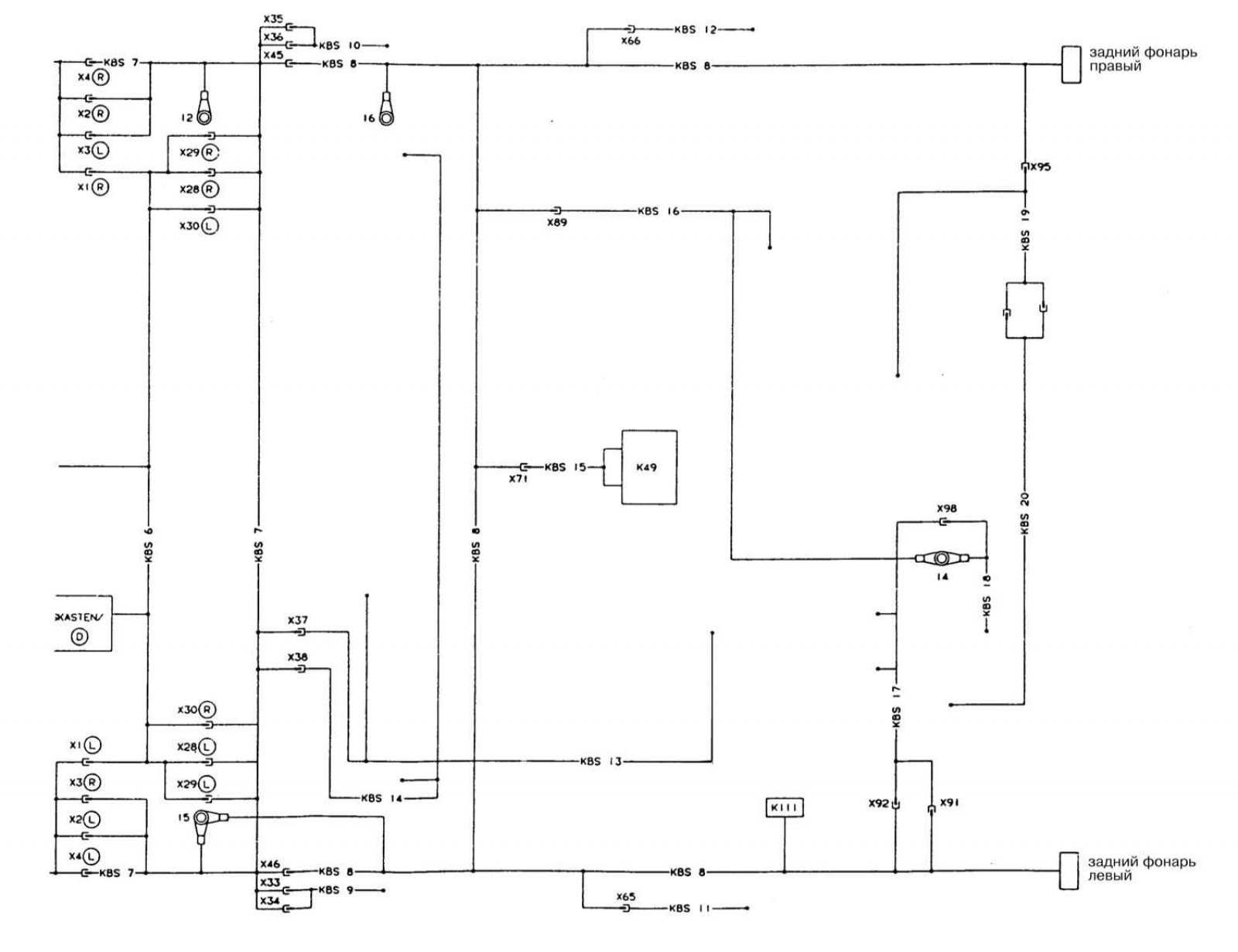

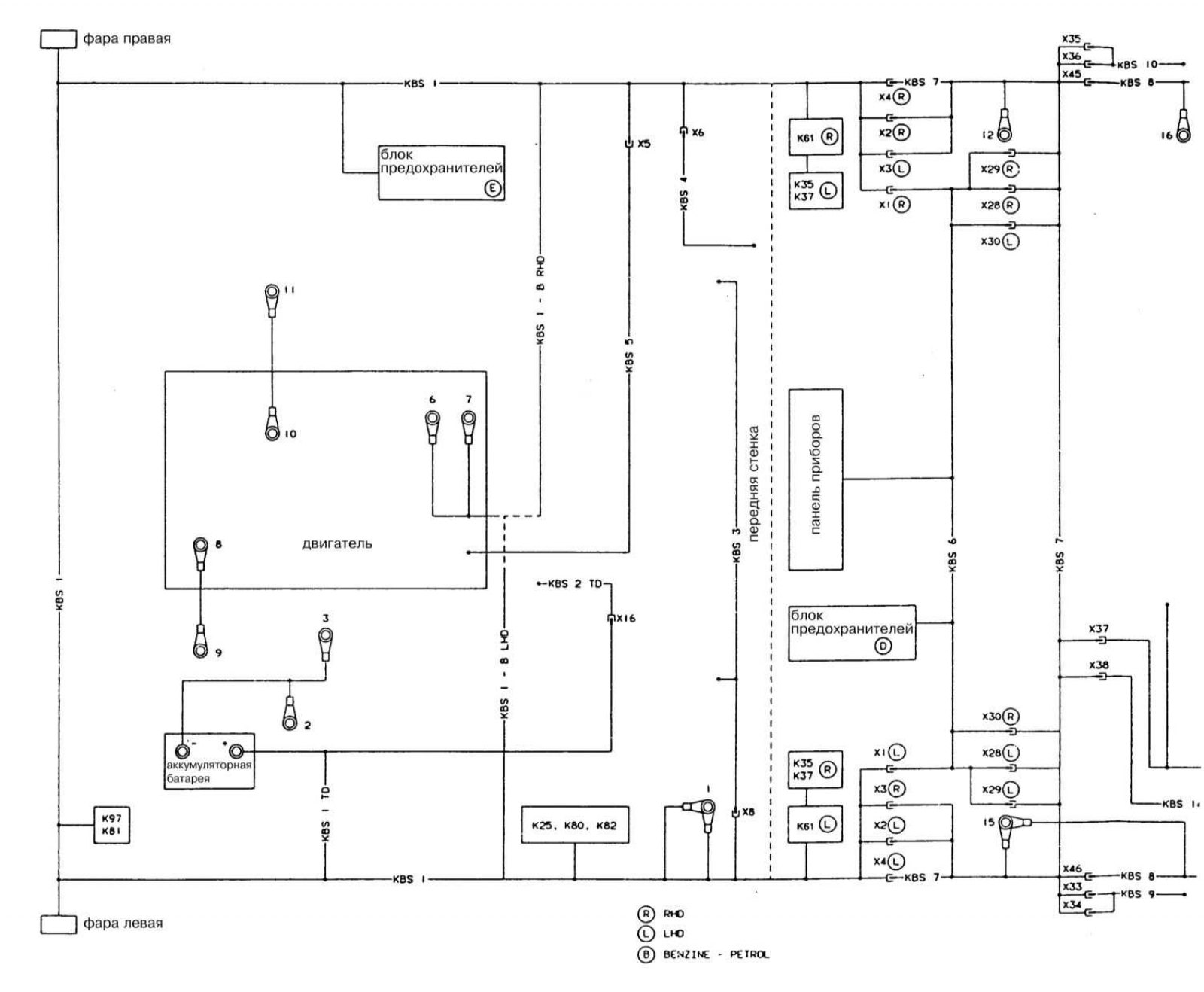

Схема кабельных жгутов (4-х дверный автомобиль) (Opel Frontera A)

Оглавление: Часть 1 ⬇ Часть 2 ⬇

Часть 1

Открыть большую картинку в новой вкладке →

Открыть большую картинку в новой вкладке →

Часть 2

Открыть большую картинку в новой вкладке →

Открыть большую картинку в новой вкладке →

Пояснения к электрическим цепям схем электрооборудования находятся здесь →
