Электрическая схема для моделей 1984 года выпуска (Opel Ascona C)

(Статья опубликована на сайте: Opelbook.ru)

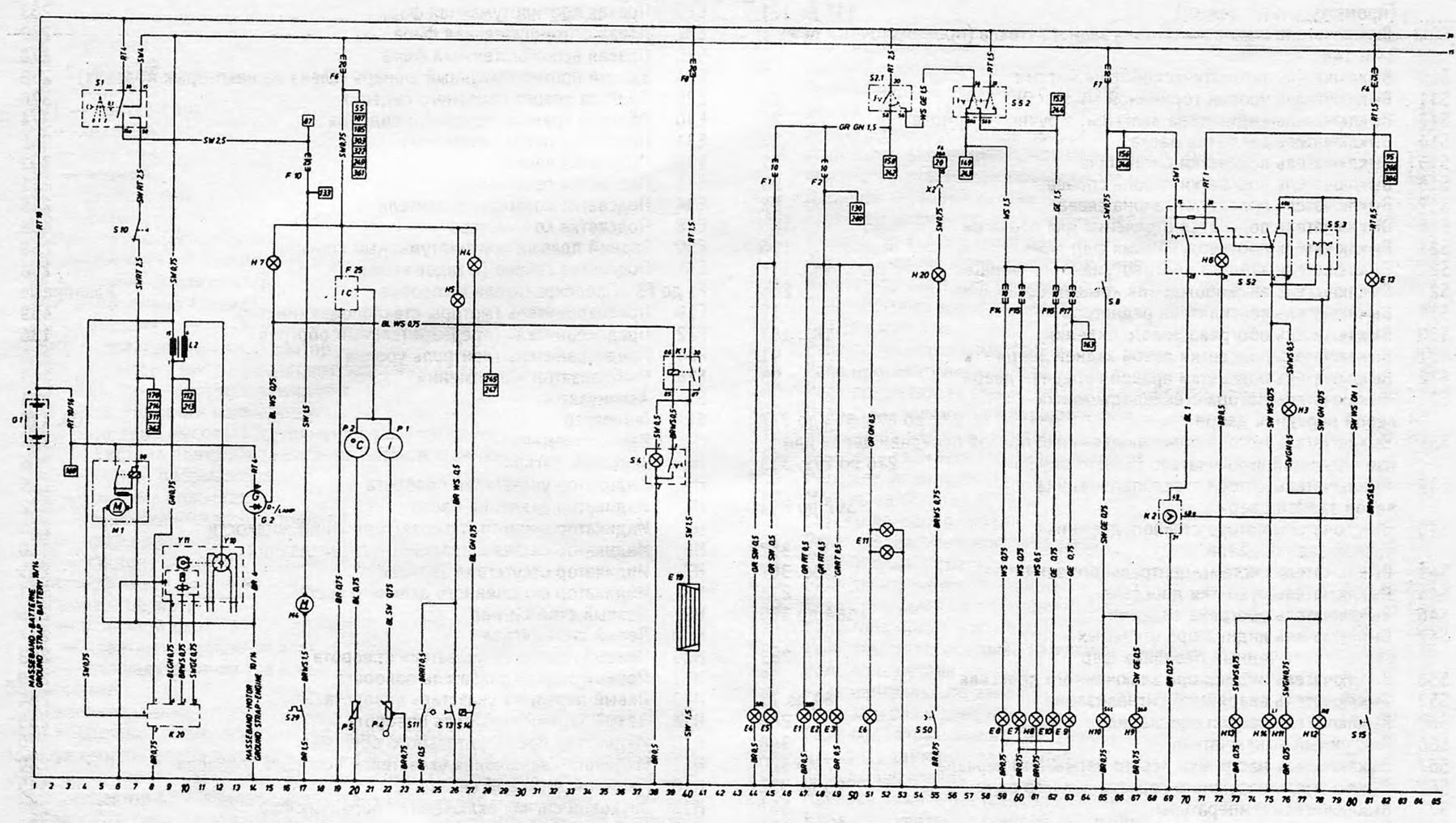

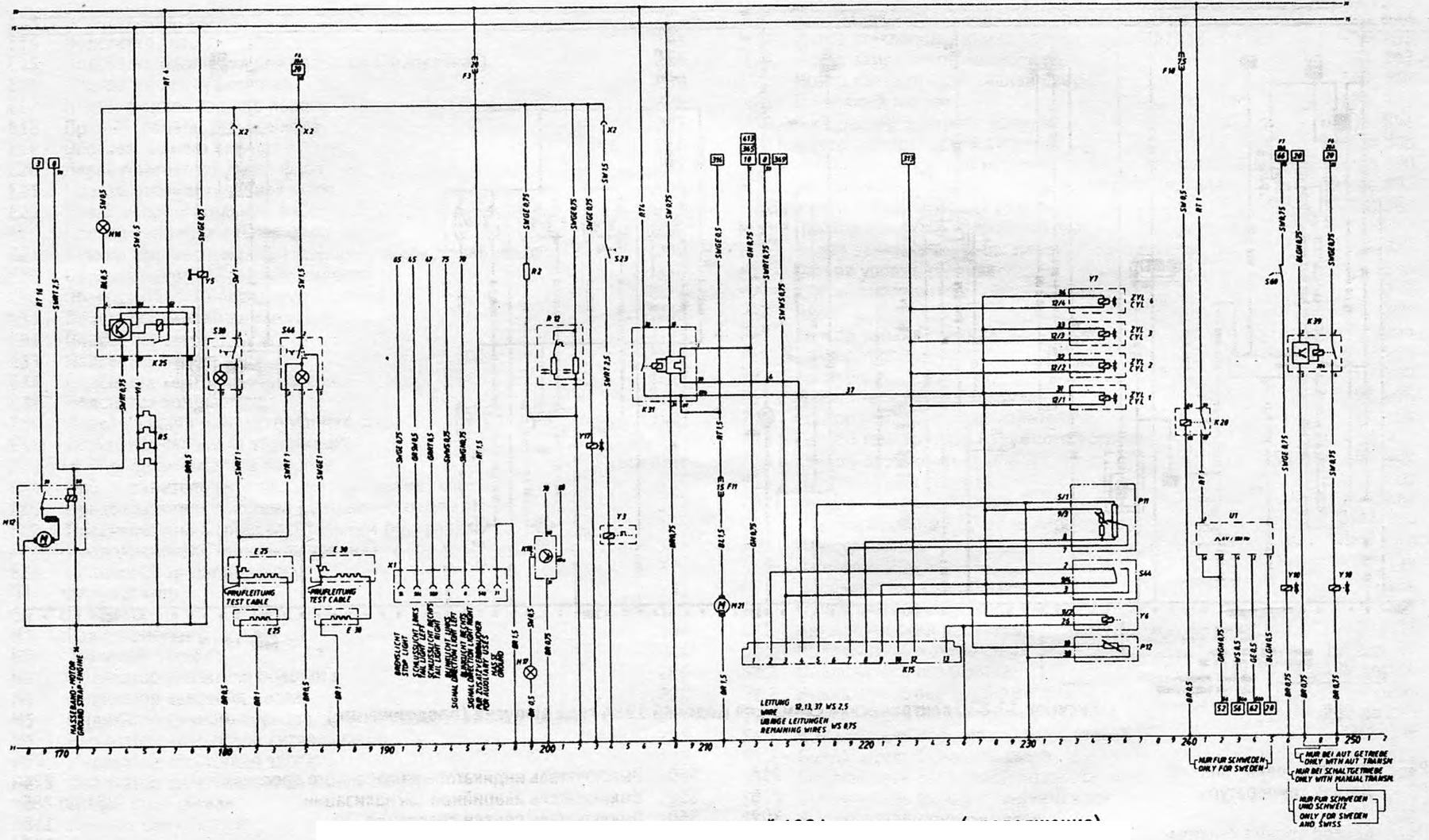

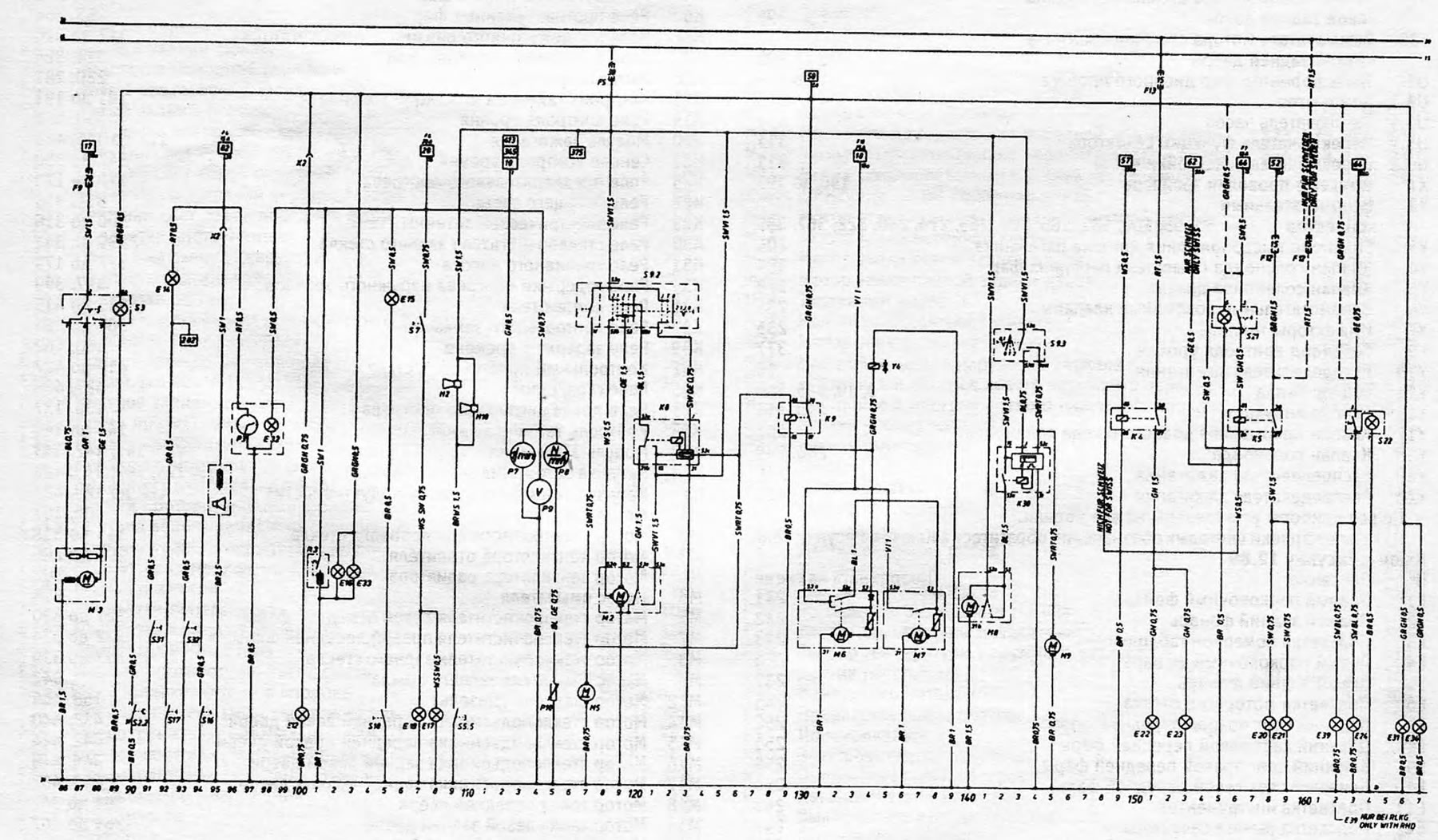

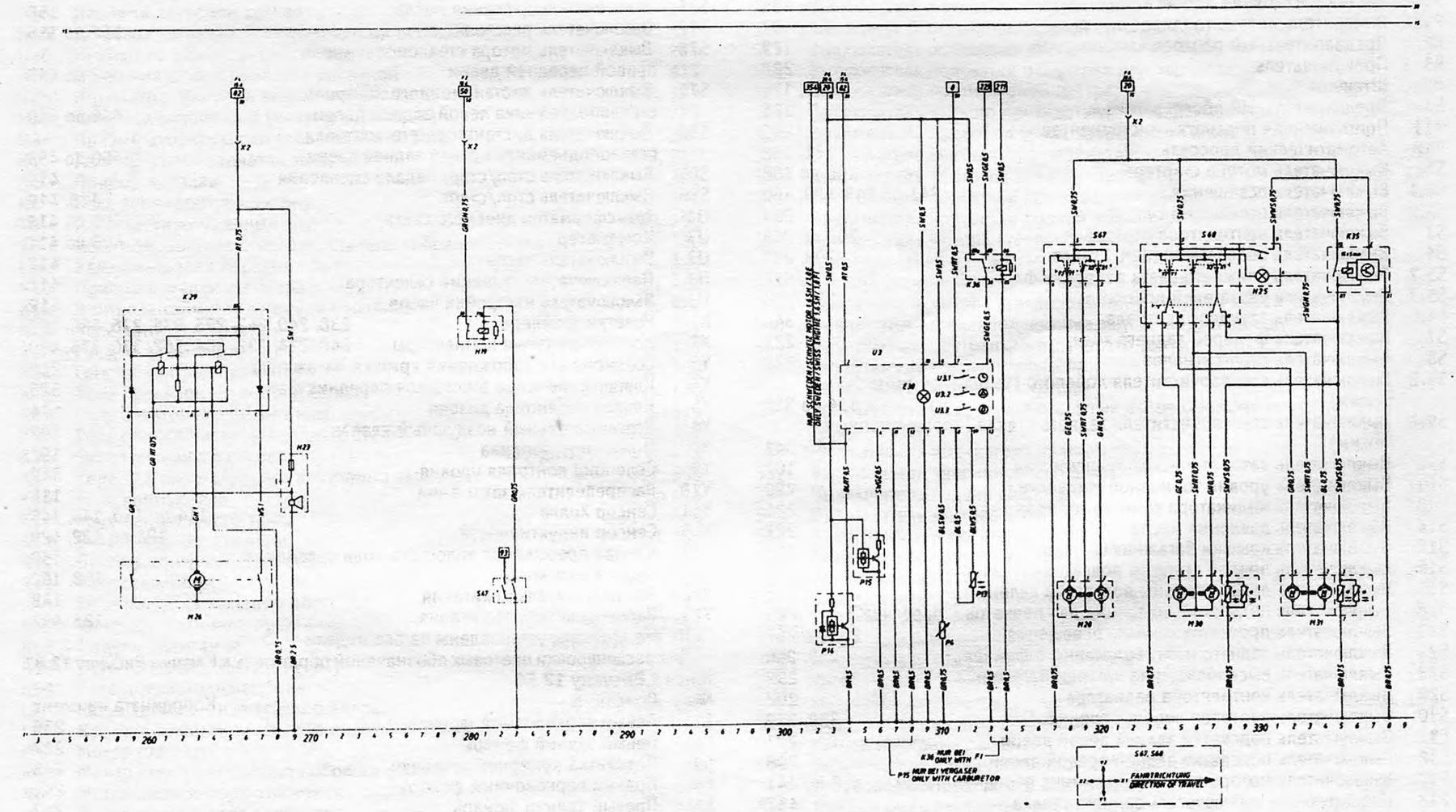

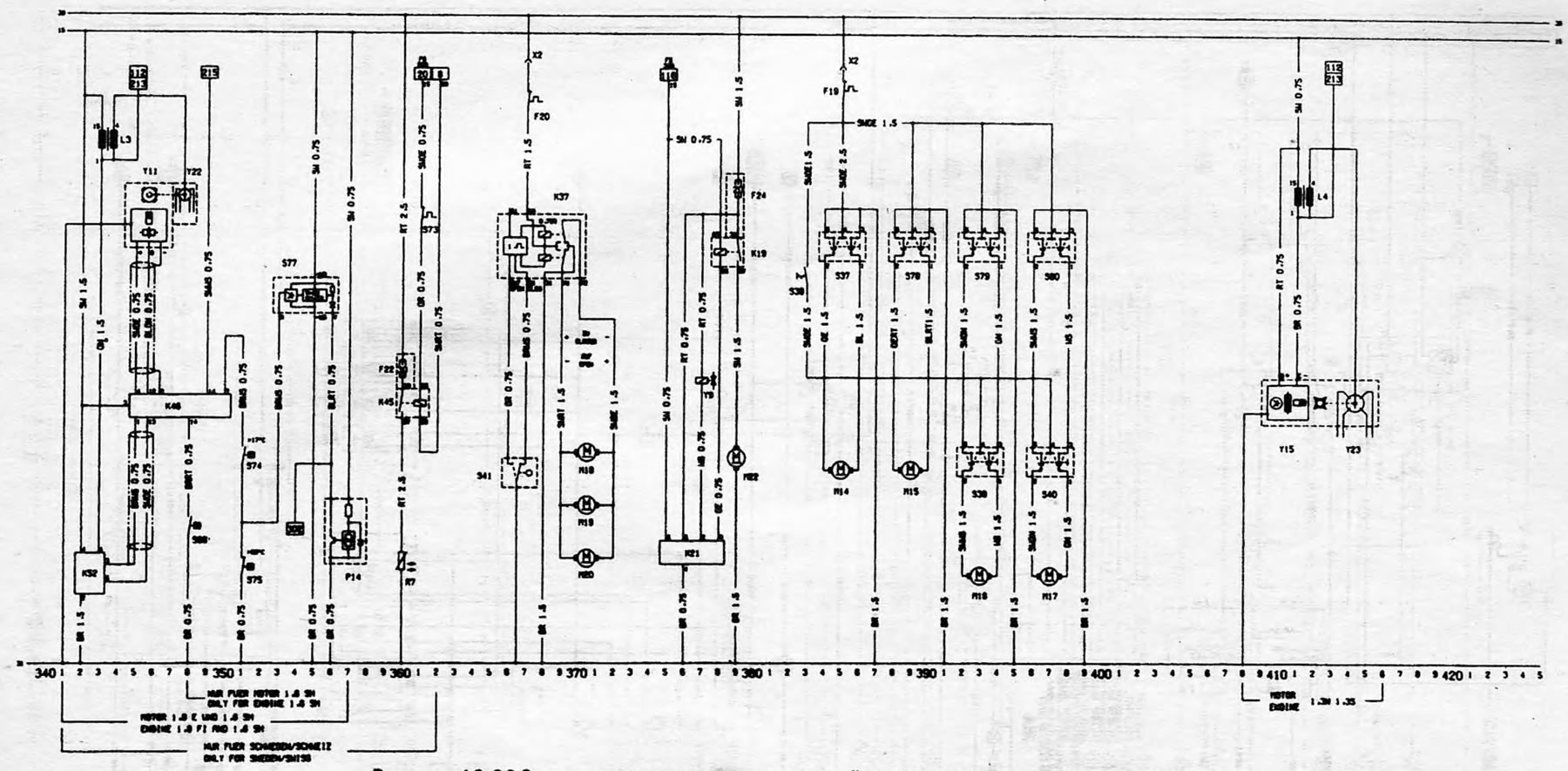

Ключ к Рисунку 12.88

№	Описание	Координата
Е1	Правый парковочный фонарь	47
Е2	Правый задний фонарь	48
ЕЗ	Подсветка номерной таблички	49
Е4	Левый парковочный фонарь	44
Е5	Левый задний фонарь	45
Е6	Подсветка моторного отсека	52
Е7	Дальний свет правой передней фары	60
Е8	Дальний свет левой передней фары	59
Е9	Ближний свет правой передней фары	63
Е10	Ближний свет левой передней фары	62
Е11	Подсветка инструментов	51
Е12	Подсветка рычага селектора	100
Е13	Подсветка багажника	81
Е14	Подсветка салона	92
Е15	Подсветка отделения для перчаток ("бардачка")	105
Е16	Подсветка прикуривателя	102
Е17	Правый фонарь заднего хода	108
Е18	Левый фонарь заднего хода	107
Е19	Обогрев заднего стекла	40
Е20	Левая противотуманная фара	158
Е21	Правая противотуманная фара	159
Е22	Левая вспомогательная фара	151
Е23	Правая вспомогательная фара	153
Е24	Задний противотуманный фонарь	163
Е25	Обогрев левого переднего сидения	181 до 184
Е30	Обогрев правого переднего сидения	186 до 189
Е31	Подсветка символов	166
Е32	Подсветка часов	98
ЕЗЗ	Подсветка пепельницы	103
Е34	Подсветка контроля отопителя	167
Е38	Подсветка компьютера	309
Е39	Правый противотуманный фонарь	162
F1 до F18	Предохранители в коробке	Различные
F19	Предохранитель (моторы стеклоподъемников)	274, 385
F20	Предохранитель (центральный замок)	367
F22	Предохранитель (предварительный обогрев)	360
F24	Предохранитель (контроль уровня)	379
F25	Стабилизатор напряжения	19
G1	Аккумулятор	1
G2	Генератор	14
Н1	Радиоприемник	95
Н2	Звуковой сигнал	109
НЗ	Индикатор указателя поворота	76
Н4	Индикатор давления масла	27
Н5	Индикатор ручного тормоза/уровня тормозной жидкости	26
Н6	Индикатор включения аварийной сигнализации	72
Н7	Индикатор отсутствия зарядки	15
Н8	Индикатор включенного дальнего света передних фар	61
Н9	Правый стоп-сигнал	67
H10	Левый стоп-сигнал	65
H11	Правый передний указатель поворота	76
Н12	Правый задний указатель поворота	78
Н13	Левый передний указатель поворота	73
Н14	Левый задний указатель поворота	75
Н16	Индикатор включения предварительного обогрева	1.73
Н17	Индикатор указателей поворота трейлера	199
Н18	Двойной звуковой сигнал	110
Н19	Звуковой индикатор включенных передних фар	280, 283
Н20	Индикатор включенного дросселя	55
Н23	Радиоприемник с электрической антенной	269
Н25	Индикатор включения обогрева наружного зеркала	269
К1	Реле обогрева заднего стекла	330
К2	Прибор мигалки	39
К4	Реле вспомогательных фар	69
К5	Реле противотуманных фар	149
К8	Реле прерывателя стеклоочистителя лобового стекле	120 до 123
К9	Реле стеклоомывателя передних фар	129
К10	Аварийная мигалка трейлера	200, 201
К15	Контроль тайминга инжекции топлива	213 до 225
К19	Реле контроля уровня	378, 379
К20	Модуль зажигания	8 до 10
К21	Сенсор контроля уровня	375 до 378
К25	Реле предварительного обогрева	174 до 178
К28	Реле бегущего света	240, 241
К29	Реле электрической антенны	259 до 267
К30	Реле стеклоочистителя заднего стекла	142 до 144
К31	Реле топливного насоса	206 до 208
К35	Реле задержки обогрева наружного зеркала	335 до 338
КЗ6	Реле компьютера	312 до 314
К37	Реле центрального замка	366 до 370
К39	Реле задержки времени	247 до 249
К45	Реле предварительного обогрева	360, 361
К46	Контроль тайминга зажигания	345 до 350
К52	Модуль зажигания	342, 343
L2	Катушка зажигания (сенсор Холла)	9
L3	Катушка зажигания (сенсор индукции)	343, 344
L4	Катушка зажигания (сенсор индукции EZ 61)	411, 412
M1	Мотор стартера	7
М2	Мотор стеклоочистителя лобового стекла	119
М3	Мотор вентилятора отопителя	89
М4	Мотор вентилятора радиатора	17
М5	Насос омывателя	117
М6	Мотор очистителя передней левой фары	130
М7	Мотор очистителя передней правой фары	135
М8	Мотор стеклоочистителя заднего стекла	140
М9	Насос омывателя заднего стекла	145
М12	Мотор стартера (Дизель)	168 до 171
М14	Мотор стеклоподъемника передней левой двери	273, 275, 394, 396
М15	Мотор стеклоподъемника передней правой двери	276, 278, 388, 390
М16	Мотор стеклоподъемника задней левой двери	392, 394
М17	Мотор стеклоподъемника задней правой двери	396, 398
М18	Мотор замка передней двери	369, 372
М19	Мотор замка левой задней двери	369, 372
М20	Мотор замка правой задней двери	369, 372
М21	Топливный насос	211
М22	Компрессор контроля уровня	379
М26	Мотор электрической антенны	259 до 267
М28	Настройка левого наружного зеркала	318 до 320
М30	Настройка и обогрев левого наружного зеркала	325 до 328
М31	Настройка и обогрев правого наружного зеркала	332 до 335
Р1	Датчик уровня топлива	22
Р2	Датчик температуры	20
РЗ	Часы	96
Р4	Сенсор уровня топлива	22, 310
Р5	Сенсор температуры	20
Р7	Тахометр	113
Р8	Датчик давления масла	115
Р9	Вольтметр	114
Р10	Сенсор давления масла	114
Р11	Измеритель воздушного потока	235
Р12	Датчик температуры охладителя	235
Р13	Сенсор температуры наружного воздуха	312
Р14	Датчик расстояния	303, 304, 356, 357
Р15	Измеритель потока топлива	305, 306
R2	Предварительный обогрев карбюратора	199
R3	Прикуриватель	101
R5	Электроштекеры	175, 176
R7	Предварительный обогрев	360
R12	Автоматический дроссель	202
S1	Выключатель мотора стартера	6,7
S2.1	Выключатель освещения	52, 53
S2.2	Выключатель подсветки салона	90
S3	Выключатель вентилятора отопителя	86 до 89
S4	Выключатель обогрева заднего стекла	39
S5.2	Выключатель ближнего света передних фар	57
S5.3	Выключатель указателей поворота	78
S5.5	Выключатель звукового сигнала	109
S7	Выключатель фонарей заднего хода	107
S8	Выключатель стоп-сигналов	65
S9.2	Выключатель стеклоочистителя лобового стекла (промежуточный режим)	117 до 121
S9.3	Выключатель стеклоочистителя заднего стекла (промежуточный режим)	143,144
S10	Выключатель автоматической трансмиссии	7
S11	Выключатель уровня тормозной жидкости	24
S13	Выключатель индикатора включения ручного тормоза	26
S14	Выключатель давления масла	27
S15	Выключатель подсветки багажника	81
S16	Выключатель подсветки салона справа	93
S17	Выключатель подсветки салона слева	92
S18	Выключатель подсветки отделения для перчаток	105
S21	Выключатель противотуманных фар	156
S22	Выключатель заднего противотуманного фонаря	163, 164
S23	Выключатель высвобождения крышки багажника	204
S29	Выключатель вентилятора радиатора	17
S30	Выключатель обогрева левого сидения	181, 181
S31	Выключатель подсветки левой задней двери	91
S32	Выключатель подсветки правой передней двери	93
S37	Выключатель мотора стеклоподъемника левой передней двери	272 до 275, 374 до 377
S38	Выключатель мотора стеклоподъемника правой передней двери или изолирующий выключатель заднего стекла	276 до 279, 383
S39	Выключатель мотора стеклоподъемника левой задней двери	392 до 394
S40	Выключатель мотора стеклоподъемника правой задней двери	366, 367
S41	Выключатель системы центрального замка	366, 367
S44	Выключатель рукоятки дросселя	235
S46	Выключатель обогрева сидения	184 до 186
S47	Выключатель индикатора открытых дверей/включенный передних фар	283
S50	Выключатель индикатора включенного дросселя	55
S52	Выключатель аварийной сигнализации	69 до 75
S60	Выключатель педали сцепления	264
S66	Вакуумный выключатель	348
S67	Выключатель настройки левого наружного зеркала	317 до 320
S68	Выключатель наружного зеркала заднего вида	323 до 332
S73	Выключатель температуры	361
S74	Выключатель температуры двигателя	351
S75	Выключатель давления масла	351
S77	Выключатель расстояния пробега	353 до 356
S78	Выключатель мотора стеклоподъемника правой передней двери	388 до 391
S79	Выключатель мотора стеклоподъемника левой задней двери	392 до 395
S80	Выключатель мотора стеклоподъемника правой задней двери	396 до 399
U1	Трансформатор фар дневного пробега	241 до 245
U3	Компьютер	304 до 313
U3.1	Выключатель часов	311
U3.2	Переключатель функций селектора	311
U3.3	Переключатель настройки часов	311
X1	Штекеры проводки трейлера	190 до 197
Х2	Вспомогательный коннектор	55, 95,100, 181,185, 204, 266, 274, 280, 322, 367, 385
Y3	Соленоид высвобождения крышки багажника	204
Y4	Клапан соленоида омывателя передних фар	134
Y5	Клапан соленоида дизеля	179
Y6	Вспомогательные воздушные клапаны	235
Y7	Инжекторы топлива	235
Y9	Соленоид контроля уровня	377
Y10	Распределитель зажигания	12
Y11	Сенсор Холла	9,10, 345, 346
Y15	Сенсор индукции	410, 411
Y17	Клапан прерывания холостого хода соленоида	203
Y18	Клапан соленоида	246, 249
Y22	Распределитель зажигания	348
Y23	Распределитель зажигания	415

He все приборы установлены на все модели.
Для расшифровки цветовых обозначений обратитесь к Ключу к Рисунку 12.87
