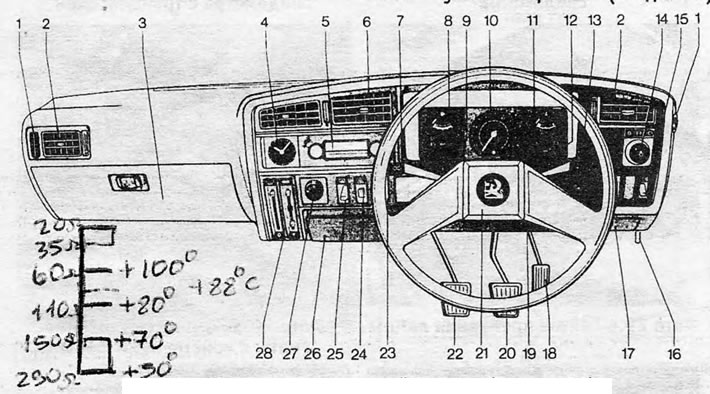

Рисунок 12.20. Схема передней панели: 1. Оттаиватель переднего стекла; 2. Воздуходувные отверстия; 3. Отделение для перчаток ("бардачок"); 4.* Электрические часы; 5.* Радиоприемник; 6. Центральные воздуходувные выходы; 7. Указатель поворотов, ближний свет и мигалка; 8. Датчик уровня топлива; 9. Лампочки индикаторов; 10. Спидометр; 11. Датчик температуры охладителя; 12. Индикаторы; 13. Переключатель стеклоочистителя/омывателя; 14. Выключатель освещения; 15. Выключатель заднего противотуманного фонаря; 16. Рукоятка открывания капота; 17. Коробка предохранителей; 18. Педаль акселератора; 19. Замок зажигания/рулевой колонки; 20. Педаль тормоза; 21. Кнопка звукового сигнала; 22. Педаль сцепления; 23. * Контроль баланса динамиков радиоприемника; 24. Выключатель аварийной сигнализации; 25. Выключатель обогрева заднего стекла; 26. Пепельница (* с прикуривателем); 27. Выключатель вентилятора отопителя; 28. Ручки контроля отопителя.
* - оборудование, установленное не на все модели
1. Отсоедините провода аккумулятора.
2. Снимите закрывающую панель из-под передней панели.
3. Отсоедините тросик спидометра, расположенный за панелью инструментов, отжав пружинную защелку (см. также Раздел 28).
4. Извлеките два шурупа из-под панели инструментов (см. фото 26.4).

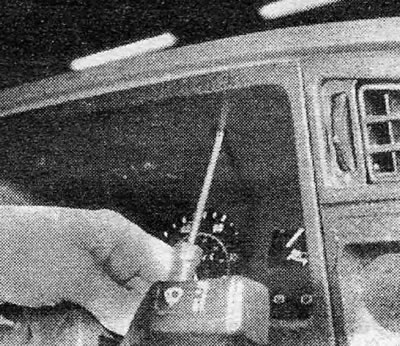

Фото 26.4 Шуруп корпуса инструментов
5. Отсоедините и снимите кожух инструментов.
6. Отверните и снимите фиксирующие шурупы панели инструментов (см. фото 26.6).

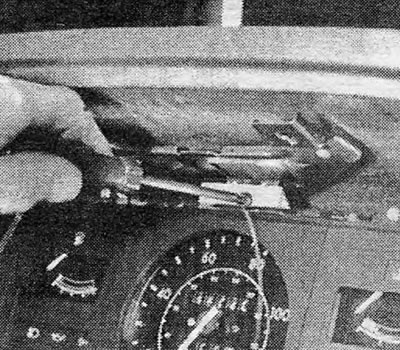

Фото 26.6 Фиксирующий шуруп панели инструментов
Статья размещена на онлайн-ресурсе www.opelbook.ru
7. Поверните верхнюю часть панели по направлению к себе, пока не станет возможным отсоединить мульти штекеры, расположенные сзади.
8. Продолжайте поворачивать панель инструментов, пока не высвободятся выступы в ее нижней части, и тогда панель можно будет снять совсем, (см. фото 26.8).

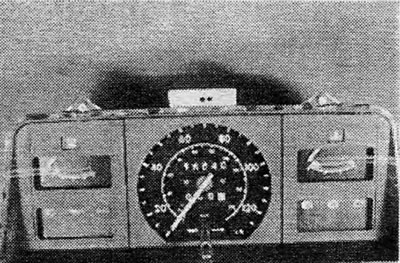

Фото 26.8 Снятая панель инструментов
9. Установка на место производится путем выполнения вышеописанных действий в обратном порядке.

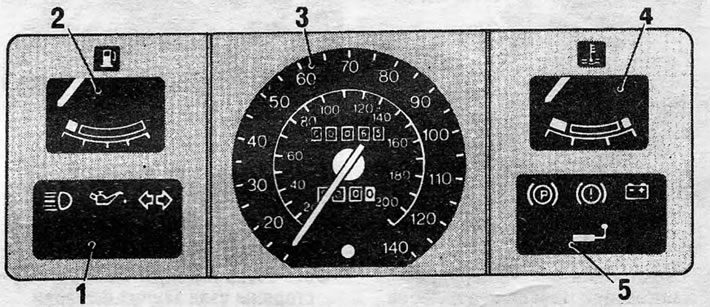

Рисунок 12.21. Схема панели инструментов — основные модели (типичный случай) 1. Лампочки индикаторов (дальний свет передних фар, давление масла, указатель поворотов); 2. Датчик уровня топлива; 3. Спидометр/одометр; 4. Датчик температуры охлаждающей жидкости; 5. Лампочки индикаторов (включенный ручной тормоз "ON", уровень тормозной жидкости, зажигание/зарядка, * указатель поворота на трейлере).
* - оборудование, установленное не на все модели

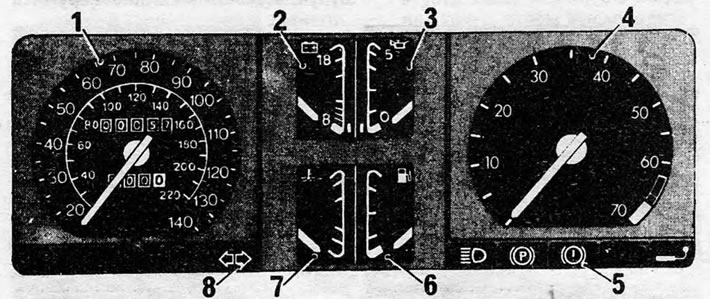

Рисунок 12.22. Схема панели инструментов — другие модели (типичный случай). 1. Спидометр/одометр; 2. Вольтметр (состояние аккумулятора); 3. Датчик давления масла; 4. Тахометр; 5. Лампочки индикаторов (дальний свет передних фар, включенный ручной тормоз "0N", уровень тормозной жидкости, * указатель поворотов на трейлере); 6. Датчик уровня топлива; 7. Датчик температуры охлаждающей жидкости; 8. Индикатор указателя поворота.
* - оборудование, установленное только на некоторых моделях
