Инсигния A (2008-2017)

Карта восстановления резьбы двигателя (Opel Insignia A)

Оглавление: Блок цилиндров ⬇ Нижняя часть картера ⬇ Головка блока цилиндров ⬇

Блок цилиндров

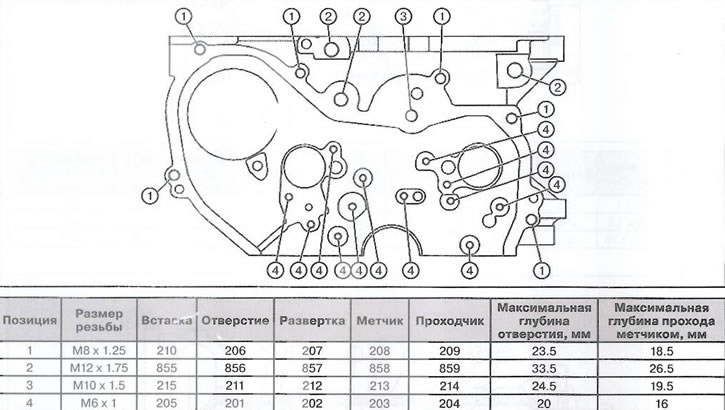

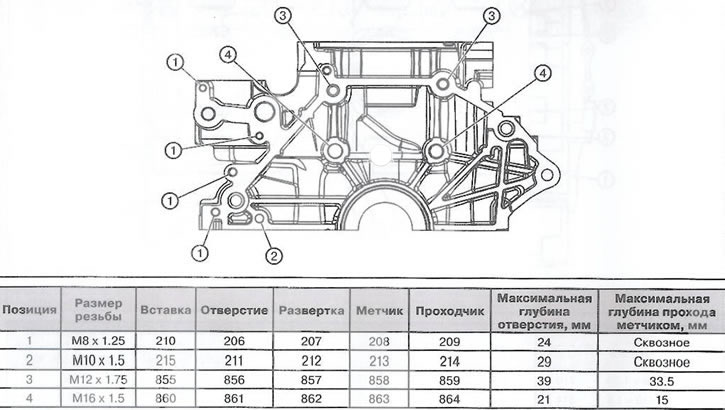

Вид спереди

Вид спереди

Вид сзади

Вид сзади

Вид справа

Вид справа

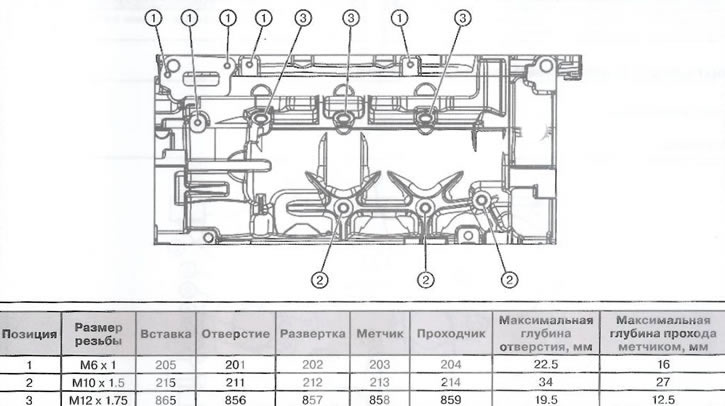

Вид снизу

Вид снизу

Вид слева

Вид слева

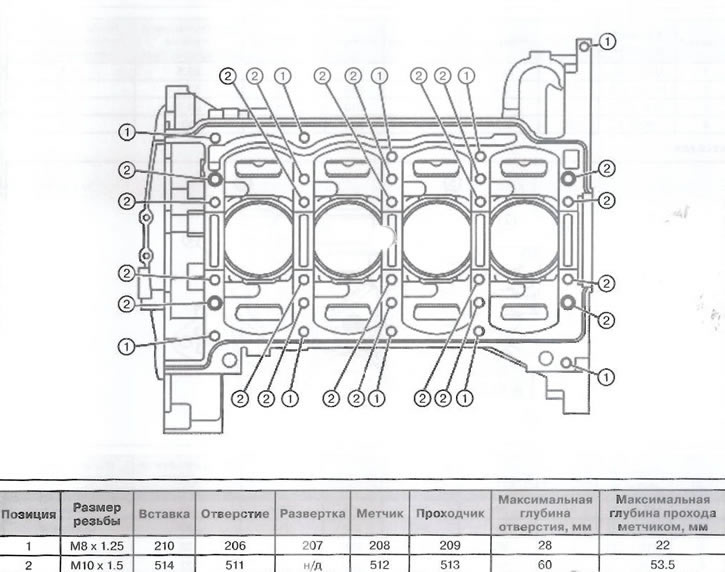

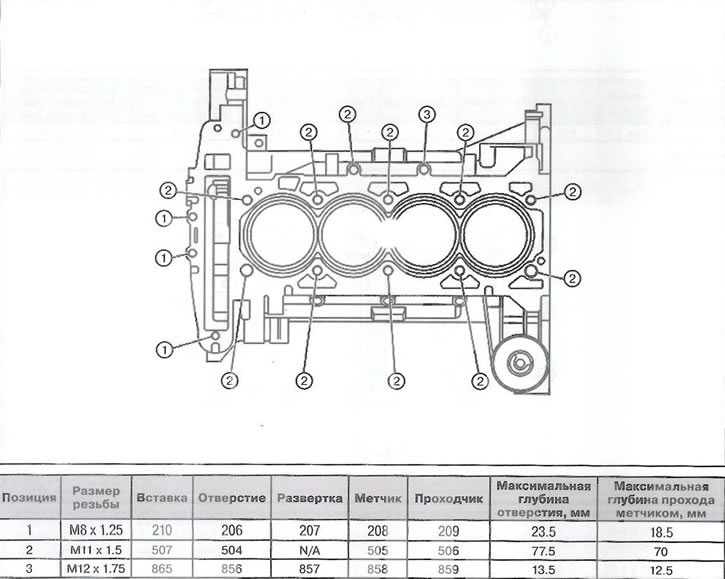

Вид сверху

Вид сверху

Нижняя часть картера

Вид спереди

Вид спереди

Вид сзади

Вид сзади

Вид снизу

Вид снизу

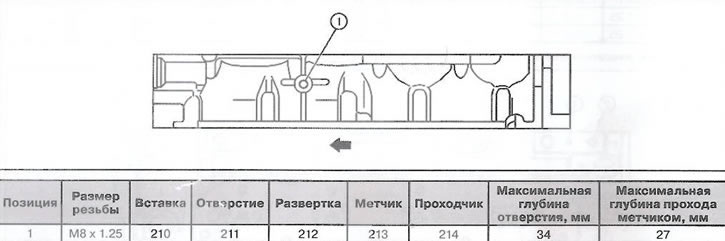

Вид справа

Вид справа

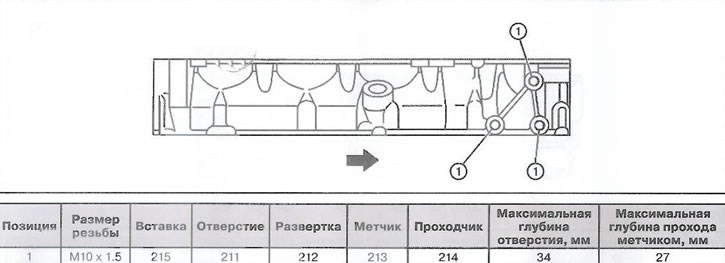

Вид слева

Вид слева

Головка блока цилиндров

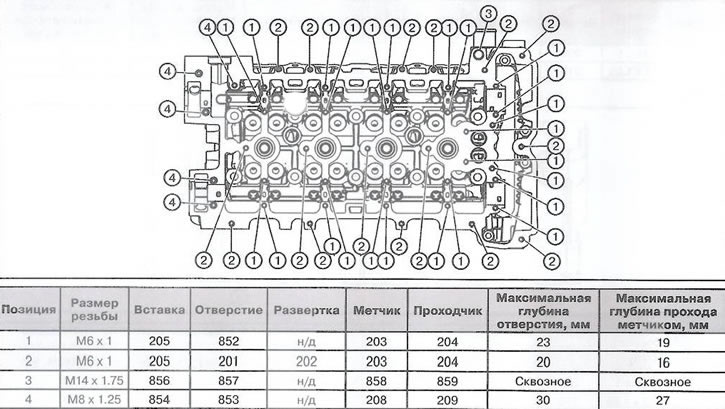

Вид сверху

Вид сверху

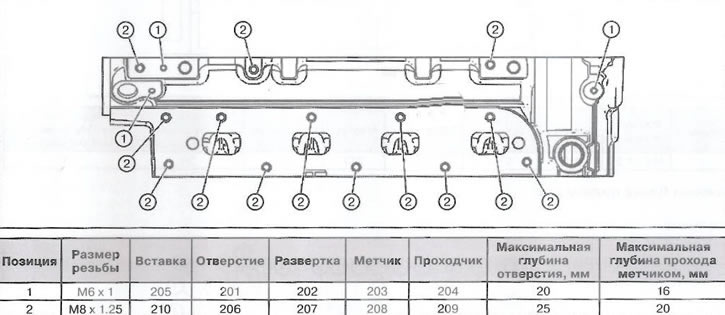

Вид со стороны плоскости установки впускного коллектора

Вид со стороны плоскости установки впускного коллектора

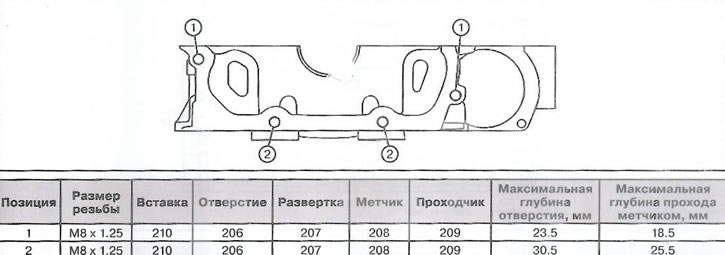

Вид со стороны плоскости установки выпускного коллектора

Вид со стороны плоскости установки выпускного коллектора

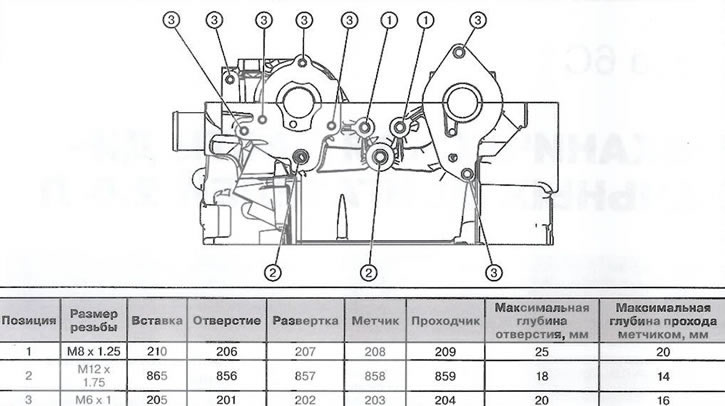

Вид спереди

Вид спереди

Вид сзади

Вид сзади

Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском

Проверка статьи: Зиновьев Кирилл
